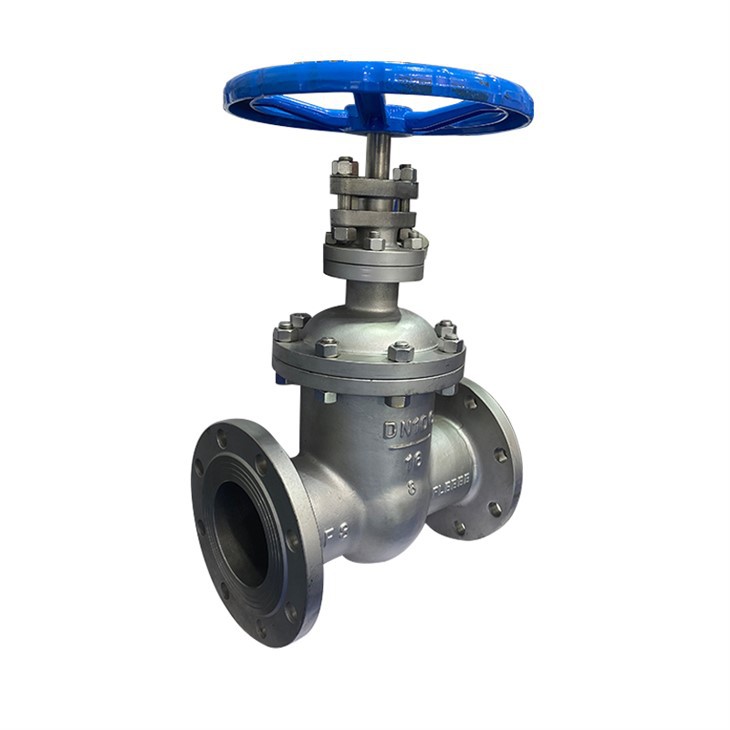

ประตูวาล์วมือโยก
วาล์วประตูคือวาล์วที่มีส่วนปิดประตูเคลื่อนไปในแนวตั้งตามแนวเส้นกึ่งกลางของช่องทาง โดยทั่วไปประกอบด้วยตัววาล์ว ที่นั่งวาล์ว ก้านวาล์ว ประตู ฝาปิดวาล์ว และแหวนปิดผนึก วาล์วประตูสามารถแปลงเป็นวาล์วประตูไฟฟ้าและวาล์วประตูลมได้หลากหลายโดยติดตั้งอุปกรณ์ส่งกำลังและวาล์วประตู วาล์วประตูใช้ได้เฉพาะการเปิดและปิดท่อทั้งหมดเท่านั้น และไม่สามารถใช้สำหรับการปรับและควบคุมปริมาณได้
หลักการทำงาน
ประตูของวาล์วประตูจะเคลื่อนที่เป็นเส้นตรงตามแกนวาล์ว โดยปกติแล้วจะมีเกลียวสี่เหลี่ยมคางหมูอยู่บนแกนยก ผ่านน็อตที่ด้านบนของวาล์วและร่องนำทางบนตัววาล์ว การเคลื่อนที่แบบหมุนจะถูกแปลงเป็นการเคลื่อนที่แบบเส้นตรง นั่นคือ แรงบิดในการทำงานจะถูกแปลงเป็นแรงขับในการทำงาน
ปิด
พื้นผิวการปิดผนึกสามารถปิดผนึกได้ด้วยแรงดันปานกลางเท่านั้น นั่นคือ พื้นผิวการปิดผนึกของประตูจะถูกกดให้ชิดกับที่นั่งวาล์วอีกด้านหนึ่งด้วยแรงดันปานกลางเพื่อให้แน่ใจว่าพื้นผิวการปิดผนึกนั้นปิดผนึกได้ นี่คือการปิดผนึกด้วยตนเอง วาล์วประตูส่วนใหญ่ใช้การปิดผนึกแบบบังคับ นั่นคือ เมื่อวาล์วปิด ประตูจะถูกบังคับให้กดกับที่นั่งวาล์วด้วยแรงภายนอกเพื่อให้แน่ใจว่าพื้นผิวการปิดผนึกนั้นปิดผนึกได้
เปิด
เมื่อความสูงของการยกเกตเท่ากับ 1:1 เท่าของเส้นผ่านศูนย์กลางวาล์ว ช่องทางของของไหลจะถูกเปิดออกอย่างสมบูรณ์ แต่ไม่สามารถตรวจสอบตำแหน่งนี้ได้ระหว่างการทำงาน ในการใช้งานจริง ด้านบนของก้านวาล์วจะถูกใช้เป็นเครื่องหมาย นั่นคือ ตำแหน่งที่ไม่สามารถเปิดได้ เป็นตำแหน่งเปิดเต็มที่ เพื่อพิจารณาปรากฏการณ์การล็อกที่เกิดจากการเปลี่ยนแปลงอุณหภูมิ โดยปกติจะเปิดไปที่ตำแหน่งด้านบนแล้วหมุนกลับ 1/2-1 รอบเป็นตำแหน่งวาล์วเปิดเต็มที่ ดังนั้น ตำแหน่งเปิดเต็มที่ของวาล์วจึงถูกกำหนดโดยตำแหน่งของเกต (เช่น จังหวะ)
หลักการของประตูวาล์ว
ตามชื่อที่บ่งบอก วาล์วประตูไฟฟ้าใช้ตัวกระตุ้นไฟฟ้าในการควบคุมวาล์วประตู โดยแบ่งออกเป็นส่วนบนและส่วนล่างเป็นหลัก ส่วนบนเป็นตัวกระตุ้นไฟฟ้าและส่วนล่างคือวาล์วประตู ตัวกระตุ้นและวาล์วประตูเชื่อมต่อกัน และตัวกระตุ้นไฟฟ้าควบคุมวาล์วประตูให้เปิดและปิดเพื่อให้เกิดการเปิด-ปิดของตัวกลางท่อ วาล์วประตูโดยทั่วไปเหมาะสำหรับการเปิด-ปิดและโดยปกติจะเป็นวาล์วเปิดและปิด หากสภาพการทำงานจำเป็นต้องมีการปรับ โดยทั่วไปจะใช้วาล์วควบคุมไฟฟ้า วาล์วลูกบอลไฟฟ้า วาล์วผีเสื้อไฟฟ้า วาล์วโลกไฟฟ้า เป็นต้น
วิธีการแก้ไขข้อบกพร่อง
หลังจากเชื่อมต่อวาล์วแล้วให้เชื่อมต่อสายภายนอกตามแผนผังการเดินสายภายนอก ให้ความสนใจเป็นพิเศษว่าสัญญาณอินพุตเป็นสัญญาณกระแสไฟฟ้าหรือสัญญาณแรงดันไฟฟ้า ไม่สามารถผสมกันได้ สัญญาณบวกและลบไม่สามารถเชื่อมต่อไม่ถูกต้อง ผู้ใช้สามารถตรวจสอบและแก้ไขทีละรายการตามวิธีการต่อไปนี้ ปรับขีดจำกัดเชิงกลของตัวกระตุ้นไฟฟ้า: การปรับขีดจำกัดเชิงกลคือการทำให้ตัวกระตุ้นทำงานภายในช่วงขีดจำกัดเชิงกลบนและล่างเท่านั้นเพื่อป้องกันไม่ให้ตัวกระตุ้นเกินขีดจำกัดและก่อให้เกิดอันตรายหรือทำให้วาล์วเสียหาย ตามที่แสดงในภาพ จะมีการจัดเตรียมคันโยกและจุดหยุดขีดจำกัดบนและล่างตามลำดับ ในสถานะตำแหน่งศูนย์ จุดหยุดขีดจำกัดล่างควรอยู่ใกล้หรือใกล้กับคันโยกจากด้านล่างเพื่อป้องกันไม่ให้ตัวกระตุ้นเกินขีดจำกัด หากค่าเบี่ยงเบนมีขนาดใหญ่ ก็สามารถคลายน็อตยึดและเลื่อนบล็อกหยุดไปยังตำแหน่งที่สอดคล้องกัน และสามารถขันน็อตที่สอดคล้องกันได้ ในสถานะตำแหน่งเต็ม จุดหยุดขีดจำกัดบนควรอยู่ใกล้หรือใกล้กับคันโยกจากด้านบนเพื่อป้องกันไม่ให้แอคชูเอเตอร์จำกัดเกิน หากค่าเบี่ยงเบนมีขนาดใหญ่ น็อตยึดสามารถคลายออกได้ และบล็อกหยุดสามารถย้ายไปยังตำแหน่งที่สอดคล้องกัน และสามารถขันน็อตที่สอดคล้องกันได้ เมื่อไม่ได้เชื่อมต่อแหล่งจ่ายไฟ กระบวนการแก้ไขข้อบกพร่องสามารถใช้มือหมุนเพื่อเปิดแอคชูเอเตอร์ด้วยตนเองไปยังตำแหน่งศูนย์และตำแหน่งเต็มของวาล์วที่ต้องการ จากนั้นจึงทำการปรับแต่งที่เกี่ยวข้อง แอคชูเอเตอร์ยังสามารถปรับเป็นสถานะแมนนวลไฟฟ้าได้เมื่อเปิดเครื่อง และสามารถเปิดแอคชูเอเตอร์ไปยังตำแหน่งศูนย์ที่ต้องการและตำแหน่งเต็มโดยใช้ปุ่มขึ้นหรือลงบนจอแสดงผล หากแอคชูเอเตอร์ไม่เคลื่อนที่เมื่อกดปุ่มขึ้นหรือลงระหว่างกระบวนการเริ่มต้น นั่นเป็นเพราะข้อจำกัดของสวิตช์จำกัด
แอปพลิเคชั่น
