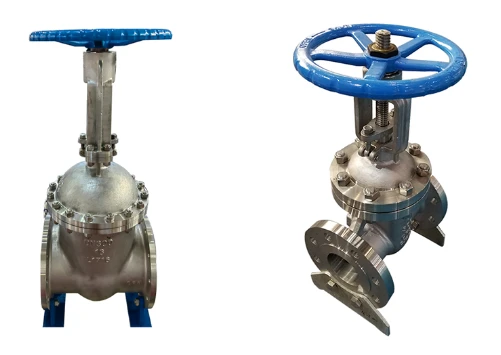

DN300 CF8 วาล์วประตูแบบแมนนวล
การเตรียมแบบจำลอง
การแสดงประเภทวาล์วประตู: Z; รหัสเพิ่มเติมสำหรับวาล์วประตู: WZ หมายถึงวาล์วประตูสูบลม, วาล์วประตูอุณหภูมิต่ำ DZ, วาล์วประตูสุญญากาศ NKZ, วาล์วประตูมีด PZ;
โหมดขับเคลื่อนระบุ: แบบแมนนวลโดยไม่มีรหัส (โดยปกติจะละเว้นตามข้อบังคับ), 2-ไฮดรอลิกไฟฟ้า, 3-เฟืองตัวหนอน, 5-เฟืองเกียร์เอียง, 6-นิวแมติก, { {5}}ไฟฟ้า;
วิธีการเชื่อมต่อระบุ: 4-การเชื่อมต่อแบบแปลน, 6-การเชื่อม, 7-ประเภทเวเฟอร์;
รูปแบบโครงสร้างบ่งชี้: 0-ประตูยืดหยุ่น, 1-ประตูเดียวลิ่มเสาที่เพิ่มขึ้น, 2-ประตูเดียวลิ่มเสาที่เพิ่มขึ้น, 3-ประตูเดียวขนานเสาที่เพิ่มขึ้น, 4- เสาที่เพิ่มขึ้น ประตูคู่ขนานแบบขนาน, 5-ประตูเดียวแบบลิ่มแบบแท่งปกปิด, 6-แบบลิ่มแบบแบบลิ่มแบบปกปิดประตูคู่, 7-แบบแท่งแบบปกปิดแบบประตูเดียวแบบขนาน, 9-แบบแท่งแบบปกปิดแบบคู่ขนาน ประตู;
วัสดุปิดผนึก: การประมวลผลโดยตรงของตัววาล์ว W, โลหะผสม T, ยาง X, F-ฟลูออโรเรซิ่น, เหล็กกล้าไร้สนิม H-Cr, ทังสเตนคาร์ไบด์ Y, โลหะผสม M-Monel;
ตัวบ่งชี้ระดับความดัน: PN1.0-32Mpa, 16-1.6MPA หมายถึงความดัน 16 กิโลกรัม, 150LB-1500LB หมายถึงความดันปอนด์มาตรฐานอเมริกัน, 5-63K หมายถึงความดันรายวัน;
วัสดุตัววาล์ว: เหล็ก Z-เกรย์, เหล็ก Q-ductile, T-alloy, เหล็กคาร์บอน C, สแตนเลส P 304, สแตนเลส R 316, วี-โครเมียมโมลิบดีนัม
การแนะนำ
ส่วนเปิดและปิดของวาล์วประตูคือแผ่นประตู ทิศทางการเคลื่อนที่ของแผ่นประตูตั้งฉากกับทิศทางของของไหล วาล์วประตูสามารถเปิดและปิดจนสุดเท่านั้น แต่ไม่สามารถปรับหรือควบคุมปริมาณได้ ประตูมีพื้นผิวปิดผนึกสองแบบ พื้นผิวการปิดผนึกทั้งสองของวาล์วประตูรุ่นที่ใช้บ่อยที่สุดมีรูปร่างเป็นรูปลิ่ม มุมลิ่มจะแตกต่างกันไปตามพารามิเตอร์ของวาล์ว โดยปกติจะเป็น 50 องศา และ 2 องศา 52' เมื่ออุณหภูมิปานกลางไม่สูง ประตูของวาล์วประตูลิ่มสามารถทำเป็นทั้งหมดเรียกว่าประตูแข็ง นอกจากนี้ยังสามารถทำเป็นประตูที่สามารถทำให้เกิดการเสียรูปเล็กน้อยเพื่อปรับปรุงงานฝีมือและชดเชยการเบี่ยงเบนของมุมพื้นผิวการปิดผนึกในระหว่างการประมวลผล ประตูประเภทนี้ แผ่นเรียกว่าประตูยืดหยุ่น
การจัดหมวดหมู่
ตามการกำหนดค่าพื้นผิวการปิดผนึกสามารถแบ่งออกเป็นวาล์วประตูลิ่มและวาล์วประตูประตูแบบขนาน วาล์วประตูลิ่มสามารถแบ่งเพิ่มเติมได้เป็น: ประเภทประตูเดียว, ประเภทประตูคู่และประเภทประตูยืดหยุ่น; วาล์วประตูประตูแบบขนานสามารถแบ่งออกเป็นประเภทประตูเดียว ชนิดแผ่นเพลท และแบบประตูคู่ ตามตำแหน่งเกลียวของก้านวาล์วสามารถแบ่งออกได้เป็น 2 ประเภทคือวาล์วประตูก้านที่เพิ่มขึ้นและวาล์วประตูก้านที่ไม่เพิ่มขึ้น
ควรคำนึงถึงเรื่องต่อไปนี้เมื่อติดตั้งและบำรุงรักษาวาล์วประตู: ไม่อนุญาตให้ใช้กลไกมือหมุน ที่จับ และการส่งกำลังในการยก และห้ามชนกันโดยเด็ดขาด ควรติดตั้งวาล์วประตู 2 บานในแนวตั้ง (นั่นคือ ก้านวาล์วอยู่ในแนวตั้งและวงล้อหมุนอยู่ด้านบน) ก่อนที่จะเปิดวาล์วประตูด้วยวาล์วบายพาส ควรเปิดวาล์วบายพาสก่อน (เพื่อปรับสมดุลความแตกต่างของแรงดันระหว่างทางเข้าและทางออก และลดแรงเปิด) ควรติดตั้งวาล์วประตูพร้อมกลไกการส่งกำลังตามคู่มือการใช้งานผลิตภัณฑ์ หากเปิดและปิดวาล์วบ่อยครั้ง ให้หล่อลื่นอย่างน้อยเดือนละครั้ง
ข้อดี
1. ความต้านทานของของเหลวเล็กน้อย ช่องมวลภายในของตัววาล์วตรง มวลไหลเป็นเส้นตรง และความต้านทานการไหลมีขนาดเล็ก
2. ค้อนน้ำไม่ใช่เรื่องง่ายที่จะเกิดขึ้น เหตุผลก็คือเวลาปิดเครื่องนาน
3. รูปร่างเรียบง่าย ความยาวโครงสร้างสั้น และกระบวนการผลิตที่ดี ขอบเขตการใช้งาน
4. เมื่อเปิดเต็มที่ พื้นผิวการซีลจะถูกกัดเซาะโดยมวลการทำงานน้อยกว่าของวาล์วหยุด
5. รูปร่างค่อนข้างเรียบง่ายและกระบวนการหล่อก็ดี
คุณสมบัติ
น้ำหนักเบา: ตัวเครื่องทำจากเหล็กหล่อเหนียวสีดำเกรดสูง ซึ่งเบากว่าวาล์วประตูแบบเดิมประมาณ 20% ถึง 30% และติดตั้งและบำรุงรักษาได้ง่าย
ที่นั่งเกทก้นแบน: เกทวาล์วแบบเดิมๆ มักจะมีวัตถุแปลกปลอม เช่น หิน บล็อกไม้ ซีเมนต์ ตะไบเหล็ก เศษขยะ ฯลฯ สะสมอยู่ในร่องที่ด้านล่างของวาล์วหลังจากล้างท่อด้วยน้ำซึ่งสามารถได้อย่างง่ายดาย ทำให้เกิดการรั่วไหลเนื่องจากปิดไม่สนิท ด้านล่างของวาล์วประตูซีลที่นั่งแบบยืดหยุ่นใช้การออกแบบด้านล่างแบนแบบเดียวกับเครื่องท่อน้ำซึ่งไม่ใช่เรื่องง่ายที่จะทำให้เกิดการสะสมของเศษซากและช่วยให้ของเหลวไหลได้อย่างราบรื่น
การเคลือบยางโดยรวม: ประตูใช้ยางคุณภาพสูงสำหรับการเคลือบด้านในและด้านนอกโดยรวม เทคโนโลยีการหลอมโลหะยางชั้นหนึ่งของยุโรปช่วยให้ประตูวัลคาไนซ์เพื่อให้แน่ใจว่ามีมิติทางเรขาคณิตที่แม่นยำ และประตูยางและประตูหล่อแบบเหนียวมีการเชื่อมต่ออย่างแน่นหนาและไม่หลุดง่ายและมีหน่วยความจำยืดหยุ่นได้ดี น้ำ
ตัววาล์วหล่ออย่างแม่นยำ: ตัววาล์วหล่ออย่างแม่นยำ และขนาดทางเรขาคณิตที่แม่นยำช่วยให้มั่นใจได้ว่าการปิดผนึกของวาล์วโดยไม่ต้องตกแต่งขั้นสุดท้ายภายในตัววาล์ว
ข้อดีของผลิตภัณฑ์
ความต้านทานของของเหลวมีขนาดเล็ก และพื้นผิวการปิดผนึกถูกแปรงและกัดกร่อนน้อยกว่าโดยตัวกลาง
การเปิดและปิดต้องใช้ความพยายามน้อยลง
ทิศทางการไหลของตัวกลางไม่ถูกจำกัด และไม่มีการรบกวนการไหลหรือการลดความดัน
มีรูปร่างเรียบง่าย ความยาวโครงสร้างสั้น กระบวนการผลิตที่ดี และขอบเขตการใช้งานที่กว้าง
ข้อควรระวัง
ไม่อนุญาตให้ใช้กลไกมือหมุน ที่จับ และการส่งกำลังในการยก และห้ามชนกันโดยเด็ดขาด
ควรติดตั้งวาล์วประตู 2 บานในแนวตั้ง (นั่นคือ ก้านวาล์วอยู่ในแนวตั้งและวงล้อหมุนอยู่ด้านบน)
ก่อนที่จะเปิดวาล์วประตูด้วยวาล์วบายพาส ควรเปิดวาล์วบายพาสก่อน (เพื่อปรับสมดุลความแตกต่างของแรงดันระหว่างทางเข้าและทางออก และลดแรงเปิด)
ควรติดตั้งวาล์วประตูพร้อมกลไกการส่งกำลังตามคู่มือการใช้งานผลิตภัณฑ์
หากเปิดและปิดวาล์วบ่อยครั้ง ให้หล่อลื่นอย่างน้อยเดือนละครั้ง
ข้อกำหนดทั่วไป
1. ข้อกำหนดและประเภทของวาล์วประตูซีลอ่อนควรเป็นไปตามข้อกำหนดของเอกสารการออกแบบท่อ
2. ควรระบุรุ่นของวาล์วประตูซีลแบบนุ่มตามข้อกำหนดหมายเลขมาตรฐานแห่งชาติ หากเป็นมาตรฐานองค์กร ควรระบุคำอธิบายที่เกี่ยวข้องของแบบจำลอง
3. ความดันในการทำงานของวาล์วประตูปิดผนึกแบบอ่อนจะต้องมากกว่าหรือเท่ากับแรงดันในการทำงานของท่อ แรงดันใช้งานที่วาล์วสามารถทนได้ควรมากกว่าแรงดันใช้งานจริงของท่อโดยไม่กระทบต่อราคา ด้านใดด้านหนึ่งของวาล์วประตูซีลแบบอ่อนควรจะสามารถทนต่อได้เมื่อปิด 1.1 เท่าของแรงดันการทำงานของวาล์วโดยไม่มีการรั่วซึม เมื่อวาล์วเปิดอยู่ ตัววาล์วควรจะสามารถทนแรงดันในการทำงานของวาล์วได้เป็นสองเท่า
4. มาตรฐานการผลิตวาล์วประตูซีลอ่อนควรระบุหมายเลขมาตรฐานแห่งชาติที่ใช้ หากเป็นมาตรฐานองค์กร ควรแนบเอกสารองค์กรไปกับสัญญาการซื้อ
