วาล์วประตูทำงานด้วยมอเตอร์หน้าแปลนป้องกันการระเบิด

วาล์วประตูป้องกันการระเบิด

ภาพรวม

ในบรรดาวาล์วประเภทต่างๆ วาล์วประตูเป็นที่นิยมใช้กันอย่างแพร่หลาย วาล์วประตูหมายถึงวาล์วที่มีสมาชิกปิด (แผ่นประตู) เคลื่อนที่ไปตามทิศทางแนวตั้งของแกนช่อง ส่วนใหญ่จะใช้เพื่อตัดสื่อบนไปป์ไลน์นั่นคือใช้แบบเปิดหรือปิดเต็มที่ โดยทั่วไป เกตวาล์วไม่สามารถใช้ควบคุมการไหลได้ สามารถใช้กับอุณหภูมิต่ำและความดันต่ำตลอดจนอุณหภูมิสูงและความดันสูง และสามารถใช้กับสื่อต่างๆตามวัสดุที่แตกต่างกันของวาล์ว อย่างไรก็ตาม วาล์วตัวกลางโดยทั่วไปจะไม่ใช้ในท่อขนส่งสื่อเช่นโคลน วาล์วประตูมีข้อดีดังต่อไปนี้:

1 ความต้านทานของเหลวเล็กน้อย

2. แรงบิดที่จำเป็นสำหรับการเปิดและปิดมีน้อย

3. สามารถใช้กับไปป์ไลน์เครือข่ายวงแหวนซึ่งมีตัวกลางไหลทั้งสองทิศทาง ซึ่งหมายความว่าไม่มีการจำกัดทิศทางการไหลของตัวกลาง ④เมื่อเปิดเต็มที่ พื้นผิวการปิดผนึกจะถูกกัดกร่อนโดยตัวกลางในการทำงานน้อยกว่าวาล์วหยุด

⑤โครงสร้างตัวถังค่อนข้างเรียบง่ายและกระบวนการผลิตก็ดี

⑥ความยาวของโครงสร้างค่อนข้างสั้น เนื่องจากเกทวาล์วมีข้อดีหลายประการ จึงนำไปใช้งานได้หลากหลาย โดยทั่วไป วาล์วประตูจะใช้เป็นอุปกรณ์สำหรับตัดตัวกลางในท่อที่มีเส้นผ่านศูนย์กลางมากกว่าหรือเท่ากับ DN50 แม้แต่ในท่อที่มีเส้นผ่านศูนย์กลางเล็กบางอัน (เช่น DN15~DN40) วาล์วประตูบางอันก็ยังคงอยู่ วาล์วประตูก็มีข้อบกพร่องบางประการเช่นกัน ส่วนใหญ่:

1ขนาดโดยรวมและความสูงของช่องเปิดมีขนาดใหญ่ และพื้นที่การติดตั้งที่ต้องการก็มีขนาดใหญ่เช่นกัน

2 ในระหว่างกระบวนการเปิดและปิด พื้นผิวซีลจะเกิดแรงเสียดทานสัมพัทธ์ ส่งผลให้เกิดการสึกหรอมากขึ้น และแม้แต่รอยขีดข่วนที่อุณหภูมิสูง

3 โดยทั่วไป วาล์วประตูจะมีคู่ซีลสองคู่ ซึ่งเพิ่มความยากลำบากในการประมวลผล การบด และการบำรุงรักษา

④เวลาเปิดและปิดเป็นเวลานาน วาล์วประตูมีโครงสร้างหลายประเภท ความแตกต่างที่สำคัญคือประเภทโครงสร้างขององค์ประกอบการปิดผนึกที่ใช้ ตามโครงสร้างขององค์ประกอบการปิดผนึก วาล์วประตูมักจะแบ่งออกเป็นหลายประเภท และรูปแบบที่พบบ่อยที่สุดคือวาล์วประตูแบบขนานและวาล์วประตูลิ่ม ตามโครงสร้างของก้านวาล์ว ก็สามารถแบ่งออกเป็นก้านยก (ก้านที่เพิ่มขึ้น) และวาล์วประตูก้านหมุน (ก้านไม่เพิ่มขึ้น)

ส่วนประกอบของผลิตภัณฑ์

เป็นเวลานานแล้วที่วาล์วประตูทั่วไปที่ใช้ตามท้องตลาดมักเกิดการรั่วและเกิดสนิมได้ง่าย บริษัทของเราแนะนำเทคโนโลยีจากต่างประเทศเพื่อผลิตวาล์วประตูแบบซีลอ่อน สามารถเอาชนะข้อบกพร่องของวาล์วประตูทั่วไป เช่น การปิดผนึกไม่ดี ความล้าแบบยืดหยุ่น และการเกิดสนิมได้ง่าย วาล์วประตูแบบซีลอ่อนเป็นผลิตภัณฑ์ทดแทนของวาล์วประตูแบบเดิม ใช้แผ่นประตูแบบยืดหยุ่นเพื่อชดเชยการเสียรูปเล็กน้อยเพื่อให้ได้ผลการปิดผนึกที่ดี วาล์วมีข้อได้เปรียบที่สำคัญ เช่น การสลับไฟ การปิดผนึกที่เชื่อถือได้ หน่วยความจำที่ยืดหยุ่นได้ดี และอายุการใช้งานที่ยาวนาน สามารถนำมาใช้กันอย่างแพร่หลาย โดยถูกใช้เป็นอุปกรณ์ควบคุมและสกัดกั้นการเทในท่อส่งของเหลว เช่น น้ำประปา สิ่งปฏิกูล การก่อสร้าง อาหาร ไฟฟ้า ยา โลหะวิทยา สิ่งทอ และระบบพลังงาน

ล็อควาล์วประตูซีลที่นั่งแบบยืดหยุ่น

วาล์วประตูซีลที่นั่งแบบยืดหยุ่นพิเศษเพื่อป้องกันอัคคีภัย

วาล์วประตูซีลที่นั่งแบบยืดหยุ่นก้านยืดไสลด์

แบบฟอร์มตัวเชื่อมต่อ

รูปแบบการสิ้นสุดการเชื่อมต่อ: หน้าแปลนยกขึ้น, หน้าแปลนระนาบเต็ม, หน้าแปลนเชื่อมต่อแหวน, การเชื่อมต่อปลายเชื่อมชน, การเชื่อมต่อแบบเกลียว, การเชื่อมต่อแบบเชื่อมซ็อกเก็ต และการเชื่อมต่อแบบรวม ฯลฯ และยังสามารถปรับแต่งตามความต้องการของลูกค้าได้ ปลายเชื่อมผลิตขึ้นตามมาตรฐาน ASME B16.25 และกำหนดให้ผู้ใช้ระบุความหนาของผนังท่อ

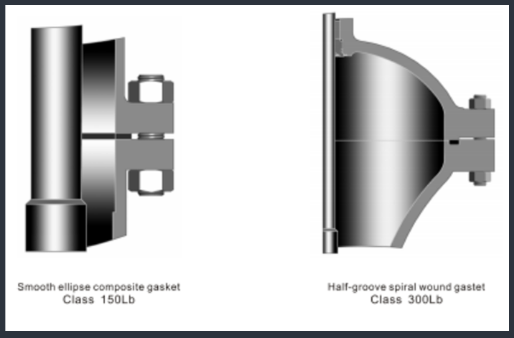

ปะเก็นหน้าแปลนขนาดกลางสำหรับฝากระโปรงวาล์วแบบสลักเกลียว

ประเภทประตู

ฝากระโปรงวาล์วปิดผนึกตัวเอง

โครงสร้างการบรรจุมาตรฐาน

วาล์วได้รับการออกแบบ ผลิต และทดสอบเพื่อให้เกิดการรั่วไหลต่ำถึง 50PPMVOC ตามมาตรฐาน บทความนี้ใช้กับวาล์วประตูเหล็กหล่อและเหล็กหลอมทั้งหมด ยกเว้นข้อกำหนดพิเศษของผู้ใช้ ด้วยการเพิ่มความทนทานต่อเส้นผ่านศูนย์กลางของก้านวาล์วและการควบคุมความตรงของก้านวาล์วและความเรียบของพื้นผิวบรรจุภัณฑ์อย่างเคร่งครัด เราจึงมั่นใจได้ว่ามีการรั่วไหลของก้านวาล์วในระดับต่ำในระยะยาว

โครงสร้างการบรรจุแบบไดนามิก

รูปแบบการอัดก้านวาล์วพร้อมสปริงปีกผีเสื้อ แบบฟอร์มนี้ส่วนใหญ่จะใช้ในสถานที่ซึ่งวาล์วมักต้องมีการเปลี่ยนหรือภายใต้อุณหภูมิและความดันที่สูงขึ้น เพื่อลดการปรับเปลี่ยนต่อมบรรจุบ่อยครั้งเพื่อชดเชยปริมาณการใช้บรรจุภัณฑ์ ต่อมบรรจุแบบไดนามิก การออกแบบให้การบีบอัดบรรจุภัณฑ์อย่างต่อเนื่องเพื่อให้มั่นใจถึงประสิทธิภาพการปิดผนึกที่ดีในสภาพแวดล้อมการทำงานในระยะยาวและเปลี่ยนแปลง สามารถจัดหาประเภทฟิลเลอร์และวัสดุที่แตกต่างกันได้ตามความต้องการของลูกค้า

แหวนสเปเซอร์

การรวมกันของการบรรจุที่ด้านบนและด้านล่างของแหวนตัวเว้นระยะสามารถบีบอัดการบรรจุได้อย่างมีประสิทธิภาพ เมื่อของเหลว/ก๊าซไม่สามารถรั่วไหลออกมาได้ โครงสร้างนี้จะใช้ในการฉีดจาระบีเพื่อหล่อลื่นบรรจุภัณฑ์หรือกู้คืนการรั่วไหลในบริเวณก้านวาล์ว

ซีลน้ำ

ห้องบรรจุได้รับการออกแบบให้เป็นโครงสร้างปิดผนึกด้วยน้ำ และมีการนำน้ำที่มีแรงดัน 0.6-1.6 MPa เข้าสู่ส่วนต่อประสาน แรงเสียดทานมีน้อยและการปิดผนึกก็ดี สามารถแยกระบบออกจากบรรยากาศและรับประกันความแน่นของอากาศได้ดี
