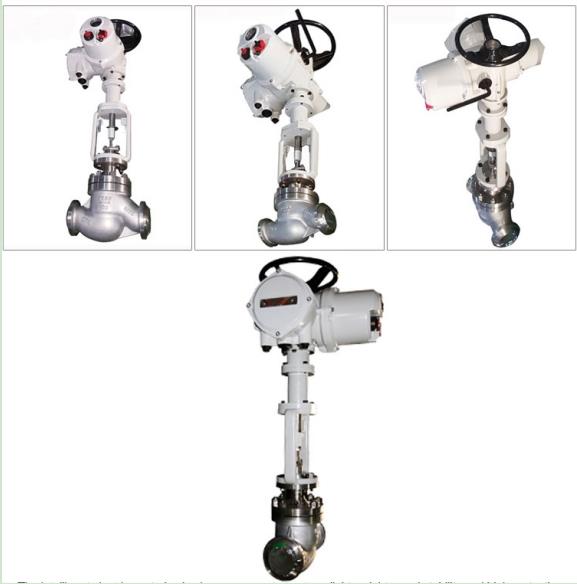

พารามิเตอร์ร่างกายวาล์ว
ขนาดที่กำหนด (DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
เส้นผ่าศูนย์กลางบ่าวาล์ว (dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
จัดอันดับค่าสัมประสิทธิ์การไหล (KV) | ที่นั่งเดียว | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
แขนเสื้อ | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
ความดันที่อนุญาต (MPa) | ที่นั่งเดียว | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
แขนเสื้อ | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
ความดันปกติ (MPa) | 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0 | |||||||||||||
จัดอันดับการเดินทาง (มม.) | 16 | 25 | 40 | 60 | 100 | |||||||||
หมวกผู้หญิงรูปฝาชี | แบบฟอร์มมาตรฐาน (-17 ～ + 250 ℃), แบบฟอร์มอุณหภูมิสูง (+ 250 ～ + 450 ℃), แบบฟอร์มอุณหภูมิต่ำ (-40 ～ -196 ℃), แบบฟอร์ม Bellows Seal (-40 ～ + 350 ℃) | |||||||||||||
ประเภทบาสเตียบอนเนต์ | การบีบอัดสายฟ้า | |||||||||||||
ปะเก็นซีล | PTFE Filler ชนิด V, V-Type ยืดหยุ่น Graphite Filler | |||||||||||||
วัสดุร่างกาย | เหล็กกล้าคาร์บอน (WCB, WCC), สแตนเลส (CF8, CF8M, CF3, CF3M, สแตนเลสดูเพล็กซ์ 2520) | |||||||||||||
ตัดพารามิเตอร์
โครงสร้าง | แกนหมุนแบบที่นั่งเดี่ยวแกนหมุนชนิดแขน |
ลักษณะการไหล | เปอร์เซ็นต์เชิงเส้นเท่ากัน |
ตัดแต่งวัสดุ | สแตนเลส (304, 316, 316L) |
ป้ายกำกับยอดนิยม: วาล์วควบคุมการไหล 4-20ma จีนผู้ผลิตผู้จำหน่ายโรงงานซื้อราคาเสนอราคา
พารามิเตอร์แอคทูเอเตอร์ที่ตรงกันมีดังนี้:
โมเดลแอคทูเอเตอร์ | นำเข้า (Rotork, Siemens, AUMA, Westbosch) และแบรนด์อื่น ๆ ที่ลูกค้ากำหนด |
พารามิเตอร์ทางเทคนิคหลัก | แรงดันไฟฟ้า: AC 220V, AC 380V; คำสั่งพิเศษ DC 24V; (คนอื่น) |
สัญญาณอินพุต: 4-20mA หรือ 1-5V • DC, สัญญาณออก: 4-20mA • DC; อินเตอร์เฟซการสื่อสารแบบกำหนดเองพิเศษ RS485 | |
ระดับการป้องกัน: ค่อนข้าง IP65, เครื่องหมายป้องกันการระเบิด: ExdIIBT4 (อุปกรณ์เสริม BT6, CT4, CT6), ฟังก์ชั่นมือ: จับ | |
อุณหภูมิ: -25 ～ + 70 ℃, อุณหภูมิ: ≤95% |
ดัชนีประสิทธิภาพ
ข้อมูลทางเทคนิคหลักของแอคชูเอเตอร์ไฟฟ้า
ความดันปกติ: 1.6, 2.5, 4.0, 6.4 MPa
วัสดุวาล์ว: เหล็กหล่อ, เหล็กหล่อ, หล่อสแตนเลส
ลักษณะการไหลโดยธรรมชาติ: บรรทัด, เปอร์เซ็นต์ที่เท่ากัน
โหมดการทำงาน: เปิดไฟฟ้า (K) ปิดไฟฟ้า (B)
ช่วงอุณหภูมิ: -20 ~ 250 ° C (อุณหภูมิปกติ) - 20 ~ 425 ° C (อุณหภูมิปานกลาง)
อินพุตเดี่ยว: 4 ~ 20mA
แรงดันไฟฟ้า: 220V50Hz หรือ 380V
แอคทูเอเตอร์จัดอันดับการเดินทาง: ดูแผ่นงาน 1
ข้อผิดพลาดพื้นฐาน: 1%, 1.5%
โซน Dead: 0.5% ~ 3%
ผลตอบแทนที่แตกต่าง: 1.5%
ความแม่นยำในการควบคุม: ± 1%
ระดับการป้องกัน: IEC145IP67
การอนุญาตการรั่วไหลของปริมาตร: ZRLP ตอบสนอง ANSI B16.106 ระดับ IV, ZRLN พบ ANSI B16.106
แอพลิเคชันอุณหภูมิ: วาล์วควบคุมไฟฟ้า -20 ~ + 80 ° c
ใช้สถานการณ์ความชื้น: วาล์วควบคุมไฟฟ้า≦ 95%
ก๊าซรอบข้าง: แก๊ส
โครงร่างมิติ & การเชื่อมต่อ
เส้นผ่านศูนย์กลางที่กำหนด DN | L | H1 | H2 | ||||||
ZRLP | ZRLN | ||||||||
ภ. 1.6 | PN 2.5 / 4.0 | PN 6.4 | ประเภทปกติ | ประเภทชิ้นร้อน | ประเภทปกติ | ประเภทชิ้นร้อน | ZRLP | ZRLN | |
20 | 180 | 180 | 190 | 753 | 904 | / | / | 65 | / |
25 | 185 | 190 | 205 | 765 | 916 | 770 | 920 | 112 | 117 |
32 | 200 | 210 | 220 | 771 | 922 | 773 | 923 | 118 | 120 |
40 | 220 | 230 | 240 | 783 | 934 | 793 | 943 | 129 | 139 |
50 | 250 | 255 | 265 | 798 | 949 | 798 | 948 | 144 | 144 |
65 | 275 | 285 | 295 | 889 | 1049 | 899 | 1059 | 178 | 188 |
80 | 305 | 310 | 325 | 892 | 1052 | 909 | 1069 | 191 | 208 |
10 | 350 | 355 | 370 | 896 | 1056 | 921 | 1081 | 195 | 220 |
125 | 410 | 425 | 440 | 1000 | 1162 | 1050 | 1187 | 245 | 270 |
150 | 450 | 460 | 475 | 1080 | 1215 | 1115 | 1298 | 255 | 280 |
200 | 550 | 560 | 570 | 1150 | 1260 | 1210 | 1339 | 290 | 320 |
250 | 640 | 655 | 670 | 1195 | 1315 | 1256 | 1468 | 380 | 440 |
300 | 720 | 735 | 750 | 1265 | 1385 | 1315 | 1527 | 435 | 502 |
