แอคชูเอเตอร์วาล์วไฟฟ้าอัจฉริยะที่ดี
ภาพรวม
แอคชูเอเตอร์ไฟฟ้าซีรี่ส์ Fry ใช้ในการควบคุมวาล์วด้วยการหมุน 0-90 องศาและผลิตภัณฑ์อื่น ๆ ที่คล้ายกันเช่นวาล์วผีเสื้อวาล์วบอลวาล์วปลั๊กวาล์วชัตเตอร์ ฯลฯ มันใช้ AC415V, 380V, 240V, 220V, 110V, DC24V การควบคุมอัตโนมัติด้วยแรงบิดเอาต์พุตสูงสุด 2000nm มันสามารถใช้กันอย่างแพร่หลายในสาขาปิโตรเลียม, พลังงานเคมี, โลหะวิทยา, การบำบัดน้ำที่ทำด้วยกระดาษ, เรือ, การแปรรูปอาหารและการสร้างระบบอัตโนมัติ นอกจากนี้ยังมีข้อได้เปรียบมากมายเช่นขนาดเล็กและน้ำหนักเบารูปลักษณ์ที่สวยงามโครงสร้างที่ไม่ซ้ำกันการเปิดและปิดกะทัดรัดการติดตั้งง่ายง่ายแรงบิดในการใช้งานขนาดเล็กการทำงานที่ง่ายไม่มีการบำรุงรักษาที่ปลอดภัยและสะดวกสบาย ฯลฯ
ผลงานคุณสมบัติของแอคทูเอเตอร์ไฟฟ้า
•เปลือกหอย: เปลือกทำจากโลหะผสมอลูมิเนียมแข็ง, อะโนไดซ์และผงโพลีเอสเตอร์เคลือบด้วยความต้านทานการกัดกร่อนที่แข็งแกร่งและการป้องกันเกรด IP67
•มอเตอร์: มอเตอร์กรงกระรอกขนาดเล็กที่ปิดล้อมขนาดเล็กแรงบิดสูงแรงเฉื่อยขนาดเล็กเกรดฉนวน F ซึ่งสามารถป้องกันความร้อนสูงเกินไปและความเสียหายต่อมอเตอร์
•โครงสร้างด้วยตนเอง: การออกแบบที่จับช่วยให้มั่นใจถึงความปลอดภัยความน่าเชื่อถือการประหยัดแรงงานและขนาดเล็ก เมื่อไม่มีพลังงานสามารถเปิดที่จับสำหรับการทำงานด้วยตนเอง เมื่อไม่ได้ใช้งานให้วางประแจไว้ในแคลมป์ประแจเพื่อใช้งานง่าย
•ตัวบ่งชี้: ตัวบ่งชี้ถูกติดตั้งบนแกนกลางเพื่อสังเกตตำแหน่งวาล์ว เลนส์ใช้การออกแบบกระจกนูนซึ่งป้องกันการสะสมน้ำและทำให้การสังเกตสะดวกยิ่งขึ้น
•การปิดผนึก: การปิดผนึกที่ดีเกรดการป้องกันมาตรฐานคือ IP67
•สวิตช์ จำกัด : ขีด จำกัด คู่กลไกและอิเล็กทรอนิกส์ สกรูขีด จำกัด เชิงกลสามารถปรับได้ปลอดภัยและเชื่อถือได้ สวิตช์ขีด จำกัด อิเล็กทรอนิกส์ถูกควบคุมโดยกลไก CAM และกลไกการปรับแบบง่าย ๆ สามารถตั้งค่าตำแหน่งได้อย่างแม่นยำและสะดวกโดยไม่ได้รับผลกระทบจากล้อที่มากเกินไป
•การล็อคตัวเอง: กลไกเฟืองหนอนที่แม่นยำสามารถส่งแรงบิดขนาดใหญ่ได้อย่างมีประสิทธิภาพด้วยประสิทธิภาพสูงเสียงต่ำ (สูงสุด . 50 dB) และอายุการใช้งานที่ยาวนาน มันมีฟังก์ชั่นการล็อคตัวเองเพื่อป้องกันการกลับรายการและส่วนการส่งมีความเสถียรและเชื่อถือได้โดยไม่จำเป็นต้องเติมเชื้อเพลิง
โครงสร้างผลิตภัณฑ์
1. ปริมาตรเล็ก ๆ
ปริมาณเพียง 35% ของผลิตภัณฑ์ที่คล้ายกัน
2. การป้องกันหลายครั้ง
ขีด จำกัด ทางไฟฟ้าขีด จำกัด ทางกลการป้องกันความร้อนมากเกินไปการป้องกันการลดความชื้น
3. อุปกรณ์หนอนที่แม่นยำและทนต่อการสึกหรอ
เกียร์หนอนและหนอนถูกรวมเข้าด้วยกันอย่างสมบูรณ์และเชื่อมโยงเข้าด้วยกันอย่างกลมกลืน การรวมเอาท์พุทเฟืองหนอนช่วยลดช่องว่างการเชื่อมต่อได้อย่างมีประสิทธิภาพและช่วยเพิ่มความแม่นยำในการส่งผ่านอย่างมาก
4. มอเตอร์
มันผ่านการทดสอบแรงดันไฟฟ้า AC1500V, มอเตอร์ฉนวนสูง H-Class เพื่อความปลอดภัยของร่างกายและการผลิต มือจับการใช้งานด้วยตนเองไม่ใช่เรื่องง่ายที่จะสูญเสีย วางที่จับยึดบนสลักเกลียวขีด จำกัด เชิงกลเพื่อให้ประแจหกเหลี่ยมมีโอกาสน้อยที่จะหายไปในสนาม
5. แผ่นเชื่อมต่อ
แผ่นติดตั้ง ISO5211 นั้นมีมาตรฐานมากขึ้นและง่ายกว่าในการเชื่อมต่อกับวาล์ว การประกอบกับวาล์วนั้นสะดวกและเชื่อถือได้มากขึ้น ก้านวาล์วจะถูกแทรกโดยตรงลงในเกียร์หนอนภายในแอคชูเอเตอร์ทำให้แรงของแขนระหว่างวาล์วและเพลาเอาท์พุทสั้นลงและแรงเอาท์พุทมีเสถียรภาพมากขึ้น
6. ตัวบ่งชี้ตำแหน่ง
ด้วยการใช้เทคโนโลยีการเผาเลนส์แก้วที่มีความแข็งแรงสูงหน้าต่างแสดงผลนั้นสวยงามและราบรื่นกว่า
7. การป้องกันเปลือกหอย
การป้องกันเกรด IP67 ซึ่งแก้ปัญหาที่ดื้อรั้นของเกรดการป้องกันต่ำและประสิทธิภาพที่ไม่ดีของผลิตภัณฑ์ป้องกันการระเบิดแบบดั้งเดิม
พารามิเตอร์และฟังก์ชั่น
|
เกรดป้องกัน |
มาตรฐาน IP65/IP67 IP68 พิเศษ |
|
แหล่งจ่ายไฟ |
AC380V สามเฟส --- 460V 50/60Hz เฟสเดี่ยว: AC110V-AC220V DC24V AC24V 50/60Hz |
|
เครื่องยนต์ |
มอเตอร์เหนี่ยวนำกรงกระรอก |
|
ทางเข้าสาย |
การกำหนดค่ามาตรฐาน: 1xm18 ปลั๊กป้องกันการระเบิด 2-M20*15 (ที่จะนำไปใช้) เมื่อใช้งานผู้ใช้ควรติดตั้งข้อต่อสายเคเบิลป้องกันการระเบิดที่สอดคล้องกัน ตามสายเคเบิลที่เลือก |
|
ขีด จำกัด สวิตช์ |
2x (เปิด)/(ปิด) SPDT, 250V AC10A |
|
สวิตช์ขีด จำกัด เสริม |
2x (เปิด)/(ปิด) SPDT, 250V AC10A |
|
การป้องกันติดขัด |
การป้องกันความร้อนสูงเกินไป |
|
มุมเดินทาง |
90 องศา |
|
ตัวบ่งชี้ตำแหน่ง |
ตัวบ่งชี้เชิงกลอย่างต่อเนื่องด้วยลูกศร |
|
ล็อคตัวเอง |
จัดทำโดย Double Worm Gearing (ไม่มีเบรก) |
|
ขีด จำกัด ทางกล |
2 สลักเกลียวภายนอก |
|
อุณหภูมิแวดล้อม |
มาตรฐาน: -20-+60 องศา ประเภทอุณหภูมิต่ำที่เป็นตัวเลือก: -60+70 องศา (เครื่องลดความร้อนในตัว 7-10W ความร้อนในตัว 7-10W 110V /220VAC) |
|
ความชื้นรอบข้าง |
90%RH Max (ไม่ใช่การควบแน่น) |
|
เกรดป้องกันการระเบิด |
exd IICT4 IECEX ATEX Custom Certification มีอยู่ |
พารามิเตอร์และมิติทางเทคนิค
Fry05
|
แรงดันไฟฟ้า ผลงาน |
DC24V |
AC24V |
AC110V |
AC220V |
AC380V |
|
พลังงานมอเตอร์ |
13W |
15W |
15W |
15W |
15W |
|
จัดอันดับปัจจุบัน |
1.28A |
1.05A |
0.24A |
0.15A |
0.07A |
|
แรงบิดออก |
20nm/50nm |
50nm |
50nm |
50nm |
50nm |
|
เวลาเดินทาง |
5S/8S |
26S |
26S |
26S |
26S |
|
มุมหมุน |
0 องศา -90 องศา± 5 องศา |
0 องศา -90 องศา± 5 |
0 องศา -90 องศา± 5 |
0 องศา -90 องศา± 5 |
0 องศา -90 องศา± 5 |
|
วงจรควบคุม |
ประเภท ON-OFF/ประเภทการติดต่อแบบพาสซีฟ/ประเภทสัญญาณเปิด/ประเภทการปรับอัจฉริยะ |
||||
|
น้ำหนักรวม |
3 กิโลกรัม |
||||
|
ความต้านทานฉนวน |
100mΩ/250VDC |
100mΩ/500VDC |
|||
|
ทนต่อเกรดแรงดันไฟฟ้า |
500VAC/1 นาที |
500VAC/1 นาที |
1500VAC/1 นาที |
1500VAC/1 นาที |
1800VAC/1 นาที |
|
เกรดป้องกัน |
IP67 |
||||
|
ทิศทางการติดตั้ง |
การติดตั้งในทุกมุม |
||||
|
อินเทอร์เฟซไฟฟ้า |
PG13.5 เชื่อมต่อสายเคเบิลกันน้ำไนลอน |
||||
|
อุณหภูมิแวดล้อม |
-30 องศา -+60 องศา |
||||
Fry10/16
|
แรงดันไฟฟ้า ผลงาน |
DC24V |
AC24V |
AC110V |
AC220V |
AC380V |
|
พลังงานมอเตอร์ |
25W |
30W |
30W |
30W |
30W |
|
จัดอันดับปัจจุบัน |
2.03A |
2.12A |
0.57A |
0.30A |
0.10A |
|
แรงบิดออก |
100Nm |
100nm/160nm |
|||
|
เวลาเดินทาง |
10S/20S |
30S/60S |
|||
|
มุมหมุน |
0 องศา -90 องศา± 5 องศา |
0 องศา -90 องศา± 5 |
0 องศา -90 องศา± 5 |
0 องศา -90 องศา± 5 |
0 องศา -90 องศา± 5 |
|
วงจรควบคุม |
ประเภท ON-OFF/ประเภทการติดต่อแบบพาสซีฟ/ประเภทสัญญาณเปิด/ประเภทการปรับอัจฉริยะ |
||||
|
น้ำหนักรวม |
4 กิโลกรัม |
||||
|
ความต้านทานฉนวน |
100mΩ/250VDC |
100mΩ/500VDC |
|||
|
ทนต่อเกรดแรงดันไฟฟ้า |
500VAC/1 นาที |
500VAC/1 นาที |
1500VAC/1 นาที |
1500VAC/1 นาที |
1800VAC/1 นาที |
|
เกรดป้องกัน |
IP67 |
||||
|
ทิศทางการติดตั้ง |
การติดตั้งในทุกมุม |
||||
|
อินเทอร์เฟซไฟฟ้า |
PG13.5 เชื่อมต่อสายเคเบิลกันน้ำไนลอน |
||||
|
อุณหภูมิแวดล้อม |
-30 องศา -+60 องศา |
||||
Fry25/50
|
แรงดันไฟฟ้า ผลงาน |
DC24V |
AC220V |
AC380V |
DC24V |
AC220V |
AC380V |
|
|
พลังงานมอเตอร์ |
50W |
60W |
40W |
70W |
90W |
90W |
|
|
จัดอันดับปัจจุบัน |
3.57A |
0.80A |
0.29A |
5.1A |
1.00A |
0.35A |
|
|
แรงบิดออก |
250Nm |
250Nm |
250Nm |
500Nm |
500Nm |
500Nm |
|
|
เวลาเดินทาง |
30S |
||||||
|
มุมหมุน |
0 องศา -90 องศา± 5 องศา |
0 องศา -90 องศา± 5 |
0 องศา -90 องศา± 5 |
0 องศา -90 องศา± 5 |
0 องศา -90 องศา± 5 |
0 องศา -90 องศา± 5 |
|
|
วงจรควบคุม |
ประเภท ON-OFF/ประเภทการติดต่อแบบพาสซีฟ/ประเภทสัญญาณเปิด/ประเภทการปรับอัจฉริยะ |
||||||
|
น้ำหนักรวม |
6.8kg |
6.8kg |
6.8kg |
8 กิโลกรัม |
8 กิโลกรัม |
8 กิโลกรัม |
|
|
ความต้านทานฉนวน |
DC24: 100mΩ/250VDC AC220/AC380: 100mΩ/500VDC |
||||||
|
ทนต่อเกรดแรงดันไฟฟ้า |
DC24: 500VAC/1 นาที AC220: 1500VAC/1 นาที AC380: 1800VAC/1 นาที |
||||||
|
เกรดป้องกัน |
IP67 |
||||||
|
ทิศทางการติดตั้ง |
การติดตั้งในทุกมุม |
||||||
|
อินเทอร์เฟซไฟฟ้า |
PG13.5 เชื่อมต่อสายเคเบิลกันน้ำไนลอน |
||||||
|
อุณหภูมิแวดล้อม |
-30 องศา -+60 องศา |
||||||
Fry100/Fry200
|
แรงดันไฟฟ้า ผลงาน |
AC220V |
AC380V |
AC220V |
AC380V |
|
พลังงานมอเตอร์ |
120W |
90W |
140W |
90W |
|
จัดอันดับปัจจุบัน |
1.20A |
0.44A |
1.20A |
0.48A |
|
แรงบิดออก |
1,000nm |
1,000nm |
2000nm |
2000nm |
|
เวลาเดินทาง |
60S |
60S |
100S |
100S |
|
มุมหมุน |
0 องศา -90 องศา± 5 |
0 องศา -90 องศา± 5 |
0 องศา -90 องศา± 5 |
0 องศา -90 องศา± 5 |
|
วงจรควบคุม |
ประเภท ON-OFF/ประเภทการติดต่อแบบพาสซีฟ/ประเภทสัญญาณเปิด/ประเภทการปรับอัจฉริยะ |
|||
|
น้ำหนักรวม |
12 กิโลกรัม |
|||
|
ความต้านทานฉนวน |
AC220/AC380: 100mΩ/500VDC |
|||
|
ทนต่อเกรดแรงดันไฟฟ้า |
AC380: 1800VAC/1 นาที |
|||
|
เกรดป้องกัน |
IP67 |
|||
|
ทิศทางการติดตั้ง |
การติดตั้งในทุกมุม |
|||
|
อินเทอร์เฟซไฟฟ้า |
PG13.5 เชื่อมต่อสายเคเบิลกันน้ำไนลอน |
|||
|
อุณหภูมิแวดล้อม |
-30 องศา -+60 องศา |
|||
ชิ้นส่วนเครื่องจักรกล
แผนผังสายไฟ

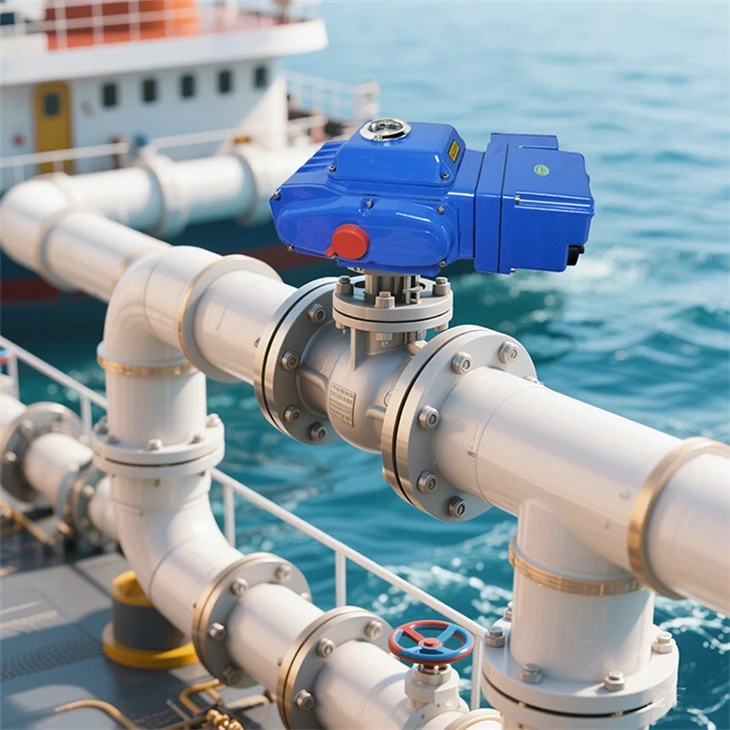

แอปพลิเคชันภาคสนาม
ช่วงแอปพลิเคชัน
โรงงานของเรา
