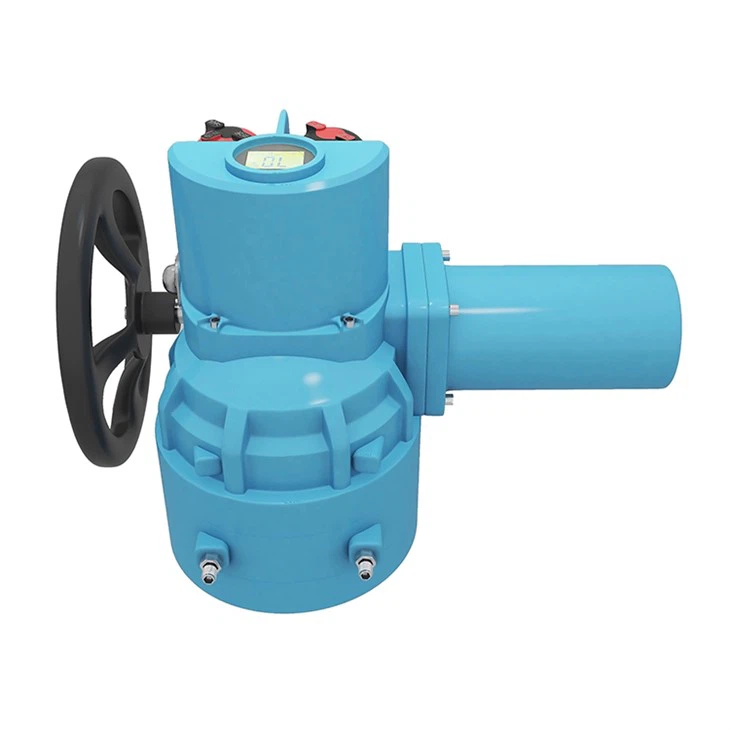

แอคชูเอเตอร์ไฟฟ้าแบบบูรณาการอัจฉริยะแบบหมุน

คำอธิบาย

แอคชูเอเตอร์วาล์วไฟฟ้าซีรีส์ FRY-Q เหมาะสำหรับวาล์วผีเสื้อขนาดเล็กและขนาดกลาง วาล์วลูกบอล และวาล์วอื่นๆ ที่มีการหมุน 90 องศา และอุปกรณ์อื่นๆ ที่คล้ายคลึงกัน เนื่องจากเป็นแอคชูเอเตอร์แบบหมุนหนึ่งในสี่รอบที่เสถียรและเชื่อถือได้ จึงสามารถปรับให้เข้ากับความต้องการของระบบควบคุมต่างๆ และสภาพแวดล้อมการทำงานที่แตกต่างกันได้ การออกแบบแบบบูรณาการของกลไกการส่งกำลังทำให้ผลิตภัณฑ์มีปริมาตรที่เล็กลงและมีลักษณะที่กระชับ การออกแบบด้วยมือที่ปลอดภัยและเชื่อถือได้ สวิตช์มือ/ไฟฟ้าอัตโนมัติโดยไม่ต้องใช้ที่จับสวิตช์ ระดับการป้องกันที่ดีสามารถตอบสนองความต้องการของการออกแบบต่างๆ ได้: ประเภทป้องกันการระเบิด ประเภทเปิดปิดแบบบูรณาการ ประเภทควบคุมแบบบูรณาการ

พารามิเตอร์ทางเทคนิค

แหล่งจ่ายไฟ

มอเตอร์เป็นแบบสามเฟส AC 380V, 50HZ ส่วนควบคุมเป็นแบบเฟสเดียว AC 220V, 50Hz (ExdIIBT4)

แหล่งจ่ายไฟเสริม

AC220-660V, 50.60Hz (โปรดระบุเมื่อสั่งซื้อ)

อุณหภูมิโดยรอบ

-20 องศา 一+60 องศา อุณหภูมิเสริม -40 องศา 一+70 องศา

ความชื้นสัมพัทธ์

Not more than 95% (at 25℃>

ระบบการทำงานของมอเตอร์

ระยะเวลาการทำงานที่กำหนด 10 นาที ฉนวนไฟฟ้าคลาส F

ระดับการป้องกัน

IP65/67 (สั่งพิเศษ IP68)

เคลือบสารป้องกันการกัดกร่อน

สีอบอุณหภูมิสูง

สภาพแวดล้อมการทำงาน

ประเภทธรรมดาใช้ในสถานที่ที่ไม่มีสื่อที่ติดไฟ ระเบิดได้ และกัดกร่อนรุนแรง: สภาพแวดล้อมการใช้งานของประเภทกันไฟคือกลุ่ม IIA, IIB ระดับ Tl-T4 ของส่วนผสมก๊าซระเบิด

ตารางพารามิเตอร์

ประเภทการควบคุม

ความแตกต่างระหว่างวาล์วไฟฟ้าแบบเปิดปิดและวาล์วไฟฟ้าแบบควบคุมคือ วาล์วไฟฟ้าแบบสวิตชิ่งมีไว้สำหรับตัวกลางในท่อเท่านั้นที่จะทำการสวิตช์เพื่อใช้ โดยปกติจะเปิดเต็มที่หรือปิดเต็มที่ วาล์วไฟฟ้าควบคุมไม่เพียงแต่ใช้ในการสวิตชิ่งเท่านั้น แต่ยังใช้ในการควบคุมสัญญาณอินพุตและเอาต์พุต (4-20mA หรือ 0-10V) อีกด้วย

ประเภทการติดตั้ง

สีสามารถปรับแต่งได้

รายละเอียดสินค้า

1. วางก้านวาล์วพร้อมกับประแจลงในรูเพลาส่งออกของตัวกระตุ้นไฟฟ้า จากนั้นใช้สลักเกลียวยึดหน้าแปลนของตัวกระตุ้นไฟฟ้าและแผ่นหน้าแปลนของวาล์ว

2. ถอดฝาครอบเคสและกล่องรวมสายของตัวกระตุ้นไฟฟ้าออก

3. ร้อยสายไฟและสายควบคุมผ่านรูที่เข้ามาของกล่องรวมสายเข้าไปในกล่องรวมสาย ต่อแกนสายไฟเข้ากับขั้วต่อที่เกี่ยวข้องตามแผนผังควบคุมไฟฟ้าและหมายเลขขั้วต่อสายไฟ

โปรดใส่ใจกับสองขั้นตอนต่อไปนี้:

4. หมุนวงล้อมือ เปิดวาล์วประมาณ 50% ของตำแหน่งเปิด

5. เปิดเครื่อง ตรวจสอบว่าปุ่ม "เปิดเครื่อง" และ "ปิดเครื่อง" และไฟแสดงสถานะในห้องควบคุมสอดคล้องกับวาล์วหรือไม่ หากไม่เป็นเช่นนั้น ควรสลับลำดับเฟสของแหล่งจ่ายไฟเพื่อให้เกิดความสม่ำเสมอ

ข้อควรระวัง

ในสภาพแวดล้อมที่มีการระเบิด ห้ามทำการทดลองหรือปรับแต่งการใช้งานไฟฟ้าโดยถอดฝาครอบออกจากกล่องไฟฟ้า

เก็บหน้าต่างหรืออุปกรณ์เปิดปิดให้ห่างจากวัตถุแข็ง

ห้ามเปิดฝาครอบไฟฟ้าและชิ้นส่วนที่ปิดสนิทในวันที่ฝนตกกลางแจ้ง

ภายหลังจากการบำรุงรักษาแล้ว จะต้องยึดฝาครอบช่องไฟฟ้า มอเตอร์ และชิ้นส่วนที่ปิดสนิทอื่นๆ เพื่อป้องกันความชื้นและฝน

สำหรับการทำงานไฟฟ้าครั้งแรกหลังจากประกอบหรือประกอบใหม่ วาล์วจะต้องอยู่ในตำแหน่งกลางเพื่อตรวจสอบทิศทางการเปิดและปิด

อุปกรณ์นี้ใช้มอเตอร์วาล์วแบบอะซิงโครนัสสามเฟส เวลาทำงานต่อเนื่องไม่ควรเกิน 10 นาที

ตรวจสอบให้แน่ใจว่ามอเตอร์ไม่ร้อนเกินไปเมื่อติดตั้งหรือปรับแต่ง

หลังจากอุปกรณ์มอเตอร์รวมเข้ากับวาล์วแล้ว มันจะทำงานทันทีหลังจากปรับขีดจำกัดแรงบิด ขีดจำกัดการเคลื่อนที่ และการระบุตำแหน่ง

ก่อนทำการปรับแต่ง โปรดแน่ใจว่าได้คลายโพเทนชิออมิเตอร์ที่แสดงตำแหน่งแล้ว

(คลายสกรูยึดเฟืองบนโพเทนชิออมิเตอร์ออกในกรณีที่ได้รับความเสียหาย)

สุดท้ายนี้ ให้ตรวจสอบทิศทางการหมุนของมอเตอร์และเส้นควบคุมเพื่อหลีกเลี่ยงการหลุดจากการควบคุม

การปรับแต่งอุปกรณ์ไฟฟ้าชนิด Q ขีดจำกัดแรงบิด ขีดจำกัดการเคลื่อนที่ และการระบุตำแหน่งของอุปกรณ์ไฟฟ้าชนิด Q ทำงานในลักษณะเดียวกัน ดังนั้นจึงมีการปรับแต่งเหมือนกัน

แจ้งการสั่งซื้อ

โปรดระบุหมายเลขรุ่น แรงบิด (ทิศทางปิด/เปิด) จะต้องเป็นไปตามผลิตภัณฑ์ของตัวเอง หากไม่มีข้อกำหนดใดๆ

คุณจะต้องอธิบายให้ชัดเจนว่าตัวกระตุ้นทำงานภายใต้สภาพแวดล้อมที่มีการระเบิดหรือไม่ และต้องเป็นไปตามข้อกำหนดมาตรฐานการป้องกันการระเบิดในคู่มือผู้ใช้ของเรา

หากขนาดการเชื่อมต่อแตกต่างไปจากคู่มือผู้ใช้ โปรดติดต่อเราเพื่อขอทราบวิธีแก้ไข

การหมุนพวงมาลัยตามเข็มนาฬิกาหมายถึงการปิดวาล์ว

กรุณาระบุว่าคุณต้องการให้มันทำงานตรงกันข้ามหรือไม่

สเปคต่างๆจะถูกเลือกโดยลูกค้า;

หากมีปัญหาในการเลือกโปรดขอความช่วยเหลือจากเรา
