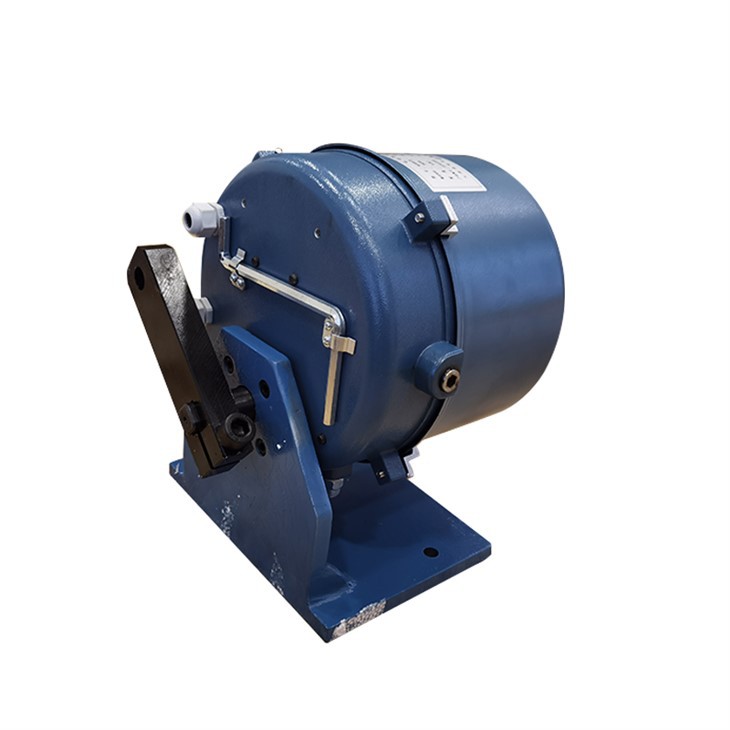

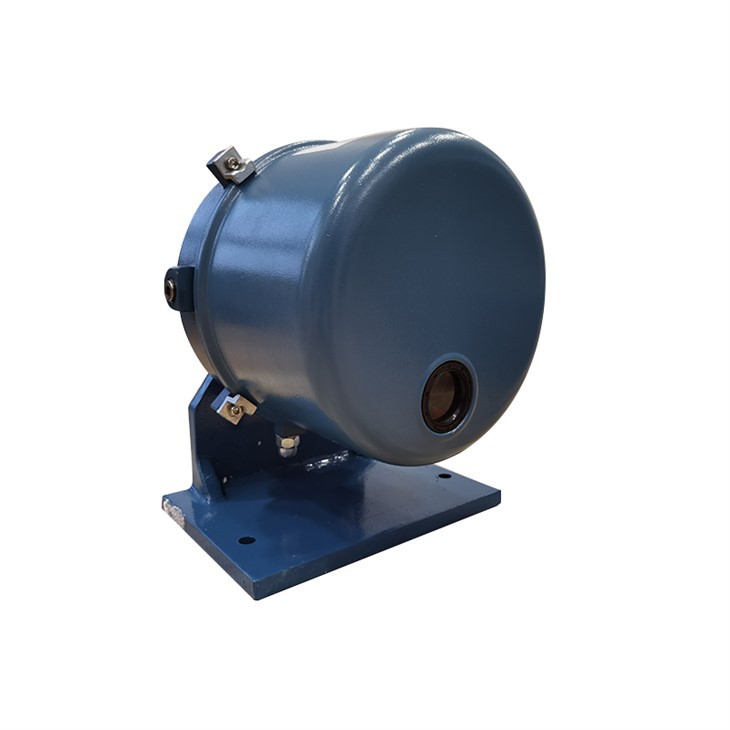

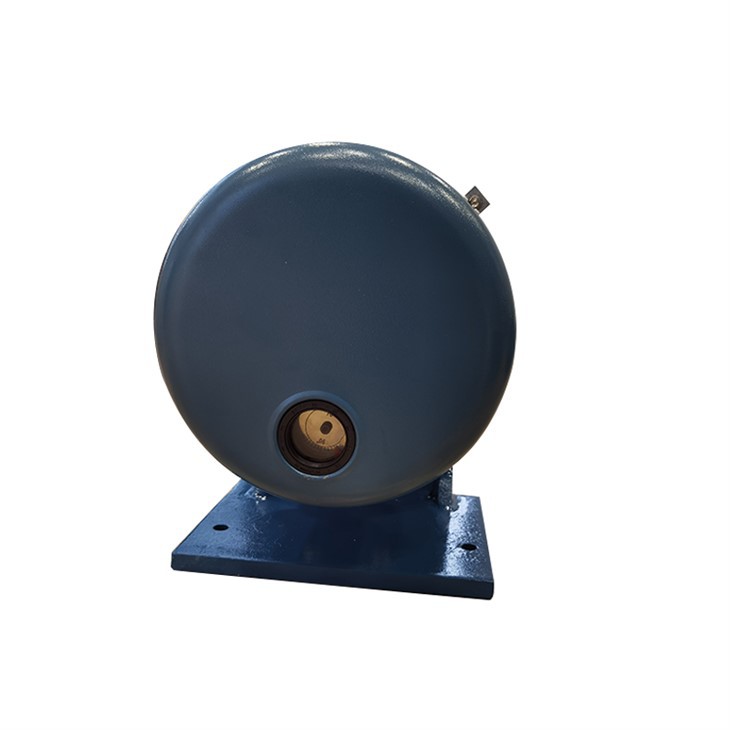

แอคชูเอเตอร์ไฟฟ้าแบบเปิด-ปิดแบบควอเตอร์

แอคชูเอเตอร์ไฟฟ้าแบบหมุนควอเตอร์

คุณสมบัติของสินค้า

★ผลิตภัณฑ์นี้สามารถรับสัญญาณอินพุตได้หลากหลาย เช่น 0-10mA, 0-20mA, 4-20mA, 0-5V, 1-5V, {{5 }}v ฯลฯ ซึ่งสะดวกสำหรับการเชื่อมต่อกับคอมพิวเตอร์และอุปกรณ์ควบคุม

★องค์ประกอบการตรวจจับผลตอบรับ โพเทนชิโอมิเตอร์พลาสติกนำไฟฟ้าประสิทธิภาพสูงที่มีความสามารถในการสลายตัว 1/250 ใช้เพื่อปรับปรุงความแม่นยำในการควบคุมของแอคชูเอเตอร์

★ด้วยฟังก์ชันเซอร์โว สามารถควบคุมอัตโนมัติ แบบแมนนวล แบบซอฟต์แมนนวล และแบบแมนนวลแบบแข็งได้โดยไม่ต้องใช้แอมพลิฟายเออร์เซอร์โวเพิ่มเติม

★ พร้อมกับตัวตั้งค่าภายนอก ตัวตั้งค่าอาจเป็นแบบใช้สายหรือไร้สายก็ได้ และสะดวกในการตั้งค่าและปรับพารามิเตอร์ของแอคชูเอเตอร์โดยไม่ต้องเปลี่ยนสายไฟใดๆ เช่น: การปรับช่วงจังหวะ, การเลือกสัญญาณอินพุต, การแปลงการเดินหน้าและถอยหลัง, การตอบรับตำแหน่งเป็นศูนย์, การแก้ไขช่วงเต็ม, การตั้งค่าขีดจำกัดบนและล่าง ฯลฯ และยังสามารถเพิ่มฟังก์ชันสัญญาณเตือนได้อีกด้วย

★มีอินพุตสวิตช์ (สัญญาณหน้าสัมผัสแบบพาสซีฟ) เป็นมือภายนอก สวิตช์อัตโนมัติ

★ด้วยเอาต์พุตหน้าสัมผัสค่าการสลับหลายช่องสัญญาณ (ปรับระดับสูงและต่ำได้) ได้แก่ สัญญาณเตือนการปิดเครื่อง, สัญญาณเตือนแรงบิดเกิน, สัญญาณเตือนขีดจำกัดบนสูงสุด, สัญญาณเตือนขีดจำกัดล่างสูงสุด, เอาต์พุตหน้าสัมผัสสวิตช์สถานะแบบแมนนวลและอัตโนมัติ และการตัดการเชื่อมต่อสัญญาณอินพุต เตือน.

★เมื่ออินพุตสัญญาณปิด ผู้ใช้สามารถเปิดได้เต็มที่ ปิดเต็มที่ คงไว้ หรือตั้งค่าเป็นค่าใดก็ได้ระหว่าง 0-100% โดยผู้ใช้

★สวิตช์จำกัดบนและล่างใช้ในฮาร์ดแวร์ เพื่อให้แอคชูเอเตอร์มีการป้องกันสองชั้น

★ด้วยฟังก์ชันซอฟต์แมนนวล ทำให้สะดวกยิ่งขึ้นสำหรับการบำรุงรักษาและการดีบัก

★สัญญาณอินพุตและสัญญาณเอาต์พุตป้อนกลับตำแหน่งใช้การวัดการแยกโฟโตอิเล็กทริค ซึ่งสะดวกในการเชื่อมต่อกับคอมพิวเตอร์ส่วนบนเช่นคอมพิวเตอร์

★มอเตอร์ขับเคลื่อนใช้มอเตอร์แบบพลิกกลับได้กำลังแรงสูง AC ซึ่งมีลักษณะของกำลังสูงและเสียงรบกวนต่ำ

★ระบบมีฟังก์ชั่นปิดเครื่องอัตโนมัติภายใน 6 วินาที เมื่อมีสิ่งแปลกปลอมในวาล์วหรือมอเตอร์ขัดข้องทำให้เกิดแรงบิดเกิน

★ตามความต้องการของผู้ใช้ แอคชูเอเตอร์นี้ยังสามารถเพิ่มฟังก์ชันการคำนวณ PID ​​ได้ด้วย สัญญาณอินพุตสามารถเป็นสัญญาณด้านบนซึ่งผู้ใช้สามารถเลือกได้โดยพลการ

★เพลาส่งออกของแอคชูเอเตอร์เชิงเส้นมีสปริงอัดเพื่อให้แน่ใจว่าแรงปิดของวาล์ว สปริงอัดทำงานร่วมกับลิมิตสวิตช์ของซอฟต์แวร์และลิมิตสวิตช์ของฮาร์ดแวร์เพื่อให้แน่ใจว่าวาล์วปิดสนิท

★สามารถติดตั้งสวิตช์ทอร์กเข้ากับแอคทูเอเตอร์แบบหมุนควอเตอร์เพื่อป้องกันโอเวอร์โหลดได้ *ฟังก์ชันนี้สามารถตั้งค่าโดยพลการโดยผู้ใช้ภายในช่วงจังหวะเต็ม

SKJ ซีรี่ส์ การเลี้ยวควอเตอร์อัจฉริยะ

โครงสร้างผลิตภัณฑ์

แอคชูเอเตอร์ไฟฟ้าแบบหมุนควอเตอร์สามัญ

พารามิเตอร์ทางเทคนิคหลักของแอคชูเอเตอร์ปกติ

หลักการทำงาน

SKZ, SKJ ซีรีส์แอคทูเอเตอร์ไฟฟ้าอิเล็กทรอนิกส์อัจฉริยะใช้ไฟ AC เฟสเดียว 220V หรือ 380V สามเฟสเป็นกำลังขับเคลื่อน และรับสัญญาณอะนาล็อกจากคอมพิวเตอร์ ตัวควบคุม หรืออุปกรณ์ควบคุมในการทำงาน หน่วยควบคุมอิเล็กทรอนิกส์เป็นตัวระบุตำแหน่งที่สร้างโดยไมโครคอมพิวเตอร์ชิปตัวเดียวซึ่งมีฟังก์ชันเซอร์โวในตัว

ซีรีส์ SKZ ขับเคลื่อนสายพานขับเคลื่อนไปยังรอกแบบพาสซีฟผ่านการหมุนของมอเตอร์แบบพลิกกลับได้ รอกแบบพาสซีฟและเพลาส่งออกเชื่อมต่อกับเกลียวสี่เหลี่ยมคางหมู การหมุนของลูกรอกแบบพาสซีฟทำให้เพลาส่งออกเลื่อนขึ้นหรือลงโดยใช้หมุดป้องกันการหมุน ผ่านการส่งผ่านเกียร์ของกลไกป้อนกลับไปยังโพเทนชิออมิเตอร์ที่มีความแม่นยำ

ซีรีส์ SKJ ขับเคลื่อนรอกขับผ่านการหมุนของมอเตอร์แบบพลิกกลับได้ และสายพานซิงโครนัสจะถูกส่งไปยังรอกแบบพาสซีฟ จากนั้นแปลงเป็นการหมุน 90 องศาหรือมุมอื่นของเพลาเอาท์พุตผ่านเฟืองตัวหนอนและเฟืองตัวหนอน ใช้เพลาป้อนกลับที่ยึดไว้ที่ส่วนบนของเพลาเอาท์พุตเพื่อตรวจจับเอาท์พุต และส่งไปยังโพเทนชิออมิเตอร์ที่มีความแม่นยำผ่านเดือยเกียร์ โพเทนชิออมิเตอร์ที่แม่นยำใช้โพเทนชิออมิเตอร์พลาสติกที่เป็นสื่อกระแสไฟฟ้าพร้อมสปริงส่งคืน

ในซีรีส์ SKZ ส่วนป้อนกลับจะมาพร้อมกับสปริงเพิ่มเติมเพื่อให้ชั้นวางเคลื่อนขึ้นและลงได้อย่างอิสระ และชดเชยช่องว่างระหว่างเกียร์ ในซีรีส์ SKJ เนื่องจากการทำงานของสปริงส่งคืน ดังนั้นฟันเฟืองของเฟืองตรงจึงถูกยกเลิก โพเทนชิโอมิเตอร์ช่วยให้สามารถสัมผัสได้โดยไม่มีช่องว่าง

การหมุนของโพเทนชิออมิเตอร์ที่แม่นยำจะถูกป้อนกลับไปยังตัวระบุตำแหน่งเป็นสัญญาณเปิด เป็นผลให้ตัวระบุตำแหน่งเปรียบเทียบสัญญาณเปิดกับสัญญาณควบคุมจากคอมพิวเตอร์ส่วนบนแล้วส่งคำสั่งการหมุนไปที่มอเตอร์เพื่อสร้างความแตกต่างระหว่างสัญญาณทั้งสอง ค่าเบี่ยงเบนจะลดลง และเมื่อค่าเบี่ยงเบนถูกลบออก Positioner สั่งให้มอเตอร์หยุดที่ตำแหน่งนั้น การตั้งค่าของจังหวะเป็นศูนย์และจังหวะเต็มถูกกำหนดโดยซอฟต์แวร์ และใช้ลิมิตสวิตช์ทางกลสำหรับการป้องกันขั้นที่สองของแอคชูเอเตอร์ ดังนั้นการตั้งค่าลิมิตสวิตช์ทางกลจึงจำเป็นต้องอยู่ภายในช่วงการเคลื่อนที่ปกติ การปรับลิมิตสวิตช์เชิงกล: ซีรีส์ SKZ ปรับตำแหน่งของไมโครสวิตช์ โปรดดู (รูปที่ 3)

ประเภทธรรมดาและชนิดป้องกันการระเบิดของซีรีส์ SKJ ปรับตำแหน่งของมุมแผ่นจำกัด ดู (รูปที่ 4)

การปรับตำแหน่งเครื่องระบุตำแหน่งอัจฉริยะ

(1) คุณสมบัติหลัก

1. การใช้ไมโครคอมพิวเตอร์ชิปตัวเดียวและส่วนประกอบต่อพ่วง ฟังก์ชั่นและพารามิเตอร์ทั้งหมดสามารถตั้งค่าได้โดยอุปกรณ์ตั้งค่ามือถือหรืออุปกรณ์ตั้งค่าไร้สาย และการปรับจะง่ายและแม่นยำมาก

2. การแยกไฟฟ้าระหว่างสัญญาณอินพุตและสัญญาณเอาต์พุตตำแหน่งวาล์ว

3. ใช้ตัวตั้งค่าเพื่อตั้งค่าขีดจำกัดบนและล่างของแอคชูเอเตอร์ได้อย่างง่ายดาย

4. การใช้ตัวตั้งค่าทำให้สะดวกในการตระหนักถึงผลกระทบเชิงบวกและเชิงลบของแอคชูเอเตอร์ (ตั้งค่าเป็นการกระทำเชิงบวกเมื่อออกจากโรงงาน)

5. โดยการเปลี่ยนวิธีการเชื่อมต่อของ 1 และเทอร์มินัลบนบอร์ดเทอร์มินัลของตัวระบุตำแหน่ง (A) จะสะดวกในการเลือกเอาต์พุต "ค้าง" (เทอร์มินัล 1, 2 ไม่ลัดวงจร) และเอาต์พุตเป็นค่าที่ตั้งไว้ล่วงหน้า ( 1, ลัดวงจร 2 ขั้ว);

6. เมื่อสัญญาณอินพุตถูกตัดการเชื่อมต่อ ค่าเอาต์พุต 'พรีเซ็ต' สามารถตั้งค่าล่วงหน้าได้โดยใช้ตัวตั้งค่าภายในช่วง 0-100%;

7. มันง่ายมากและแม่นยำในการใช้ตัวตั้งค่าเพื่อปรับจุดศูนย์และช่วงเอาต์พุตตำแหน่งวาล์วเต็ม และสามารถทำได้เพียงครั้งเดียว และการติดตั้งโพเทนชิโอมิเตอร์ป้อนกลับตำแหน่งวาล์วไม่จำเป็นต้องแม่นยำ

8. เมื่อมีสิ่งแปลกปลอมในวาล์วที่ทำให้เกิดแรงบิดเกิน (สัญญาณตำแหน่งวาล์วไม่เปลี่ยนแปลง) ตัวระบุตำแหน่งจะปิดกำลังของเซอร์โวมอเตอร์โดยอัตโนมัติหลังจากผ่านไป 8 วินาที (2) วิธีการเชื่อมต่อ

1. เชื่อมต่ออย่างถูกต้องตามแผนภาพการเดินสายไฟบนตัวระบุตำแหน่งอัจฉริยะ

2. เปิดแผ่นปิดพอร์ตสายไฟของอุปกรณ์ตั้งค่าที่ด้านล่างของแอคชูเอเตอร์ และเสียบปลั๊กสายเคเบิลข้อมูลของอุปกรณ์ตั้งค่ามือถือเข้ากับช่องเสียบ USB ในพอร์ตสายไฟของอุปกรณ์ตั้งค่า (รองรับการเสียบปลั๊กแบบร้อน) (หากติดตั้งด้วยการตั้งค่ารีโมทคอนโทรล ไม่จำเป็นต้องดำเนินการขั้นตอนที่ 2 เพียงจัดตำแหน่งตัวตั้งค่าระยะไกลให้ตรงกับตัวตั้งค่าแบบสุ่มที่ด้านล่างของแอคชูเอเตอร์และทำงานภายในระยะ 1 เมตร)

3. หลังจากยืนยันว่าสายไฟถูกต้องแล้ว ให้เปิดแหล่งจ่ายไฟ 220V หลังจากนั้นไม่กี่วินาที ตัวเลขในแถวบนจะแสดงตัวย่อพินอินว่า "Tianyi" และตัวเลขบนอุปกรณ์ตั้งค่ามือถือจะแสดงเป็นการสแกน และเข้าสู่สถานะรอการสื่อสาร
