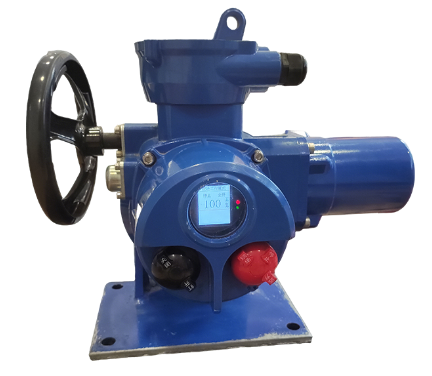

แอคทูเอเตอร์วาล์วไฟฟ้า
คุณสมบัติของผลิตภัณฑ์
• actuators วาล์วไฟฟ้าประเภท q เหมาะสำหรับวาล์วผีเสื้อวาล์วบอล ฯลฯ ซึ่งจำเป็นต้องเปลี่ยน 90 องศา แอคทูเอเตอร์เหล่านี้มีขนาดเล็กน้ำหนักเบาประสิทธิภาพสูงความน่าเชื่อถือสูงความสามารถในการป้องกันสูงเสียงรบกวนต่ำและอื่น ๆ การดำเนินการทั้งที่ไซต์และการควบคุมระยะไกลสามารถดำเนินการได้ ดังนั้นพวกเขาจึงถูกนำไปใช้ในอุตสาหกรรมปิโตรเลียมและเคมีโรงไฟฟ้าการบำบัดน้ำและทำกระดาษ
• Freya ควบคุมการออกแบบผลิตและจัดหาแอคทูเอเตอร์และบริการที่มีคุณภาพสูงที่เกี่ยวข้องกับวาล์วอัตโนมัติ
•ด้วยประสบการณ์มานานหลายปีของเราในด้านระบบอัตโนมัติเราได้เปิดตัวคิวซีรีส์ของแอคทูเอเตอร์ไฟฟ้าซึ่งมีขนาดกะทัดรัดทนทานเชื่อถือได้และสามารถรวมเข้ากับระบบควบคุมที่ซับซ้อนได้อย่างสมบูรณ์
•เราพร้อมเสมอที่จะให้แอคทูเอเตอร์และอุปกรณ์เสริมซีรี่ส์ Q ของเรารวมถึงบริการที่มีคุณภาพ
•การก่อสร้างขนาดกะทัดรัดและแข็งแกร่งน้ำหนักเบา
•การเปลี่ยนแปลงแรงบิดที่หลากหลาย (จากขั้นต่ำ 50nm ถึงสูงสุด 5000nm)
•ที่อยู่อาศัยอลูมิเนียมแบบอะโนไดซ์ฮาร์ดทั้งภายในและภายนอกด้วยการเคลือบสีอุณหภูมิสูงภายนอกสำหรับใช้กับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
•สิ่งที่แนบมาใช้แมวน้ำเรเดียลและโอริงที่ให้การป้องกันการกันน้ำ IP67 และ LP68 ที่เป็นตัวเลือก
•มาตรฐาน LSO5211
• Bushing ไดรฟ์แบบถอดได้เพื่อให้ง่ายขึ้นและติดตั้ง
•การล็อคตัวเองโดยการใส่เกียร์หนอนคู่ (ไม่จำเป็นต้องเบรก)
•จะระบุและแก้ไขขั้นตอนโดยอัตโนมัติ การป้องกันความล้มเหลวเฟสอัตโนมัติปกป้องความปลอดภัยของอุปกรณ์
•ระบบตรวจจับแรงบิดเชิงกลที่เชื่อถือได้ให้การทำงานที่ปลอดภัยในสภาพโอเวอร์โหลด
•หน้าต่างและตัวบ่งชี้ขนาดใหญ่ให้ตำแหน่งที่ดีขึ้นจากระยะไกล
•จำนวนตัวเลือกการควบคุมตำแหน่งในท้องถิ่นเพื่อให้การว่าจ้างและการดำเนินงานภาคสนามง่าย
โครงสร้างผลิตภัณฑ์
1 อินเตอร์เฟส LCD
อินเทอร์เฟซ LCD สามารถแสดงข้อมูลข้อความองค์ประกอบกราฟิกและคุณสมบัติของแอคทูเอเตอร์ . 1 ปุ่มสวิตช์ควบคุมแบบไม่ใช้ Sunk ถูกนำมาใช้เพื่อให้แน่ใจว่าฟังก์ชั่นกันน้ำที่สมบูรณ์ แผงวงจรในตัวมีการแยกพลังงานที่เชื่อถือได้จากสัญญาณสัญญาณรบกวนภายนอกโดยองค์ประกอบการแยกแสง หากมีการเหนี่ยวนำสวิตช์ที่ทนทานเกินเพื่อความปลอดภัยของมอเตอร์และวาล์วแอคชูเอเตอร์จะปฏิเสธที่จะรับรู้โดยเซ็นเซอร์อื่น ๆ ก่อนที่ผู้ปฏิบัติงานจะป้อนปุ่มตำแหน่งบ้าน (รีเซ็ต)
2 การเลือกโหมดควบคุม
สวิตช์ที่เลือก "รีโมต"-"หยุด"-"ท้องถิ่น" ที่ติดตั้งบนอุปกรณ์ปฏิบัติการท้องถิ่นสามารถใช้ในการตั้งค่าการดำเนินการระยะไกล (รีโมทคอนโทรล) หรือการดำเนินการในพื้นที่ (ควบคุมท้องถิ่น) หรือโหมดหยุด
3 การดำเนินการไฟฟ้าในท้องถิ่น
สวิตช์ปฏิบัติการ "เปิด"-"ปิด" ที่ติดตั้งบนอุปกรณ์ปฏิบัติการท้องถิ่นสามารถใช้เพื่อเปิดหรือปิดแอคทูเอเตอร์ในเครื่อง
4 มอเตอร์
มอเตอร์เฉพาะวาล์วที่สามารถถอดประกอบได้อย่างอิสระมีลักษณะของแรงบิดเริ่มต้นสูงและความเฉื่อยเล็ก ๆ มอเตอร์เหนี่ยวนำกรงกระรอกที่มีเทอร์โมสตัทฝังตัว เทอร์โมสตัทในตัวตรวจจับอุณหภูมิที่เพิ่มขึ้นอย่างแม่นยำเพื่อป้องกันไม่ให้มอเตอร์สร้างความเสียหาย
5 การทำงานไฟฟ้า
มอเตอร์ขับเคลื่อนหนอนไฟฟ้าผ่านคู่เฟืองเดือยระยะแรกและหนอนขับเพลาประหลาดเพื่อหมุนผ่านเกียร์หนอนทองแดงรวมกับมัน โครงสร้างเกียร์ที่ลดลงนี้มีประสิทธิภาพการล็อคตัวเองเมื่อมอเตอร์หยุดวาล์วจะถูกล็อคในตำแหน่ง
6 การควบคุมจังหวะการควบคุมแรงบิดและการเปิดกลไกการระบุกลไก
การควบคุมโรคหลอดเลือดสมองใช้กลไก CAM เพลาลูกเบี้ยวจะถูกซิงโครไนซ์กับเพลาเอาท์พุทและสวิตช์ไมโครสองตัวจะถูกตั้งค่าตามลำดับในทิศทางการเปิดและปิดปลายด้านบนของเพลาลูกเบี้ยวติดตั้งปุ่มหมุนเพื่อระบุตำแหน่งวาล์ว การควบคุมแรงบิดหนอนไฟฟ้ามาพร้อมกับกลุ่มสปริงผีเสื้อการเคลื่อนไหวตามแนวแกนของหนอนไฟฟ้านั้นเป็นสัดส่วนกับแรงบิดเอาท์พุทของเพลาเอาท์พุทและการเคลื่อนไหวของหนอนจะถูกแปลงเป็นการหมุนของเพลาแรงบิดผ่านชั้นวางและโครงสร้างปีกนก มีการติดตั้งลูกเบี้ยวบนเพลาแรงบิดและไมโครสวิทช์มีให้ในทิศทางของการเปิดและปิด
7 การดำเนินการด้วยตนเอง
เมื่อมีการหมุนด้วยมือหนอนด้วยตนเองจะขับเกียร์ด้านนอกของเฟืองวงแหวนคงที่เพื่อหมุนและเกียร์ด้านในของเฟืองวงแหวนคงที่และเกียร์ดาวเคราะห์จะเป็นรถไฟเกียร์แกนคงที่เพื่อขับเพลาเอาท์พุทเพื่อหมุน ดังนั้นการแปลงการดำเนินการด้วยตนเองและไฟฟ้าของแอคทูเอเตอร์จึงเสร็จสมบูรณ์ผ่านการแปลงบทบาทของอุปกรณ์วงแหวนคงที่ ไม่มีคลัตช์และไม่จำเป็นต้องสลับที่จับเพื่อให้ได้การสลับอัตโนมัติอย่างสมบูรณ์
8 กล่องเทอร์มินัล
โพรงเทอร์มินัลที่ปิดผนึกอิสระสามารถมั่นใจได้ถึงความสมบูรณ์ของการปิดผนึกของส่วนไฟฟ้าของแอคทูเอเตอร์ไฟฟ้าเมื่อทำการเดินสายในสถานที่และในขณะเดียวกันก็เป็นไปตามข้อกำหนดการป้องกันการระเบิดของผลิตภัณฑ์
9 ขีด จำกัด ทางกล
มีสกรูขีด จำกัด ที่ปรับได้ในแต่ละทิศทางของการเปิดและปิด มีการติดตั้งปะเก็นปิดผนึกพิเศษบนสกรูขีด จำกัด เพื่อให้แน่ใจว่าประสิทธิภาพการปิดผนึกที่ดีของส่วนนี้
กรณีสนาม
อุปกรณ์เสริมผลิตภัณฑ์
ข้อกำหนดมาตรฐาน
|
เกรดป้องกัน |
มาตรฐาน IP65/IP67 IP68 พิเศษ |
|
แหล่งจ่ายไฟ |
AC380V สามเฟส --- 460V 50/60Hz เฟสเดี่ยว: AC110V-AC220V DC24V AC24V 50/60Hz |
|
รอบการทำงาน (เปิด-ปิด) |
สั้น 10 นาที (คำสั่งพิเศษ 30 นาที) |
|
รอบการทำงาน (การปรับ) |
สั้น 10 นาที (คำสั่งพิเศษ 30 นาที) |
|
เครื่องยนต์ |
มอเตอร์เหนี่ยวนำกรงกระรอก |
|
ขีด จำกัด สวิตช์ |
2 แต่ละครั้งสำหรับการเปิดและปิด (SPDT 250VAC/16A การจัดอันดับ) |
|
สวิตช์แรงบิด |
1 สำหรับการเปิดและปิด (SPDT 250VAC/16A การจัดอันดับ) |
|
การป้องกันติดขัด |
การป้องกันความร้อนสูงเกินไป |
|
มุมเดินทาง |
90 องศา |
|
ตัวบ่งชี้ตำแหน่ง |
ตัวบ่งชี้เชิงกลอย่างต่อเนื่องด้วยลูกศร |
|
ล็อคตัวเอง |
จัดทำโดย Double Worm Gearing (ไม่มีเบรก) |
|
จุกกล |
1 แต่ละครั้งสำหรับการเดินทางแต่ละครั้ง (เปิดและปิด), ภายนอกและปรับได้ |
|
อุณหภูมิแวดล้อม |
Standard: -20-+60 Degree Onteral: -40-+80 องศา |
|
ความชื้นรอบข้าง |
90%RH Max (ไม่ใช่การควบแน่น) |
|
เกรดป้องกันการระเบิด |
Exdiibt4 IECEX ATEX สามารถรับรองการกำหนดเองได้ |
|
ฟังก์ชั่น |
LCD ภาษาจีน / ภาษาอังกฤษจอแสดงผลและฟังก์ชั่นการทำงานในท้องถิ่น ลำดับเฟสตนเองการระบุและการป้องกันการตัดการเชื่อมต่อเฟส การตั้งค่าและการควบคุมอินฟราเรด เทคโนโลยีการวินิจฉัยตนเองผิดปกติ Modbus, Profidbus DP, Hart |
|
สัญญาณ |
ตอบ: สัมผัสแบบแห้งแบบระยะไกลสัญญาณชีพจรสั้น (นิ้ว) B: หน้าสัมผัสแห้งแบบพาสซีฟระยะไกลสัญญาณพัลส์ยาว (ถือ) C: สัญญาณ DC24V ที่ใช้งานอยู่ D: สัญญาณ AC220V ที่ใช้งานอยู่ E: สัญญาณ DC4-20MA ระยะไกล |
|
สัญญาณตอบกลับ |
ตอบ: เปิดปิดปิดสัญญาณ (ติดต่อแห้งแบบพาสซีฟ) B: สัญญาณความผิดพลาด (หน้าสัมผัสแห้งแบบพาสซีฟ) C: สัญญาณตำแหน่งวาล์ว (DC4-20MA, DC1-5V, DC0-10V) D: สัญญาณการควบคุมระยะไกล (หน้าสัมผัสแห้งแบบพาสซีฟ) |
ข้อมูลทางเทคนิค
|
แบบอย่าง |
แรงบิด (N·m) |
สูงสุด ลำต้น เส้นผ่าศูนย์กลาง (มม.) |
คู่มือ อัตราส่วน |
เอาท์พุท ความเร็ว (r/min) |
AC380V |
AC220V |
น้ำหนัก กิโลกรัม |
|||
|
พลัง (kw) |
ปัจจุบัน (A) |
พลัง (kw) |
ปัจจุบัน (A) |
โดยตรง ติดตั้ง |
แผ่นเท้า ติดตั้ง |
|||||
|
Fry-q-005 |
50 |
19 |
60:1 |
0.5 |
0.045 |
0.35 |
0.06 |
0.7 |
8.5 |
16 |
|
Fry-Q-010 |
100 |
19 |
60:1 |
0.5 |
0.06 |
0.5 |
0.09 |
1.0 |
9 |
17 |
|
Fry-Q-015 |
100 |
28 |
90:1 |
0.5 |
0.06 |
0.5 |
0.09 |
1.0 |
17 |
25 |
|
FRY-Q-020 |
200 |
28 |
90:1 |
0.5 |
0.09 |
0.7 |
0.12 |
1.5 |
17 |
25 |
|
Fry-Q-030 |
300 |
28 |
90:1 |
0.5 |
0.12 |
0.8 |
0.15 |
2.0 |
17 |
25 |
|
Fry-Q-040 |
400 |
28 |
90:1 |
0.5 |
0.15 |
0.9 |
0.18 |
2.5 |
18 |
26 |
|
Fry-Q-060 |
600 |
38 |
87:1 |
0.5 |
0.18 |
1.0 |
0.25 |
3.0 |
25 |
41 |
|
Fry-Q-090 |
900 |
38 |
87:1 |
0.5 |
0.25 |
1.5 |
0.37 |
4.0 |
26 |
50 |
|
Fry-Q-120 |
1200 |
38 |
87:1 |
0.5 |
0.25 |
1.5 |
0.37 |
4.0 |
27 |
51 |
|
Fry-q-180 |
1800 |
38 |
87:1 |
0.5 |
0.37 |
2.0 |
0.55 |
5.0 |
28 |
67 |
|
Fry-Q-300 |
3000 |
55 |
348:1 |
0.5 |
0.37 |
2.0 |
0.55 |
5.0 |
39 |
77 |
|
Fry-Q-400 |
4000 |
55 |
348:1 |
0.5 |
0.55 |
3.0 |
0.75 |
7.0 |
40 |
78 |
|
Fry-Q-500 |
5000 |
55 |
348:1 |
0.5 |
0.55 |
3.0 |
0.75 |
7.0 |
41 |
82 |
บันทึก:
1. ภายใต้แรงดันไฟฟ้าที่ได้รับการจัดอันดับอัตราส่วนของกระแสแยมต่อกระแสไฟฟ้าที่ได้รับการจัดอันดับของมอเตอร์คือ 7 และความอดทนคือ +20% ของค่าที่รับประกัน
2. LF มีข้อกำหนดพิเศษ บริษัท สามารถให้ความเร็วอื่น ๆ : 0.25/1/2/3/4 (r/min) ฯลฯ
ขนาด
|
แบบอย่าง |
B1 |
B2 |
H |
H1 |
H2 |
L |
L1 |
D |
|
Fry-q-005/015 |
68 |
114 |
156 |
270 |
73 |
250 |
157 |
140 |
|
Fry-q-020/040 |
91 |
157 |
191 |
273 |
103 |
332 |
208 |
160 |
|
Fry-Q-060/180 |
143 |
203 |
227 |
309 |
126 |
424 |
232 |
250 |
|
Fry-Q-300/800 |
143 |
203 |
291 |
373 |
190 |
424 |
232 |
250 |
ขนาดการเชื่อมต่อ
|
แบบอย่าง |
B1 |
B2 |
H |
H1 |
H2 |
L |
L1 |
D |
|
Fry-q-005/015 |
68 |
114 |
156 |
270 |
73 |
250 |
157 |
140 |
|
Fry-q-020/040 |
91 |
157 |
191 |
273 |
103 |
332 |
208 |
160 |
|
Fry-Q-060/180 |
143 |
203 |
227 |
309 |
126 |
424 |
232 |
250 |
|
Fry-Q-300/800 |
143 |
203 |
291 |
373 |
190 |
424 |
232 |
250 |
ขนาดการเชื่อมต่อ
|
แบบอย่าง |
รูปแบบหน้าแปลน |
d1 |
d2 |
d3 |
n-d4 |
D7 |
H |
h |
h1 |
||
|
ที่สงวนไว้ |
สูงสุด |
||||||||||
|
Fry-q-005 |
FB1 |
77 |
57 |
4-M6 |
12.7 |
12.7 |
35 |
||||
|
Fry-Q-010 |
FB1 |
77 |
57 |
4-M6 |
15.9 |
15.9 |
35 |
3 |
2 |
||
|
F05 |
65 |
35 |
50 |
4-M6 |
8 |
18 |
35 |
||||
|
Fry-Q-015 FRY-Q-020 |
FB2 |
92 |
70 |
4-M8 |
19 |
19 |
42 |
||||
|
F07 |
90 |
55 |
70 |
4-M8 |
12 |
28 |
42 |
3 |
2 |
||
|
Fry-Q-030 Fry-Q-040 |
FB3 |
115 |
89 |
4-M12 |
22.2 |
22.2 |
42 |
||||
|
F10 |
125 |
70 |
102 |
4-M10 |
12 |
28 |
42 |
3 |
2 |
||
|
Fry-Q-060 |
FB3 |
115 |
89 |
4-M12 |
28.6 |
28.6 |
50 |
||||
|
F10 |
125 |
70 |
102 |
4-M10 |
15 |
38 |
50 |
3 |
2 |
||
|
Fry-Q-120 |
FB4 |
140 |
108 |
4-M12 |
31.7 |
31.7 |
50 |
||||
|
F12 |
150 |
85 |
125 |
4-M12 |
15 |
38 |
50 |
3 |
2 |
||
|
Fry-Q-120 Fry-q-180 |
FB5 |
197 |
159 |
4-M16 |
33.3 |
33.3 |
60 |
||||
|
F14 |
175 |
100 |
140 |
4-M16 |
20 |
38 |
60 |
3 |
3 |
||
|
Fry-q-180 Fry-Q-300 Fry-Q-500 |
FB5 |
197 |
159 |
4-M16 |
41.3 |
41.3 |
90 |
||||
|
F16 |
210 |
130 |
165 |
4-M20 |
20 |
60 |
90 |
3 |
3 |
||
แอปพลิเคชัน
