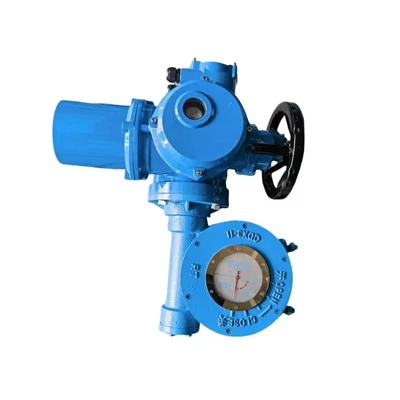

แอคชูเอเตอร์ไฟฟ้าควบคุมอัจฉริยะแบบหมุนหนึ่งในสี่รอบ

แอคชูเอเตอร์วาล์วไฟฟ้า

ตัวกระตุ้นวาล์วแบบหมุนส่วนอัจฉริยะซีรีส์ QT เป็นผลิตภัณฑ์เมคคาทรอนิกส์ เหมาะสำหรับการควบคุมวาล์วผีเสื้อ วาล์วลูกบอล วาล์วปลั๊ก และวาล์วอื่นๆ ที่หมุนได้ 90 องศา ตัวเครื่องของผลิตภัณฑ์นี้ทำจากอลูมิเนียมหล่อขึ้นรูป ซึ่งมีรูปลักษณ์สวยงาม ขนาดเล็กและน้ำหนักเบา มีลักษณะเฉพาะคือประสิทธิภาพสูง ความน่าเชื่อถือสูง ประสิทธิภาพในการป้องกันสูง และเสียงรบกวนต่ำ สามารถใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น ปิโตรเลียม อุตสาหกรรมเคมี โรงไฟฟ้า การบำบัดน้ำ การทำกระดาษ เป็นต้น

ผลิตภัณฑ์ซีรีส์ QT ประเภทพื้นฐานคือประเภทกลางแจ้ง และระดับการป้องกันคือ IP67 นอกจากนี้ยังสามารถทำเป็นประเภททนไฟได้ และระดับการทนไฟคือ Ex d IIB T4 G การออกแบบและตัวบ่งชี้ทางเทคนิคของผลิตภัณฑ์ซีรีส์นี้เป็นไปตามมาตรฐานแห่งชาติ GB/T 28270 "Intelligent Valve Actuator" ประสิทธิภาพการป้องกันการระเบิดของผลิตภัณฑ์ป้องกันการระเบิดเป็นไปตามข้อกำหนดของ GB3836.1 "สภาพแวดล้อมของก๊าซระเบิด ส่วนที่ 1: ข้อกำหนดทั่วไปสำหรับอุปกรณ์" และ GB 3836.2 "สภาพแวดล้อมของก๊าซระเบิด ส่วนที่ 2: อุปกรณ์ที่ได้รับการปกป้องโดยปลอกป้องกันเปลวไฟ "d""

คุณสมบัติหลัก

การออกแบบที่ไม่รบกวน ห้องเดินสายปิดผนึกสองชั้นอิสระ

การแก้ไขเฟสอัตโนมัติ, ป้องกันการสูญเสียเฟส

จอ LCD อินเทอร์เฟซภาษาจีน/อังกฤษ

รีโมทคอนโทรลอินฟราเรดและการตั้งค่าปุ่มที่หน้างาน ไม่จำเป็นต้องเปิดฝาครอบเพื่อใช้งาน

โครงสร้างไม่รบกวน:

ไม่จำเป็นต้องเปิดฝากล่องควบคุมเพื่อตั้งค่าพารามิเตอร์การควบคุมของผลิตภัณฑ์และแก้ไขวาล์วไฟฟ้า หลีกเลี่ยงความเสียหายต่อส่วนประกอบภายในที่เกิดจากการใช้งานไม่ถูกวิธี ขณะเดียวกันก็รับประกันประสิทธิภาพการปกป้องกลางแจ้งที่ดีของเครื่องจักรทั้งหมด

การควบคุมอัจฉริยะ:

มีการตรวจจับและวินิจฉัยความผิดพลาดในการทำงานโดยอัตโนมัติ ไม่มีการสูญเสียตำแหน่งวาล์วในสถานะปิดเครื่อง การแก้ไขลำดับเฟสอัตโนมัติและการป้องกันเฟสบล็อก การป้องกันมอเตอร์ร้อนเกินไปและการป้องกันการย้อนกลับทันที ฟังก์ชันการกำหนดค่ามาตรฐานและฟังก์ชันการหมุน

เซ็นเซอร์ตำแหน่ง:

ตัวเข้ารหัสที่ใช้มีความละเอียดในการวัดสูงและประสิทธิภาพที่เสถียร การวัดและการสอบเทียบตำแหน่งการทำงานการหมุนของเพลาส่งออกมีความแม่นยำ ปฏิบัติตามข้อกำหนดมาตรฐานของการเบี่ยงเบนซ้ำตำแหน่ง น้อยกว่าหรือเท่ากับ ± 1 องศา

รีโมทคอนโทรลอินฟราเรด:

ใช้สำหรับตั้งค่าพารามิเตอร์การทำงานของผลิตภัณฑ์และการดำเนินการในสถานที่และการค้นหาสัญญาณข้อผิดพลาด

สวิตซ์ลูกบิดแม่เหล็ก:

ใช้สำหรับการแปลงการควบคุมในสถานที่และระยะไกล การควบคุมสวิตช์ประตู การตั้งค่าพารามิเตอร์ และการดำเนินการอื่นๆ เป็นโครงสร้างเชิงกลแบบไม่ทะลุทะลวงขององค์ประกอบฮอลล์ในเครื่องทริกเกอร์สายแม่เหล็ก

มอเตอร์พิเศษ:

เป็นไปตามกฎข้อบังคับแห่งชาติที่เกี่ยวข้อง เหมาะกับลักษณะการโหลดของวาล์ว มีพารามิเตอร์แม่เหล็กไฟฟ้าที่เสถียร และมีองค์ประกอบควบคุมอุณหภูมิในตัว ซึ่งสามารถตระหนักถึงข้อกำหนดการควบคุมต่างๆ ของเครื่องจักรทั้งหมดได้

กลไกแรงบิด:

การควบคุมแรงบิดมีความเสถียร และความแม่นยำในการทำซ้ำสูงกว่าข้อกำหนดมาตรฐาน ซึ่งสามารถตอบสนองการควบคุมแรงบิดและการป้องกันโอเวอร์โหลดของวาล์วได้อย่างเต็มที่ ตอบสนองข้อกำหนดมาตรฐานของการเบี่ยงเบนแรงบิดซ้ำน้อยกว่าหรือเท่ากับ 10%

จอแสดงผล LCD:

อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรของผลิตภัณฑ์ใช้หน้าจอ LCD ซึ่งมีคุณลักษณะของความคมชัดสูง ความสว่างสูง คอนทราสต์สูง และความน่าเชื่อถือสูง สามารถแสดงเมนูและดูข้อมูลต่างๆ เช่น ตำแหน่งจังหวะและสถานะแรงบิดแบบเรียลไทม์ สามารถรับคำสั่งจากรีโมทคอนโทรลอินฟราเรดได้

หน่วยควบคุมหลัก:

ประกอบด้วยส่วนประกอบต่างๆ เช่น ไมโครโปรเซสเซอร์และวงจรรวมขนาดใหญ่พิเศษ ที่มีการออกแบบและกระบวนการผลิตที่ยอดเยี่ยม และเป็นฮาร์ดแวร์สำหรับใช้งานฟังก์ชันควบคุมต่างๆ ของผลิตภัณฑ์

คู่เกียร์แบบกลไก:

โครงสร้างเรียบง่ายและเชื่อถือได้ ประสิทธิภาพการส่งผ่านสูง และเสียงก็เบา ความแม่นยำในการกลึงของล้อหนอนเหล็กโครงสร้างโลหะผสมและล้อหนอนโลหะผสมทองแดงนั้นสูง กระบวนการอบชุบด้วยความร้อนนั้นล้ำหน้า และความจุในการรับน้ำหนักและอายุการใช้งานนั้นตรงตามข้อกำหนดมาตรฐาน

เพลาส่งกำลัง:

ใช้รูปร่างของข้อต่อแบบสไพลน์ ซึ่งช่วยให้การดีบักของวาล์วสะดวกยิ่งขึ้น

การสลับแบบแมนนวล/ไฟฟ้าและกลไกแบบแมนนวล:

ระบบขับเคลื่อนแบบกึ่งอัตโนมัติ ประสิทธิภาพเสถียรและเชื่อถือได้

โครงสร้างการปิดผนึกและแผงขั้วต่อ:

ช่องเดินสายของผลิตภัณฑ์ใช้โครงสร้างปิดผนึกสองชั้น ซึ่งช่วยให้มั่นใจได้ว่าช่องควบคุมไฟฟ้าจะปิดผนึกระหว่างการเดินสายในสถานที่ แผงขั้วต่อมีโครงสร้างการออกแบบที่เหมาะสม มีบล็อกขั้วต่อเพียงพอ และมีพื้นที่เดินสายเพียงพอภายในช่องเดินสาย ซึ่งสะดวกสำหรับการเดินสายในสถานที่

ฟังก์ชั่นการป้องกัน

การป้องกันแรงบิด

การป้องกันการติดขัด

การป้องกันการสูญเสียเฟส

ระบบป้องกันความร้อนสูงเกินไป

ระบบป้องกันกระแสไฟเกิน

การป้องกันการสลับทิศทางการทำงาน

ข้อมูลทางเทคนิคหลัก

แหล่งจ่ายไฟ: C380V ± 10%, 50HZ (ควรแจ้งแรงดันไฟฟ้าพิเศษเมื่อสั่งซื้อ) AC220V, 50Hz, เฟสเดียว สัญญาณควบคุม:

การสัมผัสแบบพาสซีฟ ความกว้างของพัลส์มากกว่าหรือเท่ากับ 100ms สัญญาณควบคุมตำแหน่งระยะไกล 4-20mA (Ri น้อยกว่าหรือเท่ากับ 250Ω)

สัญญาณเอาท์พุต: สัญญาณตำแหน่งวาล์ว 4-20mA (Ro＜ 600Q);

สัญญาณสัมผัสสถานะแบบพาสซีฟ 220VAC/0.5A, 24VDC/3A

อุณหภูมิแวดล้อม: 20"C~+70C;

ความชื้นแวดล้อม: ＜90%; ไม่มีก๊าซกัดกร่อน

ด้ามจับรีโมทคอนโทรล: ระยะทางที่มีประสิทธิภาพ ＜2ม. แบตเตอรี่ AAA1.5V (7#) สองก้อน

การกำหนดค่าพื้นฐาน: รวมถึงการควบคุมปริมาณสวิตช์แบบโลคัลและระยะไกล เอาต์พุต 4-20 mA ของตำแหน่งวาล์ว โมดูลควบคุมตำแหน่งระยะไกล 4-20 mA อุปกรณ์ตรวจสอบ 1 เครื่อง รีเลย์สถานะที่กำหนดค่าได้ 8 ตัว

การกำหนดค่าขยาย: fieldbus (profibus DP) (Modbus) (deiceNet) ฯลฯ

ฟังก์ชั่นการป้องกัน

การแก้ไขลำดับเฟสอัตโนมัติ

โดยใช้เทคโนโลยีการติดตามลำดับเฟสแบบซิงโครนัส ช่วยระบุลำดับเฟสของแหล่งจ่ายไฟฟ้ากระแสสลับโดยอัตโนมัติ และปรับตัวกระตุ้นเพื่อให้ทำงานด้วยคำสั่งควบคุมที่ถูกต้อง ช่วยป้องกันไม่ให้วาล์วเสียหายอันเกิดจากการต่อไฟฟ้าผิดพลาดได้อย่างมีประสิทธิภาพ

การป้องกันการกลับทิศทางทันที

เทคโนโลยีการควบคุมการหน่วงเวลาการย้อนกลับทันทีถูกนำมาใช้ เมื่อแอคชูเอเตอร์ได้รับสัญญาณควบคุมการทำงานย้อนกลับระหว่างการทำงาน ตรรกะการย้อนกลับทันทีจะหน่วงเวลาการทำงานโดยอัตโนมัติเพื่อป้องกันไม่ให้ภาระการกระแทกก่อให้เกิดความเสียหายต่อกลไกส่งกำลังเชิงกล การป้องกันการปลดบล็อกวาล์วอัตโนมัติจะปรับกระบวนการข้อมูลการทำงานของแอคชูเอเตอร์ไฟฟ้าให้เหมาะสมที่สุด เมื่อเกิดการทำงานแรงบิดเกินครั้งแรกในขั้นตอนใดขั้นตอนหนึ่ง แอคชูเอเตอร์ไฟฟ้าอัจฉริยะจะให้โอกาสในการกำจัดการอุดตันของวาล์วโดยอัตโนมัติ ซึ่งสามารถลดจำนวนการแจ้งเตือนความผิดพลาดแรงบิดเกินของแอคชูเอเตอร์และลดภาระงานบำรุงรักษาในสถานที่ของผู้ใช้

ฟังก์ชั่นป้องกันความปลอดภัยมอเตอร์อัจฉริยะ

การป้องกันการสูญเสียเฟส:

ระบบตรวจสอบการสูญเสียเฟสจะตรวจสอบแหล่งจ่ายไฟที่ทำงานอย่างต่อเนื่อง เมื่อแหล่งจ่ายไฟที่ทำงานสูญเสียเฟส ระบบตรวจสอบการสูญเสียเฟสจะหยุดการทำงานของมอเตอร์และส่งสัญญาณเตือนในพื้นที่และระยะไกล

ระบบป้องกันความร้อนสูงเกินไป

เซ็นเซอร์ป้องกันความร้อนถูกฝังไว้ในคอยล์มอเตอร์เพื่อตรวจจับการเปลี่ยนแปลงอุณหภูมิแบบเรียลไทม์ เมื่ออุณหภูมิร้อนเกินไป มอเตอร์จะหยุดทำงานและจะกลับมาทำงานอีกครั้งโดยอัตโนมัติเมื่ออุณหภูมิกลับมาเป็นปกติ

การป้องกันกระแสเกิน:

เมื่อแอคชูเอเตอร์ไฟฟ้าอยู่ในการทำงานปกติ หากมอเตอร์มีกระแสเกินเนื่องจากสาเหตุบางประการ หน่วยตรวจจับการควบคุมจะหยุดการทำงานของมอเตอร์ไม่ให้ทำงานต่อไป

การป้องกันแรงบิดเกิน

แอคชูเอเตอร์ไฟฟ้าจะทำหน้าที่ปกป้องวาล์วควบคุมระหว่างการทำงาน เมื่อวาล์วติดขัด (มีแรงบิดเกิน) หน่วยตรวจจับการควบคุมจะตัดวงจรควบคุมโดยอัตโนมัติ หยุดการทำงานของมอเตอร์ และแจ้งเตือนที่หน้างานและจากระยะไกล
