ตัวกระตุ้นไฟฟ้าอัจฉริยะแบบไม่รบกวน SD เป็นหน่วยการทำงานในเครื่องมืออัตโนมัติทางอุตสาหกรรม โดยรับสัญญาณควบคุมจากตัวควบคุม PLC และ DCS จากคอมพิวเตอร์ เช่น การปรับอัตโนมัติที่เสร็จสมบูรณ์ ซึ่งจำเป็นต่อระบบควบคุมอัตโนมัติสำหรับอุปกรณ์หลัก ใช้กันอย่างแพร่หลายในโรงไฟฟ้า โลหะวิทยา ปิโตรเลียม เหมืองเคมี อุตสาหกรรมเบา ร้านขายยา พลังงานก๊าซ วัสดุก่อสร้าง การขนส่งและรถไฟฟ้าใต้ดินในเมือง, การประปา, การบำบัดน้ำเสีย และอุตสาหกรรมอื่นๆ

พารามิเตอร์ทางเทคนิคหลักของตัวกระตุ้นไฟฟ้า SD

สัญญาณอินพุต:4-20mA อิมพีแดนซ์ 250 Ω,0-10mA อิมพีแดนซ์ 200 Ω

พื้นที่ตาย (ความไว):0.3-3% ปรับได้ต่อเนื่อง

ช่องอินพุต: ช่องอินพุตกระแสปริมาณอนาล็อกหนึ่งช่อง, ช่องสวิตช์ปรับระดับเสียงหนึ่งชุด

ช่องเอาต์พุต: 4-20mA อิมพีแดนซ์ DC > 50 Ω ช่องอินพุตแยกจากช่องเอาต์พุต

แรงบิดเอาต์พุตและการเดินทาง

การหมุนเชิงเส้น: 2000N-25000N ระยะการเคลื่อนที่ 10, 16, 25, 40, 100 มม.

การหมุนหนึ่งในสี่รอบ: 100-40000 นิวตันเมตร ระยะเคลื่อนที่ 90 องศา

หลายรอบ: การเคลื่อนที่ 40-400 นิวตันเมตร 1-50 วงกลม

ข้อผิดพลาดพื้นฐาน: ±1%; ±1.5%

ความแตกต่างของผลตอบแทน: น้อยกว่าหรือเท่ากับ ±1%

ลักษณะการหน่วง: ไม่มีการสั่น (การสั่นแบบคาบศูนย์)

ระดับการป้องกัน: IP67

สภาพแวดล้อมการปฏิบัติการ:

1.อุณหภูมิ: -28--+70 องศา

2.ความชื้น: น้อยกว่าหรือเท่ากับ 95%

3. การสั่นสะเทือน: ความถี่ 10-100 เฮิรตซ์ ความแรง 0 5 เท่าของความเร่งของแรงโน้มถ่วง

4.ผลกระทบ:<5g

5.ความกดอากาศ:72.5-106KPa

6. ห้ามใช้ก๊าซที่ไม่กัดกร่อนในอากาศโดยรอบในสถานที่ที่ติดไฟหรือระเบิดได้ (ผลิตภัณฑ์ป้องกันการระเบิดสามารถพบได้ในตัวอย่างผลิตภัณฑ์ป้องกันการระเบิดของบริษัทของฉัน)

แรงดันไฟและแหล่งจ่ายไฟ

เฟสเดียว: 220V--±10%50Hz

สามเฟส: 380V--±10%50Hz

*แรงดันไฟฟ้าพิเศษ ความถี่ต้องปรับแต่งล่วงหน้า

พิมพ์	โอเอ เอส บี เอส เอ+อาร์เอส บี+อาร์เอส
แรงบิดเอาต์พุต	100-136000N.m
มุมเลี้ยวที่มีประสิทธิภาพ	ช่วงที่ปรับได้คือ 0-105 องศา
ควบคุมความแม่นยำ	ข้อผิดพลาดพื้นฐาน ±1%; ความแตกต่างของผลตอบแทน น้อยกว่าหรือเท่ากับ 1%; พื้นที่ตาย น้อยกว่าหรือเท่ากับ 1%
สามารถปรับระยะการทำงานได้	"จุดศูนย์"±10% "การเดินทาง"35%-110%
อิมพีแดนซ์ของช่องอินพุต	250Ω
ช่องอินพุต	1 (แบ่งเป็น 3).
โหมดการแสดงผล	รหัสดิจิตอล LED (ปรับแต่ง LCD ตามความต้องการของลูกค้า)
ระดับการป้องกัน	ไอพี55-IP68
ความชื้นสัมพัทธ์	น้อยกว่าหรือเท่ากับ 95%
ก๊าซธรรมชาติเพื่อสิ่งแวดล้อม	ไม่มีก๊าซกัดกร่อน
การสั่นสะเทือนทางกล	XY210G. 0.2-34Hz. 30นาที
สายไฟ	ขนาด=1.5มม.²-4มม.²
สายสัญญาณ	ส=1.5มม.²
ทางเข้าเคเบิล	PG16 PE3/4 นิ้ว
ความต้องการพิเศษ	หากคุณมีความต้องการพิเศษสำหรับเวลาในการเดินทาง ขนาดการเชื่อมต่อ โหมดควบคุม อุณหภูมิสภาพแวดล้อม และอื่นๆ บริษัทของเราสามารถผลิตผลิตภัณฑ์ที่กำหนดเองโดยเฉพาะได้

ไดอะแกรมมิติแบบติดตั้งตรงในมุมหมุนหนึ่งในสี่ของนิวตันเมตร

โอเอ								โค้ดฐาน
เช่น
บีเอส
เอ+อาร์เอส
บี+อาร์เอส
	□	/						แรงบิดที่กำหนด	หน่วยแทนค่าดิจิตอล : 10N.m
			□					จัดหา	แรงดันไฟฟ้าพิเศษ: 110V 50Hz-480V 50Hz
								แรงดันไฟฟ้าพิเศษ: 110V 60Hz-480V 60Hz
				K				เฟสเดียว: 220V±10% 50Hz±1Hz
				F				สามเฟส: 380V±10% 50Hz±1Hz
					□			เวลาเดินทางที่กำหนด	การแทนค่าแบบดิจิทัล หน่วย:S
						H		โหมดการติดตั้ง	ติดตั้งบนแผ่นวางเท้า
						Z		ติดตั้งโดยตรง
							G	คุณสมบัติการควบคุม	) การปรับสัดส่วนแบบผสมผสาน สัญญาณทั้งอินพุตและเอาต์พุต:4-20ma
							L	ประเภทสองตำแหน่ง: ค่าการสลับอินพุต ค่าการสลับเอาท์พุต
							S	การแยกมอดูเลตตามสัดส่วน 4-20ma
							Y	ประเภทรีโมทคอนโทรล: ค่าการสลับอินพุต; เอาท์พุต4-20ma
							N	พร้อมรีโมทคอนโทรลและการควบคุมในพื้นที่

* K: เฟสเดียว: 220V±10% 50Hz±1Hz

F: สามเฟส: 380V±10% 50Hz±1Hz

คุณสมบัติของสินค้า

แผนผังมิติการติดตั้ง

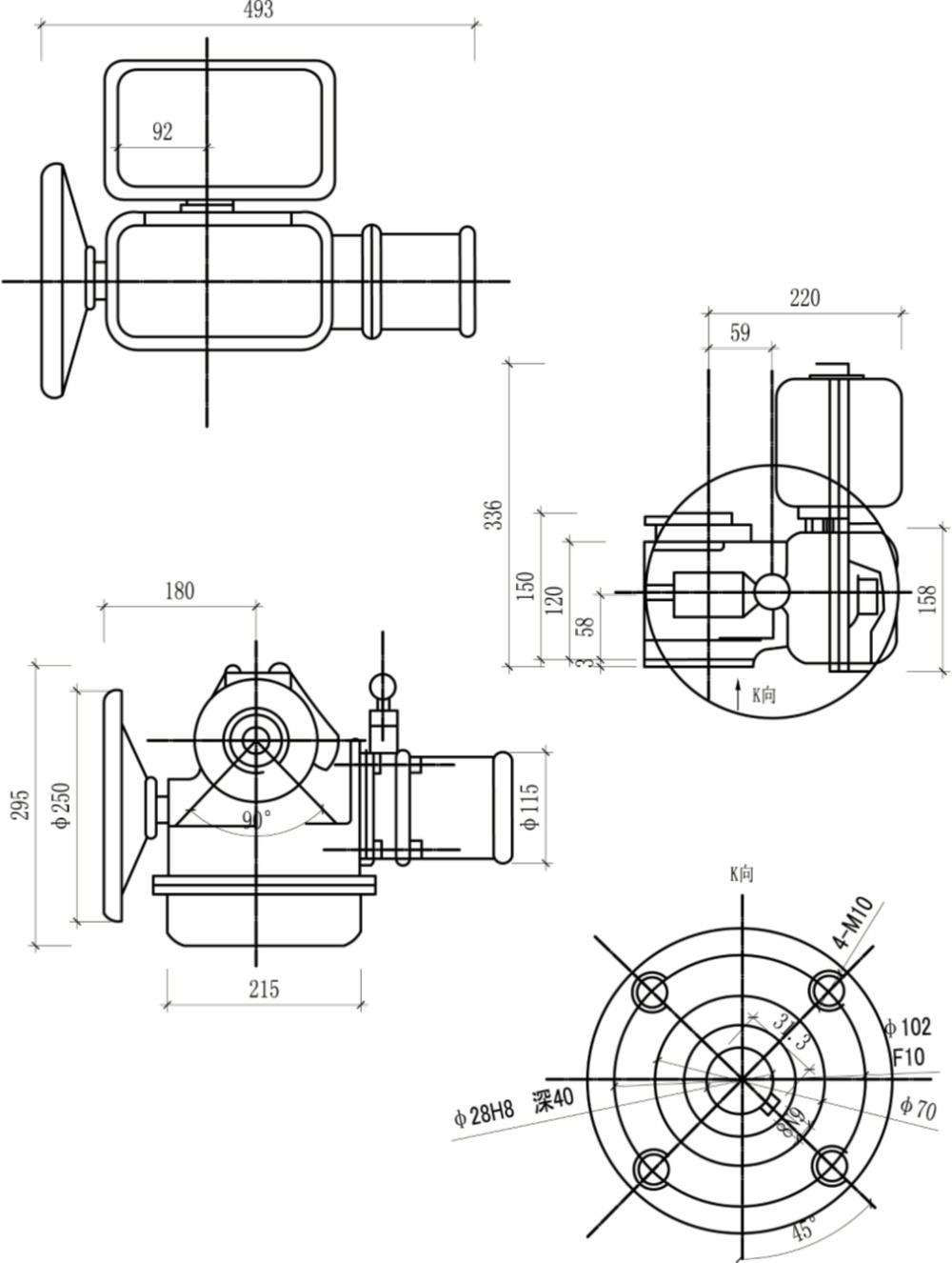

ไดอะแกรมขนาดการติดตั้งแบบติดแผ่นรองพื้น 100-600Nm

OA-10 ,AS-25 ติดตั้งแผ่นวางเท้า

BS-60 ติดตั้งแผ่นวางเท้า

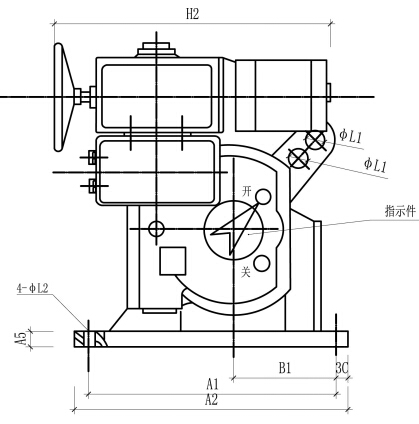

ไดอะแกรมขนาดการติดตั้งแบบติดแผ่นรองพื้น 1000-30000Nm

โหมด	A1	A2	A3	A4	A5	B1	B2	C	D1/D	E	F	H1	H2	H3	ΦL1	ΦL2
เอ+อาร์เอส100	240	280	150	190	12	140	45	170	200/250	28	131	450	510	295	2-Φ20	Φ17
บี+อาร์เอส160	375	435	175	235	18	225	87	170	200/250	30	178	517	580	361	2-Φ20	Φ22
บี+อาร์เอส250	500	560	180	240	18	240	97	230	200/250	34	170	602	580	361	2-Φ30	Φ22
บี+อาร์เอส400	500	560	180	240	18	240	97	230	200/250	34	184	602	612	361	2-Φ30	Φ22
บี+อาร์เอส600	480	540	260	320	22	200	108	267	350	40	216	700	580	361	Φ36	Φ22
บี+อาร์เอส800	575	645	330	420	30	240	160	300	400	48	230	889	650	361	Φ40	Φ32
บี+อาร์เอส1000	575	645	330	420	30	240	160	300	400	48	230	889	650	361	Φ40	Φ32
บี+อาร์เอส1200	575	645	330	420	30	240	160	300	400	48	240	889	650	361	Φ40	Φ32
บี+อาร์เอส1600	575	645	330	420	30	240	160	300	400	48	240	930	650	361	Φ40	Φ32
บี+อาร์เอส2000	600	670	330	420	30	280	165	355	400	48	240	1172	700	588	Φ40	Φ32
บี+อาร์เอส2600	640	710	330	420	30	300	165	360	400	48	240	1191	700	588	Φ40	Φ32
บี+อาร์เอส3000	640	710	330	420	30	300	165	360	400	48	240	1191	700	588	Φ40	Φ32

ไดอะแกรมมิติแบบติดตั้งตรงแบบหมุนหนึ่งในสี่รอบ

100-600ไดอะแกรมมิติการติดตั้งโดยตรง Nm

AS-25 ติดตั้งโดยตรง

BS-60 ติดตั้งโดยตรง

มิติการติดตั้งโดยตรง 1000Nm-8000Nm

โหมด

ระบบปฏิบัติการ iOS

หน้าแปลน

ช่องใส่กุญแจ

ความลึก

ΦA1

ΦA2

ΦA3

ΦA4

เอ+อาร์เอส100

F12

265

408

275

520

14JS9

Φ45E8

Φ125

Φ85

4XM12

160

บี+อาร์เอส160

F14

290

372

361

612

18JS9

Φ60EB

Φ140

Φ100

4XM16

175

บี+อาร์เอส250

F16

395

491

361

612

20JS9

Φ70E8

Φ165

Φ130

4XM20

250

บี+อาร์เอส400

F16

440

491

361

612

20JS9

Φ70E8

Φ165

Φ130

4XM20

250

บี+อาร์เอส600

F16

340

750

360

600

20JS9

105

Φ75E8

Φ165

Φ130

4XM20

200

บี+อาร์เอส800

F25

395

750

400

600

20JS9

145

Φ75E8

Φ254

Φ200

8XM16

300

โมเดลทดแทนในอุตสาหกรรม
