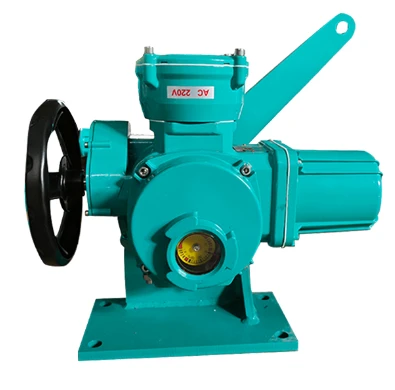

ตัวกระตุ้นวาล์วไฟฟ้า
โครงสร้างผลิตภัณฑ์
การส่งกำลัง
การส่งกำลังของแอคชูเอเตอร์ใช้กลไกการลดความแม่นยำซึ่งประกอบด้วยเฟืองตัวหนอนโลหะผสมทองแดงและตัวหนอนโลหะผสมเหล็ก เฟืองตัวหนอนและตัวหนอนทำงานแยกกันในจาระบี ซึ่งเหมาะสำหรับความแตกต่างของอุณหภูมิแวดล้อมและยังช่วยยืดอายุการใช้งานอีกด้วย
ขับเคลื่อนมอเตอร์
มอเตอร์ใช้มอเตอร์แรงเฉื่อยต่ำและมีแรงบิดสูง ซึ่งสามารถเข้าถึงแรงบิดสูงสุดได้อย่างรวดเร็วหลังจากที่มอเตอร์สตาร์ท และแทบไม่มีการเคลื่อนไหวเกินขีดจำกัดเมื่อไม่ตื่นเต้น มีเซ็นเซอร์อุณหภูมิที่แม่นยำในมอเตอร์ และขีดจำกัดอุณหภูมิเกินถูกกำหนดผ่านระบบควบคุม เพื่อหลีกเลี่ยงความเสียหายที่เกิดจากความร้อนสูงเกินไปของมอเตอร์
เปลือกป้องกันการกัดกร่อน
พื้นผิวด้านนอกของแอคชูเอเตอร์ใช้ฟิล์มสีที่แข็งแกร่งและการยึดเกาะที่แข็งแกร่งของสีโลหะพิเศษของโลหะผสมอลูมิเนียมซึ่งมีความทนทานต่อรังสียูวีที่แข็งแกร่ง ความต้านทานการกัดกร่อน และความแน่นสูง สามารถปรับปรุงอายุการใช้งานและคุณสมบัติการทำความสะอาดตัวเองของการเคลือบได้อย่างครอบคลุม และเป็น เหมาะสำหรับสภาพแวดล้อมการผลิตที่รุนแรงต่างๆ
กล่องเทอร์มินัล
กล่องขั้วต่อแบบปิดผนึกอิสระ ซึ่งสามารถรับประกันความสมบูรณ์ของการปิดผนึกของชิ้นส่วนไฟฟ้าในตัวกระตุ้นไฟฟ้าเมื่อทำการเดินสายในสถานที่
อินเตอร์เฟซเอาท์พุท
หน้าแปลนแอคชูเอเตอร์เป็นไปตามมาตรฐาน IS05210/5211 (GB12222/12223) และยังมีอินเทอร์เฟซหน้าแปลนที่สอดคล้องกับมาตรฐาน JB2920 และสามารถปรับแต่งเป็นพิเศษตามความต้องการของลูกค้า
โครงสร้างที่ปิดสนิท
แอคชูเอเตอร์ใช้โครงสร้างการออกแบบซีลสองชั้นเพื่อให้แน่ใจว่าแอคชูเอเตอร์นั้นกันน้ำและกันฝุ่น ระดับการป้องกันผลิตภัณฑ์มาตรฐานคือ IP67
ไฟฟ้าและการควบคุม
จอแสดงผล LCD อินเตอร์เฟซระหว่างมนุษย์กับเครื่องจักร
LCD ใช้จอ LCD แบบดอทเมทริกซ์กราฟิกและรหัสเซ็กเมนต์พร้อมแสงพื้นหลังเพื่อแสดงแรงบิด ตำแหน่งวาล์ว การตั้งค่าขีดจำกัด และสถานะการทำงานอื่นๆ และการเตือนเป็นภาษาจีน ตัวเลขและกราฟิก ซึ่งสามารถสังเกตและตั้งค่าได้อย่างชัดเจนแม้ในเวลากลางคืน ในเวลาเดียวกัน มีการติดตั้งไฟแสดงตำแหน่งวาล์ว LED สีแดงและสีเขียวสองตัว ซึ่งมีการเจาะที่แข็งแกร่งแม้ในสภาพแวดล้อมที่รุนแรง ทำให้ผู้ใช้สามารถเห็นสถานะการทำงานของแอคชูเอเตอร์ได้อย่างรวดเร็ว
ฟังก์ชั่นการควบคุมระยะไกลอินฟราเรด
แอคชูเอเตอร์ใช้เทคโนโลยีการควบคุมระยะไกลแบบอินฟราเรด ซึ่งช่วยให้สามารถโต้ตอบระหว่างมนุษย์กับเครื่องจักรผ่านหน้าต่างบทสนทนาที่ปิดสนิทโดยไม่ต้องเปิดฝาครอบแอคชูเอเตอร์ แม้ในสถานการณ์ที่เป็นอันตราย รีโมทคอนโทรลที่ปลอดภัยจากภายในสามารถตั้งค่าพารามิเตอร์ของแอคชูเอเตอร์ได้อย่างปลอดภัย
ฟังก์ชั่นการควบคุมบัส
โมดูลการสื่อสารใช้โครงสร้างอิสระที่ซ้อนทับบนเมนบอร์ดเพื่อตอบสนองความต้องการของสื่อการสื่อสารที่แตกต่างกันและระบบโปรโตคอลการสื่อสารที่แตกต่างกัน โปรโตคอลการสื่อสารที่รองรับในปัจจุบัน ได้แก่ ModbusRTU, PROFIBUS-DPV0/DPV1, HART, FF, DeviceNe (อุปกรณ์เสริม)
การวัดและการป้องกัน
การป้องกันแรงบิด
ป้องกันการติดขัด
การป้องกันการสูญเสียเฟส
การป้องกันความร้อนสูงเกินไป
การป้องกันกระแสเกิน
การป้องกันการสลับทิศทางการทำงาน
การวัดและการป้องกันแรงบิดที่แม่นยำ
การป้องกันการโอเวอร์โหลดของแอคชูเอเตอร์และการตรวจสอบการเปลี่ยนแปลงแรงบิดของวาล์วแบบเรียลไทม์:
(มาตรฐาน) การวัดแรงบิดเชิงกล: กลไกทริกเกอร์แรงบิดเชิงกลแบบดั้งเดิมมีข้อดีคือมีความสมบูรณ์ มีเสถียรภาพ และเชื่อถือได้ เราได้ปรับปรุงและอัปเกรดตามแรงบิดเดิม ทำให้อุปกรณ์แรงบิดมีความไวมากขึ้น และปรับปรุงอายุการใช้งานได้อย่างมาก
{ทางเลือก} การวัดแรงบิดแบบอิเล็กทรอนิกส์: โดยการตรวจจับกระแสไฟฟ้า แรงดันไฟฟ้า และฟลักซ์แม่เหล็กแบบเรียลไทม์ของมอเตอร์ และร่วมมือกับไมโครคอมพิวเตอร์ชิปตัวเดียวเพื่อการคำนวณที่ครอบคลุม ทำให้ได้แรงบิดเอาต์พุตที่แม่นยำเพื่อให้ได้การวัดอย่างต่อเนื่อง ระบบนี้ไม่จำเป็นต้องคำนึงถึงการสึกหรอทางกล ซึ่งช่วยเพิ่มความน่าเชื่อถือของระบบ
การวัดและการป้องกันการเคลื่อนที่ของตำแหน่งวาล์วที่แม่นยำ
แอคชูเอเตอร์ใช้ตัวเข้ารหัสสัมบูรณ์ {{0}} บิตเพื่อวัดการเคลื่อนที่ของตำแหน่งวาล์ว ด้วยการเคลื่อนที่ 4,096 รอบและความละเอียดของมุมเลี้ยวเดี่ยว 0.088 องศา ตัวเข้ารหัสถูกรวมเข้ากับมอเตอร์แม่เหล็ก ในกรณีที่ไฟฟ้าดับ ไม่จำเป็นต้องกังวลเกี่ยวกับการสูญเสียตำแหน่งวาล์วเมื่อใช้งานแอคชูเอเตอร์ด้วยตนเอง เทคโนโลยีป้องกันการกระวนกระวายใจขอบเขตขั้นสูงถูกนำมาใช้เพื่อให้แน่ใจว่าข้อมูลเอาต์พุตมีความเร็วสูง มีเสถียรภาพและเชื่อถือได้ ปรับปรุงเสถียรภาพและความน่าเชื่อถือของระบบได้อย่างมีประสิทธิภาพ
การวัดและการป้องกันมอเตอร์
ความร้อนเกิน: เมื่ออุณหภูมิของมอเตอร์เกินค่าการป้องกันความร้อนเกินที่ตั้งไว้ มอเตอร์จะถูกห้ามไม่ให้ทำงาน และข้อมูลสัญญาณเตือนมอเตอร์ร้อนเกินจะปรากฏขึ้น โอเวอร์โหลดและการลัดวงจร: วงจรที่ออกแบบด้วยชิปแปลงแรงดันไฟฟ้าที่มีความแม่นยำตรงตามการวัดที่แม่นยำของการเปลี่ยนแปลงกระแสไฟฟ้าขนาดใหญ่: คุณลักษณะป้องกันการหน่วงเวลาเกินและการป้องกันการลัดวงจรเป็นไปตามมาตรฐานที่เกี่ยวข้อง การป้องกันการกลับตัวทันที: โดยใช้เทคโนโลยีการควบคุมการหน่วงเวลาการกลับตัวทันที เมื่อแอคชูเอเตอร์ได้รับสัญญาณการทำงานย้อนกลับระหว่างการทำงาน ระบบควบคุมจะปิดตัวลงก่อน จากนั้นจึงดำเนินการย้อนกลับหลังจากการหน่วงเวลา เพื่อป้องกันความเสียหายต่อส่วนประกอบของระบบส่งกำลังทางกล เบรกอิเล็กทรอนิกส์: แอคชูเอเตอร์ไฟฟ้าแบบมอดูเลตใช้การตั้งค่าโซนตายตัวและเบรกอิเล็กทรอนิกส์เพื่อให้แน่ใจว่าวาล์วหยุดที่ตำแหน่งวาล์วที่ตั้งไว้
การป้องกันความปลอดภัยการควบคุมอัจฉริยะ
การป้องกัน ESD: ให้ฟังก์ชันการป้องกันฉุกเฉินที่ยืดหยุ่น และโหมดควบคุมการดำเนินการฉุกเฉินถูกกำหนดโดยพารามิเตอร์ โหมดการดำเนินการระหว่างการป้องกันฉุกเฉินสามารถตั้งค่าแยกกันได้ เช่น ตำแหน่งเปิดเต็มที่ ปิดเต็มที่ หรือค้างไว้ การป้องกันสถานะการควบคุม: การทำงาน ไซต์ หรือสถานะหยุดสามารถล็อคได้โดยการล็อคแบบกลบนฝาครอบกล่องไฟฟ้าเพื่อหลีกเลี่ยงการทำงานผิดพลาด สำหรับการเปลี่ยนการตั้งค่าพารามิเตอร์ คุณต้องป้อนรหัสผ่านเพื่อเข้าสู่อินเทอร์เฟซการตั้งค่า ฟังก์ชั่นการตรวจสอบแบบพาสซีฟ: สามารถแสดงข้อมูลตำแหน่งวาล์วได้อย่างแม่นยำในกรณีที่ไฟฟ้าขัดข้อง และสามารถรับรู้ฟังก์ชั่นการสืบค้นข้อมูลการทำงานของแอคชูเอเตอร์โดยไม่ต้องใช้แหล่งจ่ายไฟภายนอก การป้องกันความปลอดภัยเครือข่ายอัจฉริยะ (อุปกรณ์เสริม): รองรับการสื่อสารฟิลด์บัสสำรองแบบคู่ ในโหมดการสื่อสารซ้ำซ้อนคู่ เมื่อช่องสัญญาณหนึ่งล้มเหลว การสื่อสารจะสลับไปยังช่องสัญญาณอื่นโดยอัตโนมัติเพื่อให้แน่ใจว่าการสื่อสารและการทำงานของแอคชูเอเตอร์เป็นปกติ
