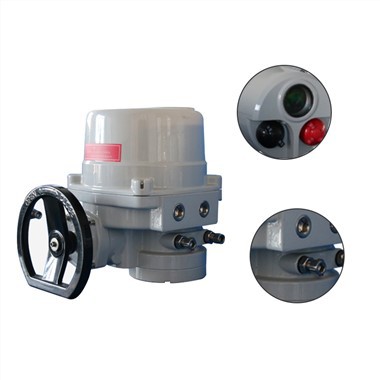

ตัวกระตุ้นการหมุนชิ้นส่วนไฟฟ้า

ตัวกระตุ้นวาล์วไฟฟ้า

ภาพรวมผลิตภัณฑ์

แอคชูเอเตอร์วาล์วไฟฟ้าซีรีส์ Q (ต่อไปนี้จะเรียกว่า: อุปกรณ์ไฟฟ้ารวม) เป็นผลิตภัณฑ์อัจฉริยะรุ่นใหม่ที่บริษัทของเราได้พัฒนาบนพื้นฐานของผลิตภัณฑ์ที่เป็นผู้ใหญ่ดั้งเดิมโดยการย่อยและดูดซับเทคโนโลยีการออกแบบและการผลิตของอุปกรณ์ไฟฟ้าต่างประเทศขั้นสูงต่างๆ เทคโนโลยีฟิลด์บัส เทคโนโลยีการเข้ารหัสแบบสัมบูรณ์ เทคโนโลยีการควบคุมระยะไกล การควบคุมสวิตช์แม่เหล็ก และเทคโนโลยีการควบคุมอัตโนมัติล่าสุดอื่น ๆ ผลิตภัณฑ์นี้มีข้อดีของโครงสร้างที่กะทัดรัด ขนาดเล็ก รูปลักษณ์ที่สวยงาม ประสิทธิภาพที่เชื่อถือได้และมีเสถียรภาพ ฯลฯ

สภาพแวดล้อมการทำงาน

แหล่งจ่ายไฟ: 380V/660V +-10%V

แรงดันไฟฟ้าควบคุม: 15V, 22V, 36V

อัตราหน้าที่: ระยะสั้น 10 นาที ฉนวน F-class

เนื้อหาฮาร์มอนิก: น้อยกว่าหรือเท่ากับ 5%

ระดับการป้องกัน: IP67

อุณหภูมิแวดล้อม: -20~+60 องศา ;

ความชื้นสัมพัทธ์: น้อยกว่าหรือเท่ากับ 90% (+25 องศา )

โครงสร้างผลิตภัณฑ์

ข้อมูลเบื้องต้นเกี่ยวกับโครงสร้างไฟฟ้าแบบรวม แอคชูเอเตอร์วาล์วไฟฟ้าชนิด Q ประกอบด้วยมอเตอร์ กลไกการลดความเร็ว ตัวควบคุมแรงบิด ตัวควบคุมระยะชัก พวงมาลัยบังคับเลี้ยว กลไกจำกัดทางกล ส่วนประกอบไฟฟ้าของไดรฟ์ โมดูลควบคุมอัจฉริยะ และสวิตช์เปิด - แผงการดำเนินงานไซต์

มอเตอร์:

ใช้มอเตอร์เฉพาะวาล์ว เชื่อมต่อโดยตรงกับเพลาตัวหนอน

กระปุกเกียร์:

ซีรีส์ Q ประกอบด้วยคู่เฟืองตัวหนอนคู่หนึ่ง กำลังของมอเตอร์จะถูกส่งไปยังเพลาส่งออกผ่านกระปุกเกียร์ เมื่อดำเนินการด้วยตนเอง ตัวหนอนแบบแมนนวลจะขับเคลื่อนเพลาเอาท์พุตเพื่อหมุนผ่านเฟืองดาวเคราะห์คู่หนึ่งและตัวเลื่อนแบบไขว้ กลไกการควบคุมแรงบิด:

ผลิตภัณฑ์ซีรีส์นี้มีฟังก์ชันการป้องกันแรงบิดแบบคู่ ได้แก่ การป้องกันการวัดแรงบิดแบบอิเล็กทรอนิกส์และการป้องกันแรงบิดเชิงกล เมื่อโมดูลวัดแรงบิดแบบอิเล็กทรอนิกส์ล้มเหลวและสูญเสียการควบคุม แรงบิดเชิงกลจะถูกใช้เป็นแนวป้องกันที่สองเพื่อปกป้องการทำงานของอุปกรณ์ที่ขับเคลื่อนและอุปกรณ์ไฟฟ้าเอง ทำให้การทำงานปลอดภัยและเชื่อถือได้มากขึ้น

หลักการทำงานของกลไกการควบคุมแรงบิดทางกลของซีรีย์ Q:

เมื่อเพลาส่งออกได้รับแรงบิดที่แน่นอน หนอนไม่เพียงแต่หมุนเท่านั้น แต่ยังทำให้เกิดการกระจัดในแนวแกนด้วย ชั้นวางแบบกลมบนตัวหนอนจะขับเคลื่อนเพลาเกียร์ให้หมุน ซึ่งจะขับเคลื่อนลูกเบี้ยวให้กดสวิตช์ไมโคร ตัดแหล่งจ่ายไฟของมอเตอร์ และหยุดมอเตอร์ ด้วยเหตุนี้จึงตระหนักถึงการควบคุมแรงบิดเอาท์พุตของอุปกรณ์ไฟฟ้าและ บรรลุวัตถุประสงค์ในการปกป้องวาล์วไฟฟ้า (สอบเทียบตามมาตรฐาน เมื่อออกจากโรงงาน)

ชุดประกอบตัวเข้ารหัสจังหวะ

ตัวเข้ารหัสสัมบูรณ์แบบเหนี่ยวนำแม่เหล็กใช้ในการวัดและป้องกันจังหวะ เมื่อทำงาน เพลาส่งกำลังเคลื่อนที่ของตัวเข้ารหัสจะหมุนพร้อมกันกับเพลาส่งออก และเครื่องเข้ารหัสจะแปลงตำแหน่งวาล์วที่รวบรวมไว้เป็นสัญญาณดิจิทัล ซึ่งประมวลผลโดยโมดูลควบคุมภายในและแปลงเป็นเปอร์เซ็นต์และแสดงบนหน้าจอ LCD ดังนั้น สามารถวางเพลาส่งออกได้อย่างแม่นยำ ตัวเข้ารหัสแบบสัมบูรณ์ไม่จำเป็นต้องมีแบตเตอรี่ สามารถบันทึกตำแหน่งวาล์วแบบเรียลไทม์เมื่อเปิดหรือปิดเครื่องได้ และไม่มีการสัมผัส ปราศจากการสึกหรอ เชื่อถือได้ และมีเสถียรภาพในการทำงาน

การสวิตชิ่งแบบแมนนวลด้วยไฟฟ้าและกลไกการทำงานแบบแมนนวล ซีรีส์ Q ใช้การออกแบบกลไกเกียร์ธรรมดาและกลไกเกียร์ไฟฟ้าที่เป็นอิสระอย่างสมบูรณ์ และไม่จำเป็นต้องมีโครงสร้างอัตโนมัติเต็มรูปแบบสำหรับการดำเนินการสวิตชิ่ง

เมื่อใช้งานแบบแมนนวล ต้องดึงหมุดล็อคออกก่อน และต้องดันเพลาแบบแมนนวลเข้าด้านใน เพลาแบบแมนนวลถูกปลดออกจากชิ้นส่วนกดไมโครสวิตช์ และไฟจะถูกตัดโดยอัตโนมัติ ฟันของเพลาแบบแมนนวลเชื่อมต่อกับพินทรงกระบอกบนเพลาตัวหนอน ในเวลานี้ หมุดล็อคจะล็อคเพลาแบบแมนนวล และการดำเนินการแบบแมนนวลสามารถทำได้โดยการหมุนวงล้อจักร หลังจากดำเนินการด้วยตนเองเสร็จสิ้น ให้ปล่อยวงล้อจักรแล้วดึงหมุดล็อคออก เพลาแบบแมนนวลจะเด้งออกมาโดยอัตโนมัติภายใต้แรงปฏิกิริยาของสปริงอัด ในเวลานี้ ฟันของเพลาแบบแมนนวลจะถูกปลดออกจากหมุดทรงกระบอกบนเพลาหนอนโดยอัตโนมัติ และหมุดล็อคจะล็อคเพลาแบบแมนนวลโดยอัตโนมัติ ในเวลาเดียวกัน ชิ้นส่วนกดไมโครสวิตช์ที่กดโดยเพลาแบบแมนนวลจะถูกจ่ายพลังงานโดยอัตโนมัติ และเข้าสู่การทำงานของไฟฟ้าอย่างปลอดภัย

การตรวจสอบคุณภาพ

1. ตรวจสอบผลิตภัณฑ์ที่ผลิตในสายการผลิตแอคชูเอเตอร์ไฟฟ้าทุกวัน ตรวจสอบ 100% ก่อนอื่นให้เปิดฝาครอบตัวบ่งชี้ ตรวจสอบว่าสายไฟสวยงามหรือไม่ มีการติดตั้งลิมิตแคมในทิศทางการเปิดและปิดอย่างครบถ้วนหรือไม่ ไม่ว่าจะเป็นตำแหน่งตัวชี้ สอดคล้องกับตำแหน่งจริงของแอคชูเอเตอร์ไม่ว่าจะขันสกรูด้านในให้แน่นแล้วล็อคฝาครอบหลังจากตรวจสอบว่าไม่มีสีลอกและคราบบนรูปลักษณ์ของแอคชูเอเตอร์ไฟฟ้าหรือไม่ และไม่ว่าจะเป็นประแจแบบแมนนวล ข้อต่อกันน้ำ แบบแมนนวล ฝุ่น ติดตั้งปลั๊ก กระจกมอง และฝาครอบกระจกมองภาพเรียบร้อยแล้ว หลังจากตรวจสอบว่าไม่มีข้อผิดพลาด ให้ใช้เครื่องเลเซอร์มาร์กกิ้งเพื่อทำเครื่องหมายหมายเลขผลิตภัณฑ์ที่ด้านหลังของแอคชูเอเตอร์ไฟฟ้า หมายเลขผลิตภัณฑ์ควรมีวันที่ของวัน และสุดท้ายรัดโฟมและเก็บไว้ในที่เก็บ

2. การตรวจสอบชุดวาล์วทั้งชุด: หลังจากที่ผู้ปฏิบัติงานของสายการผลิตวาล์วทำการดีบักเสร็จสิ้นแล้ว เขาจะนำใบสั่งการผลิตไปยังผู้ตรวจสอบคุณภาพ ซึ่งจะตรวจสอบใบสั่งผลิตและผลิตภัณฑ์ทีละรายการ (รายการตรวจสอบ: หมายเลข เส้นผ่านศูนย์กลาง วัสดุ และวิธีการเชื่อมต่อของวาล์ว ความดันสอดคล้องกับใบสั่งผลิต แรงดันไฟฟ้า ประเภทการควบคุม วิธีการเชื่อมต่อ ผลิตภัณฑ์ป้องกันการระเบิด และตัวกระตุ้นไฟฟ้าสอดคล้องกับใบสั่งผลิตหรือไม่ ไม่ว่าจะเป็นสกรู ของวาล์วและ แอคชูเอเตอร์ไฟฟ้าขันแน่นและมีชิ้นส่วนขาดหายไปหรือไม่)

3. การตรวจสอบก่อนการบรรจุ: ตรวจสอบว่าปริมาณผลิตภัณฑ์ รุ่น แรงดันไฟฟ้า วิธีการควบคุม และชิ้นส่วนอะไหล่สอดคล้องกับใบสั่งผลิตหรือไม่

4. สุ่มตรวจสินค้าในศูนย์แปรรูป: ทุกๆ วันในตอนเช้าและบ่าย นำรายการตรวจสอบไปที่ศูนย์แปรรูป สุ่มเลือกผลิตภัณฑ์แปรรูปจากแต่ละเครื่อง ค้นหาผู้ปฏิบัติงานของศูนย์แปรรูป แล้วถามเขา เพื่อวัดทีละรายการตามรายการตรวจสอบและเก็บบันทึกไว้

โรงงาน
