แอคชูเอเตอร์ไฟฟ้า
แอคชูเอเตอร์วาล์วไฟฟ้า DQ ประกอบด้วยแอคชูเอเตอร์วาล์วไฟฟ้าแบบหลายรอบขั้นที่หนึ่ง และกระปุกเกียร์แบบซ้อนทับขั้นที่สอง มีโครงสร้างที่กะทัดรัด ประสิทธิภาพที่เชื่อถือได้ การปรับที่สะดวก และจุดยึดอื่นๆ ดัชนีประสิทธิภาพถึงมาตรฐาน GB/T24923-2010
แอคชูเอเตอร์วาล์วไฟฟ้าซีรีส์นี้ใช้สำหรับวาล์วที่มีการหมุนส่วนหนึ่งของแผ่นวาล์ว เช่น บอลวาล์ว วาล์วปีกผีเสื้อ แดมเปอร์ ฯลฯ เป็นอุปกรณ์ขับเคลื่อนที่ขาดไม่ได้สำหรับวาล์วเพื่อให้ได้การควบคุมระยะไกล การควบคุมแบบรวมศูนย์ และการควบคุมอัตโนมัติ . เป็นหน่วยสำคัญในการควบคุมชุดท่ออุตสาหกรรม และมีการใช้กันอย่างแพร่หลายในโรงไฟฟ้า ปิโตรเลียม อุตสาหกรรมเคมี โลหะวิทยา และอุตสาหกรรมอื่นๆ
1. แหล่งจ่ายไฟ: สามเฟสสี่สาย, 380V, 50Hz (คำสั่งพิเศษสามารถเป็น 415V, 660V ฯลฯ ความถี่สามารถ 60Hz)
2. สภาพแวดล้อมการทำงาน: (หากเป็นแบบป้องกันการระเบิด โปรดดูคำแนะนำของแอคชูเอเตอร์ไฟฟ้าระดับแรก)
2.1 อุณหภูมิแวดล้อม: -20C-60C 2.2 ความชื้นสัมพัทธ์โดยรอบ: น้อยกว่าหรือเท่ากับ 90% (ที่ 25C)
2.3 สภาพแวดล้อมการทำงานไม่มีสื่อที่มีฤทธิ์กัดกร่อน ไวไฟ และระเบิดได้
2.4 ระดับการป้องกัน IP67
3. ระบบงานระยะสั้น เวลา 10 นาที

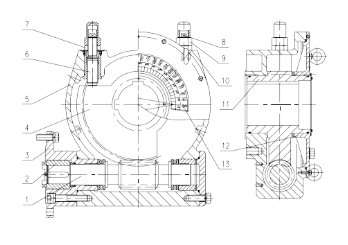

โครงสร้างผลิตภัณฑ์
1. หนอน
2. กรงเล็บ
3. หน้าแปลน
4. เกียร์หนอน
5. ร่างกาย
6. กองหน้าตัวปิด
7. น็อตล็อค
8. กองหน้าตัวเปิด
9. น็อตหัวหมวก
10. ปะเก็น
11. เพลาส่งออก
12. ปก
13. ตัวบ่งชี้
มอเตอร์พิเศษ
มอเตอร์สำหรับควบคุมวาล์วเป็นส่วนประกอบขับเคลื่อนของแอคชูเอเตอร์ไฟฟ้า และข้อกำหนดลักษณะเฉพาะของมอเตอร์นั้นแตกต่างจากมอเตอร์ทั่วไป เนื่องจากแอคชูเอเตอร์ทำงานบ่อยครั้งและมักจะอยู่ในสถานะเริ่มต้นทำงาน มอเตอร์จึงจำเป็นต้องมีคุณลักษณะของแรงบิดสตาร์ทสูง โมเมนต์ความเฉื่อยเล็กน้อย และกระแสสตาร์ทต่ำ เพื่อให้อุณหภูมิที่เพิ่มขึ้นของมอเตอร์ไม่สูงเกินไปเมื่อมอเตอร์ สตาร์ทบ่อยครั้งและมีแรงบิดเพียงพอที่จะทำให้แอคชูเอเตอร์ไฟฟ้าเคลื่อนที่จากแบบคงที่ไปสู่การทำงาน
กระปุกเกียร์และกลไกการสลับแบบแมนนวล
กระปุกเกียร์จะแปลงกำลังเอาท์พุตของมอเตอร์แรงบิดต่ำความเร็วสูงให้เป็นกำลังของเพลาเอาท์พุตของแอคชูเอเตอร์แรงบิดสูงความเร็วต่ำ สวิตช์แบบแมนนวลเป็นแบบกึ่งอัตโนมัติ กล่าวคือ เมื่อเป็นแบบแมนนวล ให้เลื่อนสวิตช์ไปตามทิศทางลูกศรบนที่จับสวิตช์ และสวิตช์จะรีเซ็ตโดยอัตโนมัติเมื่อมีไฟฟ้า
กลไกการควบคุมจังหวะ กลไกควบคุมแรงบิด กลไกการเปิด
หน้าที่ของกลไกควบคุมการเคลื่อนที่คือการจำกัดตำแหน่งขีดจำกัดทางไฟฟ้า กลไกการควบคุมแรงบิดเป็นกลไกป้องกันที่ออกแบบมาเพื่อปกป้องแอคชูเอเตอร์และวาล์ว กลไกการเปิดใช้เพื่อระบุทิศทางการเปิดและปิดและตำแหน่งของวาล์ว
หลักการทำงาน
แอคชูเอเตอร์ไฟฟ้าควบคุมเป็นส่วนบริหารหลักของระบบควบคุมอัตโนมัติ ใช้พลังงานจากแหล่งจ่ายไฟ AC แบบสามเฟสหรือเฟสเดียว รับสัญญาณมาตรฐาน (รวมถึงปริมาณแอนะล็อกและดิจิทัล) และแปลงสัญญาณนี้เป็นการกระจัดหรือมุมทางกลที่สอดคล้องกันเพื่อใช้งานกลไกการควบคุมเพื่อให้งานการปรับอัตโนมัติเสร็จสมบูรณ์ เมื่อแอคชูเอเตอร์ไฟฟ้าควบคุมอยู่ในสถานะอัตโนมัติ โมดูลควบคุมดิจิทัล MCU บนแอคชูเอเตอร์จะรับสัญญาณอะนาล็อกมาตรฐาน (4 ~ 20mA, DC) จากระบบควบคุมอัตโนมัติ และเปรียบเทียบกับสัญญาณอะนาล็อกมาตรฐาน (4 ~ 20mA, DC) จากเครื่องส่งสัญญาณตำแหน่งวาล์วบนแอคชูเอเตอร์ไฟฟ้า หากความแตกต่างระหว่างทั้งสองมีค่ามากกว่าโซนตายที่ตั้งไว้ตามความต้องการของผู้ใช้ โมดูลควบคุมดิจิทัล MCU จะส่งสัญญาณควบคุมเพื่อขับเคลื่อนแอคชูเอเตอร์ไฟฟ้าควบคุมให้ทำงานในทิศทางที่ลดการเบี่ยงเบนระหว่างทั้งสองจนกระทั่งค่าเบี่ยงเบนระหว่าง ทั้งสองมีค่าน้อยกว่าหรือเท่ากับโซนตายที่กำหนดโดยแอคชูเอเตอร์ไฟฟ้า โมดูลควบคุมดิจิทัล MCU จะส่งสัญญาณควบคุมเพื่อหยุดแอคชูเอเตอร์ไฟฟ้า เมื่อแอคชูเอเตอร์ไฟฟ้าควบคุมอยู่ในสถานะการทำงานแบบแมนนวลด้วยไฟฟ้า แอคชูเอเตอร์ไฟฟ้าสามารถทำงานได้โดยใช้ปุ่มเขย่าเบา ๆ ภายในของแอคชูเอเตอร์
การปรับตัว
เนื่องจากจำเป็นต้องประกอบแอคชูเอเตอร์นี้เข้ากับวาล์ว จึงจำเป็นต้องปรับกลไกการชัก กลไกแรงบิด และกลไกแสดงการเปิดของแอคชูเอเตอร์ไฟฟ้าก่อนใช้งานหลังการประกอบ หากตำแหน่งวาล์วเปิดสุดและปิดสุดถูกควบคุมโดยกลไกการชัก ก็ไม่จำเป็นต้องปรับกลไกแรงบิด หากตำแหน่งปิดสุดของวาล์วถูกควบคุมโดยกลไกแรงบิด หรือตำแหน่งเปิดสุดและปิดสุดถูกควบคุมโดยขีดจำกัดทางกล จะต้องปรับกลไกแรงบิดใหม่ 1. หากตำแหน่งวาล์วเปิดสุดและปิดสุดถูกควบคุมโดยกลไกจังหวะหรือกลไกแรงบิด จะต้องคลายขีดจำกัดทางกลก่อนที่จะปรับจังหวะหรือแรงบิด 2. หากตำแหน่งวาล์วเปิดสุดและปิดสุดถูกควบคุมโดยขีดจำกัดทางกลและกลไกแรงบิดส่งสัญญาณ วิธีการปรับจะเป็นดังนี้: ใช้งานแอคชูเอเตอร์ไฟฟ้าด้วยตนเองเพื่อให้วาล์วอยู่ในตำแหน่งที่กำหนดไว้ล่วงหน้า ปรับขีดจำกัดทางกลที่สอดคล้องกันเพื่อให้กระทบกับเพลาเอาท์พุต และขันน็อตล็อคและน็อตหมวกของหมุดหยุดให้แน่น ปรับกลไกแรงบิดและค่อยๆ เพิ่มค่าแรงบิดเอาท์พุตจนกระทั่งสามารถหมุนวาล์วเข้าที่
การใช้งาน
