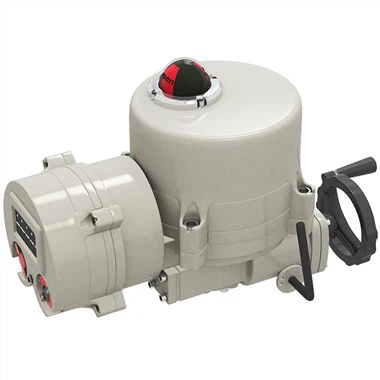

แอคทูเอเตอร์ไฟฟ้า SD
แอคชูเอเตอร์ไฟฟ้าแบบ SD-turn-turn turn เหมาะสำหรับวาล์วผีเสื้อวาล์วบอลวาล์วผีเสื้อแดมเปอร์วาล์วปลั๊ก ฯลฯ ซึ่งจำเป็นต้องเปลี่ยน 90 องศา
แอคทูเอเตอร์เหล่านี้มีโครงสร้างขนาดกะทัดรัดปริมาณขนาดเล็กลักษณะที่สวยงามประสิทธิภาพที่มั่นคงประสิทธิภาพสูงความน่าเชื่อถือสูงความสามารถในการป้องกันสูงและอื่น ๆ การดำเนินการทั้งที่ไซต์และการควบคุมระยะไกลสามารถดำเนินการได้ ดังนั้นพวกเขาจึงถูกนำไปใช้ในอุตสาหกรรมปิโตรเลียมและเคมีโรงไฟฟ้าการบำบัดน้ำและทำกระดาษ
ข้อดี
คุณสมบัติของผลิตภัณฑ์
•การก่อสร้างขนาดกะทัดรัดและแข็งแกร่งน้ำหนักเบา
•การเปลี่ยนแปลงแรงบิดที่หลากหลาย (ไตรมาสกลับ: 100-3000nm)
•ที่อยู่อาศัยอลูมิเนียมแบบอะโนไดซ์ฮาร์ดทั้งภายในและภายนอกด้วยการเคลือบสีอุณหภูมิสูงภายนอกสำหรับใช้กับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
•สิ่งที่แนบมาใช้แมวน้ำเรเดียลและโอริงที่ให้การป้องกันการกันน้ำ IP67 และ LP68 ที่เป็นตัวเลือก
•มาตรฐาน LSO5211
•จะระบุและแก้ไขขั้นตอนโดยอัตโนมัติ การป้องกันความล้มเหลวเฟสอัตโนมัติปกป้องความปลอดภัยของอุปกรณ์
•ระบบตรวจจับแรงบิดเชิงกลที่เชื่อถือได้ให้การทำงานที่ปลอดภัยในสภาพโอเวอร์โหลด
•หน้าต่างและตัวบ่งชี้ขนาดใหญ่ให้ตำแหน่งที่ดีขึ้นจากระยะไกล
•จำนวนตัวเลือกการควบคุมตำแหน่งในท้องถิ่นเพื่อให้การว่าจ้างและการดำเนินงานภาคสนามง่าย
•ส่วนประกอบควบคุมดิจิตอล
โครงสร้างผลิตภัณฑ์
1 [การดำเนินการในท้องถิ่น]
สวิตช์ที่เลือก "รีโมต"-"หยุด" "local" ที่ติดตั้งบนอุปกรณ์ปฏิบัติการท้องถิ่นสามารถใช้เพื่อตั้งค่าการดำเนินการระยะไกล (รีโมทคอนโทรล) หรือการดำเนินการในพื้นที่ (ควบคุมท้องถิ่น) หรือโหมดหยุด
2 [อินเตอร์เฟส LCD]
อินเทอร์เฟซ LCD ได้รับการออกแบบในแง่ของนิสัยการมองเห็นและการปฏิบัติงานของผู้ใช้และแสดงแรงบิดการเปิดวาล์วการตั้งค่า จำกัด และข้อมูลการเตือนความล้มเหลวในรูปแบบของข้อความและกราฟ
3 [[ฟังก์ชั่นการป้องกันที่ทนแรงบิด]
ผลิตภัณฑ์ใช้ระบบการวัดแรงบิดที่ออกแบบอย่างมืออาชีพเพื่อรับประกันการป้องกันการโอเวอร์โหลดของอุปกรณ์ ผู้ใช้สามารถตั้งค่าค่าการป้องกันสำหรับแรงบิดเกินที่ปิดและเปิดทิศทางในแง่ของเงื่อนไขเฉพาะ เมื่อแรงบิดที่เกิดขึ้นจริงโดยแอคทูเอเตอร์มาถึงหรือสูงกว่าค่าการป้องกันที่กำหนดไว้แอคทูเอเตอร์จะหยุดการเตือนความล้มเหลวของมอเตอร์และปล่อยออกมาทันที
4 [ฟังก์ชั่นการรวมระบบ]
การใช้ส่วนประกอบอิเล็กทรอนิกส์เพียงไม่กี่ตัวและหลีกเลี่ยงการเดินสายที่ซับซ้อนช่วยเพิ่มความน่าเชื่อถือของการควบคุมอิเล็กทรอนิกส์ของแอคทูเอเตอร์ไฟฟ้า
5 [เทคโนโลยีการเข้ารหัสสัมบูรณ์]
มอเตอร์ที่ใช้ในแอคทูเอเตอร์เป็นมอเตอร์พิเศษที่มีแรงบิดเริ่มต้นสูงความเฉื่อยหมุนต่ำกระแสเริ่มต้นขนาดเล็กและลักษณะเซอร์โวที่ดี มอเตอร์ได้รับอนุญาตให้เริ่มต้นบ่อยครั้งโดยทั่วไป 1,200 ครั้งต่อชั่วโมง
6 [มอเตอร์]
ที่จับการพลิกกลับด้วยตนเอง/ไฟฟ้าสามารถทำงานได้ตลอดเวลาอย่างปลอดภัย ในเวลาเดียวกันของการกดที่จับด้วยแรงที่เหมาะสมให้หมุนล้อมือช้าๆเพื่อขับคลัตช์ภายใน คลัตช์สามารถแยกได้โดยอัตโนมัติเมื่อมอเตอร์ไฟฟ้าเปิดอยู่และถูกล็อค
7 [การดำเนินการด้วยตนเอง]
ที่จับการพลิกกลับด้วยตนเอง/ไฟฟ้าสามารถทำงานได้ตลอดเวลาอย่างปลอดภัย ในเวลาเดียวกันของการกดที่จับด้วยแรงที่เหมาะสมให้หมุนล้อมือช้าๆเพื่อขับคลัตช์ภายใน คลัตช์สามารถแยกได้โดยอัตโนมัติเมื่อมอเตอร์ไฟฟ้าเปิดอยู่และถูกล็อค
8 [การป้องกันลำดับเฟส]
ด้วยการใช้เทคโนโลยีการซิงโครไนซ์เฟสผู้ใช้ไม่จำเป็นต้องพิจารณาลำดับเฟสของกระแสสลับสามเฟสเมื่อติดตั้งการเชื่อมต่อลวดของแอคทูเอเตอร์ LT สามารถรับประกันลำดับเฟสแหล่งจ่ายไฟที่ถูกต้องสำหรับมอเตอร์ไฟฟ้าสามเฟสและเปิดใช้งานแอคชูเอเตอร์ในการทำงานอย่างถูกต้องในแง่ของคำสั่งตลอดเวลาในระหว่างกระบวนการดำเนินการ
9 การวินิจฉัยตนเองและสัญญาณเตือนความผิดพลาด
ไฟฟ้าและการควบคุม
วิธีการควบคุม
การควบคุมในท้องถิ่น: การทำงานของปุ่ม, การทำงานของ Setter อินฟราเรด
DCS
การควบคุมการสลับระยะไกล: หน้าสัมผัสแห้งแบบพาสซีฟ, DC24V
การควบคุมแบบอะนาล็อกระยะไกล: DC4-20MA
การควบคุม ESD
การควบคุมการทำงานเป็นระยะ ๆ
การควบคุมสองสาย
FCS (ระบบควบคุม FieldBus)
ฟังก์ชั่นควบคุมบัส:
โมดูลการสื่อสารใช้โครงสร้างที่เป็นอิสระรวมอยู่ในคณะกรรมการหลักเพื่อตอบสนองความต้องการของสื่อการสื่อสารที่แตกต่างกันและระบบการสื่อสารที่แตกต่างกัน โปรโตคอลการสื่อสารที่รองรับในปัจจุบัน ได้แก่ Modbus RTU, Profibus-DP V0/DP V1, HART, FF, Devicene (ไม่บังคับ)
ฟังก์ชั่นการควบคุมระยะไกลอินฟราเรด:
แอคทูเอเตอร์ใช้เทคโนโลยีการควบคุมระยะไกลอินฟราเรดขั้นสูงซึ่งช่วยให้สามารถสนทนากับเครื่องจักรของมนุษย์ผ่านหน้าต่างบทสนทนาที่ปิดผนึกโดยไม่ต้องเปิดฝาครอบแอคชูเอเตอร์ แม้ในสถานการณ์ที่เป็นอันตรายการควบคุมระยะไกลที่ปลอดภัยภายในสามารถทำการตั้งค่าพารามิเตอร์และการทำงานระยะไกลของแอคทูเอเตอร์ได้อย่างปลอดภัย
การวัดและป้องกันแรงบิดที่แม่นยำ
ระบบวัดแรงบิดที่ออกแบบอย่างมืออาชีพเพื่อให้แน่ใจว่าการป้องกันการโอเวอร์โหลดแอคทูเอเตอร์และการตรวจสอบการเปลี่ยนแปลงแรงบิดของวาล์วแบบเรียลไทม์:
(การกำหนดค่ามาตรฐาน) การวัดแรงบิดเชิงกล: กลไกการกระตุ้นแรงบิดเชิงกลแบบดั้งเดิมมีข้อดีของวุฒิภาวะความเสถียรและความน่าเชื่อถือ เราได้รับการปรับให้เหมาะสมและอัพเกรดตามแรงบิดดั้งเดิมทำให้อุปกรณ์แรงบิดมีความอ่อนไหวมากขึ้นและอายุการใช้งานการบริการดีขึ้นอย่างมาก
(ไม่บังคับ) การวัดแรงบิดอิเล็กทรอนิกส์: โดยการตรวจจับกระแสเรียลไทม์แรงดันไฟฟ้าและฟลักซ์แม่เหล็กของมอเตอร์และทำงานร่วมกับไมโครคอนโทรลเลอร์สำหรับการคำนวณที่ครอบคลุมแรงบิดที่ถูกต้องจะได้รับและการวัดอย่างต่อเนื่อง ระบบนี้ไม่จำเป็นต้องพิจารณาการสึกหรอเชิงกลซึ่งปรับปรุงความน่าเชื่อถือของระบบ
การวัดและป้องกันมอเตอร์
ความร้อนสูงเกินไป: เมื่ออุณหภูมิมอเตอร์เกินค่าการป้องกันความร้อนสูงเกินไปมอเตอร์จะถูกห้ามไม่ให้ทำงานและข้อความเตือนความร้อนสูงเกินไปของมอเตอร์จะปรากฏขึ้น โอเวอร์โหลดและลัดวงจร: วงจรได้รับการออกแบบด้วยชิปการแปลงแรงดันไฟฟ้าที่แม่นยำของ ADI เพื่อให้ตรงกับการวัดที่แม่นยำของการเปลี่ยนแปลงที่หลากหลายในปัจจุบัน ลักษณะการต่อต้านหนวดเกินพิกัดและการป้องกันการลัดวงจรเป็นไปตามมาตรฐานที่เกี่ยวข้อง
การป้องกันย้อนกลับทันที: การใช้เทคโนโลยีการควบคุมการหน่วงเวลาย้อนกลับทันทีเมื่อแอคชูเอเตอร์ได้รับสัญญาณการทำงานย้อนกลับระหว่างการทำงานระบบควบคุมจะปิดตัวลงก่อนจากนั้นดำเนินการย้อนกลับหลังจากการหน่วงเวลาเพื่อป้องกันความเสียหายต่อชิ้นส่วนส่งสัญญาณเชิงกล
เบรกอิเล็กทรอนิกส์: แอคทูเอเตอร์ไฟฟ้ามอดูเลตทำให้มั่นใจได้ว่าวาล์วจะหยุดที่ตำแหน่งวาล์วที่ตั้งผ่านการตั้งค่าโซนตายและเบรกอิเล็กทรอนิกส์
อะไหล่สินค้า
แอปพลิเคชันภาคสนาม
ข้อกำหนดมาตรฐาน
|
เกรดป้องกัน |
IP67 มาตรฐาน IP68 พิเศษ |
|
แหล่งจ่ายไฟ |
AC380V สามเฟส --- 460V 50/60Hz เฟสเดี่ยว: AC110V-AC220V DC24V AC24V 50/60Hz |
|
รอบการทำงาน (เปิด-ปิด) |
S2-15 นาที |
|
รอบการทำงาน (การปรับ) |
S4-25% |
|
วิธีการควบคุม |
การควบคุมท้องถิ่น/DCS/FCS (ระบบควบคุม FieldBus) |
|
การป้องกันมอเตอร์ |
ความร้อนสูงเกินไป/โอเวอร์โหลดและลัดวงจร/การป้องกันเบรกแบบย้อนกลับ/อิเล็กทรอนิกส์ทันที |
|
การป้องกันแรงบิด |
การป้องกันแรงบิดแรงบิด/แรงบิดอิเล็กทรอนิกส์ |
|
การป้องกันติดขัด |
การป้องกันความร้อนสูงเกินไป |
|
มุมเดินทาง |
90 องศา |
|
คืนความแตกต่าง |
น้อยกว่าหรือเท่ากับ 1% |
|
ขีด จำกัด ข้อผิดพลาดพื้นฐาน |
±1% |
|
การตั้งค่าโซนตาย |
น้อยกว่าหรือเท่ากับ 1% |
|
อุณหภูมิแวดล้อม |
Standard: -20-+60 Degree Onteral: -40-+70 องศา |
|
ความชื้นรอบข้าง |
95%RH Max (ไม่ใช่การระงับ) |
|
เกรดป้องกันการระเบิด |
Exdiibt4 IECEX ATEX สามารถรับรองการกำหนดเองได้ |
|
ฟังก์ชั่น |
LCD ภาษาจีน / ภาษาอังกฤษจอแสดงผลและฟังก์ชั่นการทำงานในท้องถิ่น ลำดับเฟสตนเองการระบุและการป้องกันการตัดการเชื่อมต่อเฟส การตั้งค่าและการควบคุมอินฟราเรด เทคโนโลยีการวินิจฉัยตนเองผิดปกติ Modbus, Profibus DP, Hart |
|
สัญญาณ |
ตอบ: สัมผัสแบบแห้งแบบระยะไกลสัญญาณชีพจรสั้น (นิ้ว) B: หน้าสัมผัสแห้งแบบพาสซีฟระยะไกลสัญญาณพัลส์ยาว (ถือ) C: สัญญาณ DC24V ที่ใช้งานอยู่ D: สัญญาณ AC220V ที่ใช้งานอยู่ E: สัญญาณ DC4-20MA ระยะไกล |
|
สัญญาณตอบกลับ |
ตอบ: เปิดปิดปิดสัญญาณ (ติดต่อแห้งแบบพาสซีฟ) B: สัญญาณความผิดพลาด (หน้าสัมผัสแห้งแบบพาสซีฟ) C: สัญญาณตำแหน่งวาล์ว (DC4-20MA, DC1-5V, DC0-10V) D: สัญญาณการควบคุมระยะไกล (หน้าสัมผัสแห้งแบบพาสซีฟ) |
พารามิเตอร์ทางเทคนิค
|
แบบอย่าง |
เอาท์พุท แรงบิด (NM) |
การท่องเที่ยว เวลา (s) |
โดยตรง ติดตั้ง |
แผ่นเท้า ติดตั้ง |
พลัง จัดหา |
ได้รับคะแนน พลัง (kw) |
ได้รับคะแนน ปัจจุบัน (A) |
ที่เริ่มต้น ปัจจุบัน (A) |
น้ำหนัก (กก.) |
|
|
หน้าแปลน |
เพลา รู เส้นผ่าศูนย์กลาง (มม.) |
เป็นทรงกลม บานพับ แบบอย่าง |
||||||||
|
Fryoa-10 |
100 |
30 |
F07 |
φ20 |
SQJ-10 |
K/F |
0.025 |
0.2 |
1 |
18 |
|
Fryoa-15 |
150 |
30 |
F07 |
φ20 |
SQJ-10 |
K/F |
0.025 |
0.4 |
2 |
18 |
|
Fryas-25 |
250 |
30 |
F10 |
φ28 |
SQJ-25 |
K/F |
0.065 |
0.5 |
2.5 |
26 |
|
Frybs-60 |
600 |
30 |
F14 |
φ35 |
SQJ-60 |
K/F |
0.16 |
0.6 |
3 |
45 |
|
FRYA+RS100 |
1000 |
30 |
F12 |
φ45 |
SQJ-100 |
K/F |
0.25 |
0.7 |
3.5 |
53 |
|
Fryb+Rs160 |
1600 |
30 |
F14 |
φ60 |
SQJ-160 |
K/F |
0.4 |
1.5 |
7.5 |
108 |
|
40 |
K/F |
0.25 |
0.7 |
3.5 |
108 |
|||||
|
FRYB+RS250 |
2500 |
30 |
F16 |
φ70 |
SQJ-2550 |
K/F |
0.65 |
2.6 |
13 |
135 |
|
30 |
K/F |
0.4 |
1.1 |
5.5 |
135 |
|||||
|
FRYB+RS400 |
4000 |
28 |
F16 |
φ70 |
SQJ-400 |
K/F |
1 |
3.5 |
17.5 |
150 |
|
40 |
K/F |
0.65 |
2.6 |
13 |
150 |
|||||
|
65 |
K/F |
0.4 |
1.1 |
5.5 |
150 |
|||||
|
FRYB+RS600 |
6000 |
40 |
F16 |
φ75 |
SQJ-600 |
K/F |
1 |
3.5 |
17.5 |
160 |
|
65 |
K/F |
0.65 |
2.6 |
13 |
160 |
|||||
|
105 |
K/F |
0.4 |
1.1 |
5.5 |
160 |
|||||
|
FRYB+RS800 |
8000 |
105 |
F25 |
φ75 |
SQJ-800 |
K/F |
1 |
1.5 |
7.5 |
225 |
|
FRYB+RS1000 |
10000 |
130 |
F25 |
φ85 |
SQJ-1000 |
K/F |
1 |
1.5 |
7.5 |
225 |
|
FRYB+RS1200 |
12000 |
130 |
F25 |
φ105 |
SQJ-1200 |
F |
1 |
1.5 |
7.5 |
225 |
|
FRYB+RS1600 |
16000 |
130 |
F25 |
φ105 |
SQJ-1600 |
F |
2 |
2.6 |
13 |
260 |
|
FRYB+RS2000 |
20000 |
150 |
F25 |
φ105 |
SQJ-2000 |
F |
2 |
2.6 |
13 |
260 |
|
FRYB+RS2600 |
26000 |
150 |
F25 |
φ105 |
SQJ-2600 |
F |
2 |
2.6 |
13 |
260 |
|
FRYB+RS3000 |
30000 |
150 |
F25 |
φ105 |
SQJ-3000 |
F |
2 |
2.6 |
13 |
260 |
ขนาดการเชื่อมต่อ
AS-25, แอคชูเอเตอร์ไฟฟ้าที่ติดตั้งด้วยแผ่นเท้า BS-60
|
แบบอย่าง |
A1 |
A2 |
A3 |
A4 |
A5 |
C |
D |
E |
F1 |
F2 |
H1 |
H2 |
H3 |
H4 |
D1 |
4-d2 |
|
Fryas-25 |
170 |
200 |
125 |
165 |
14 |
100 |
100 |
22 |
79 |
69 |
351 |
495 |
248 |
211 |
18 |
4-14 |
|
Frybs-60 |
240 |
280 |
150 |
180 |
18 |
134 |
160 |
25 |
89 |
64 |
430 |
581 |
262 |
228 |
20 |
4-17 |
AS-25, BS-60 Direct-Mounted Electric Actuator
|
แบบอย่าง |
A |
B |
C |
D1-F |
D2 |
4-D3 |
K |
D4 |
D5 |
H |
|
Fryas-25 |
493 |
284 |
325 |
φ28-ลึก 40 |
102 |
4-10 |
8 |
70 |
125 |
3 |
|
Frybs-60 |
605 |
396 |
425 |
φ35-ลึก 70 |
140 |
4-16 |
10 |
100 |
210 |
4 |
แอคชูเอเตอร์ไฟฟ้าที่ติดตั้งบนแผ่นเท้า B+RS
|
แบบอย่าง |
A1 |
A2 |
A3 |
A4 |
A5 |
B1 |
C |
D1/D |
E |
F2 |
H1 |
H2 |
H3 |
ΦL1 |
ΦL2 |
|
FRYA+RS100 |
240 |
280 |
150 |
190 |
12 |
120 |
170 |
200/250 |
28 |
68 |
450 |
510 |
380 |
20 |
17 |
|
Fryb+Rs160 |
375 |
435 |
175 |
235 |
14 |
195 |
170 |
200/250 |
30 |
90 |
517 |
580 |
380 |
20 |
22 |
|
FRYB+RS250 |
500 |
560 |
180 |
240 |
16 |
210 |
230 |
200/250 |
34 |
88 |
602 |
600 |
380 |
30 |
22 |
|
FRYB+RS400 |
500 |
560 |
180 |
240 |
16 |
210 |
230 |
200/250 |
34 |
88 |
602 |
650 |
380 |
30 |
22 |
|
FRYB+RS600 |
480 |
540 |
260 |
320 |
16 |
200 |
267 |
350 |
36 |
128 |
700 |
650 |
380 |
36 |
22 |
|
FRYB+RS800 |
575 |
650 |
330 |
400 |
20 |
210 |
300 |
400 |
40 |
158 |
800 |
650 |
380 |
40 |
32 |
|
FRYB+RS1000 |
575 |
650 |
330 |
400 |
20 |
210 |
300 |
400 |
40 |
158 |
800 |
650 |
380 |
40 |
32 |
|
FRYB+RS1200 |
575 |
650 |
330 |
400 |
20 |
210 |
300 |
400 |
40 |
158 |
800 |
650 |
380 |
40 |
32 |
|
FRYB+RS1600 |
575 |
650 |
330 |
400 |
20 |
210 |
300 |
400 |
40 |
158 |
800 |
650 |
380 |
40 |
32 |
|
FRYB+RS2500 |
680 |
750 |
330 |
400 |
25 |
325 |
400 |
450 |
50 |
158 |
1230 |
650 |
380 |
50 |
32 |
|
FRYB+RS3000 |
820 |
900 |
370 |
450 |
25 |
360 |
425 |
500 |
50 |
140 |
1130 |
650 |
380 |
50 |
32 |
B+RS แอคชูเอเตอร์ไฟฟ้าที่ติดตั้งโดยตรง
|
แบบอย่าง |
หน้าแปลน |
A |
B |
C |
D |
E Keyway |
ความลึก F |
φA1 |
φA2 |
φA3 |
M |
φA4 |
|
FRYA+RS100 |
F12 |
265 |
408 |
275 |
520 |
14JS9 |
50 |
φ45E8 |
φ125 |
φ85 |
4xm12 |
160 |
|
Fryb+Rs160 |
F14 |
290 |
372 |
361 |
612 |
18JS9 |
80 |
φ60E8 |
φ140 |
φ100 |
4xm16 |
175 |
|
FRYB+RS250 |
F16 |
395 |
491 |
361 |
612 |
20JS9 |
80 |
φ70E8 |
φ165 |
φ130 |
4xm20 |
250 |
|
FRYB+RS400 |
F16 |
440 |
491 |
361 |
612 |
20JS9 |
80 |
φ70E8 |
φ165 |
φ130 |
4xm20 |
250 |
|
FRYB+RS600 |
F16 |
340 |
750 |
360 |
600 |
20JS9 |
105 |
φ75E8 |
φ165 |
φ130 |
4xm20 |
200 |
|
FRYB+RS800 |
F25 |
395 |
750 |
400 |
600 |
20JS9 |
145 |
φ75E8 |
φ254 |
φ200 |
8xm16 |
300 |
