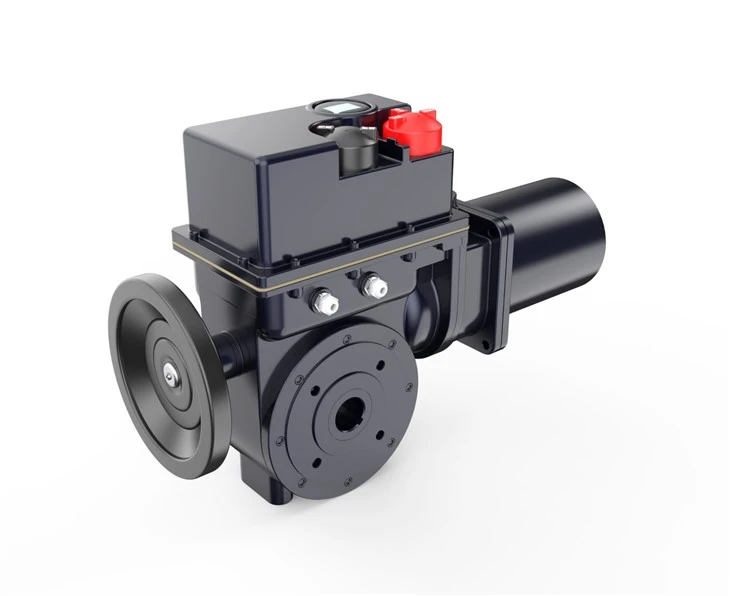

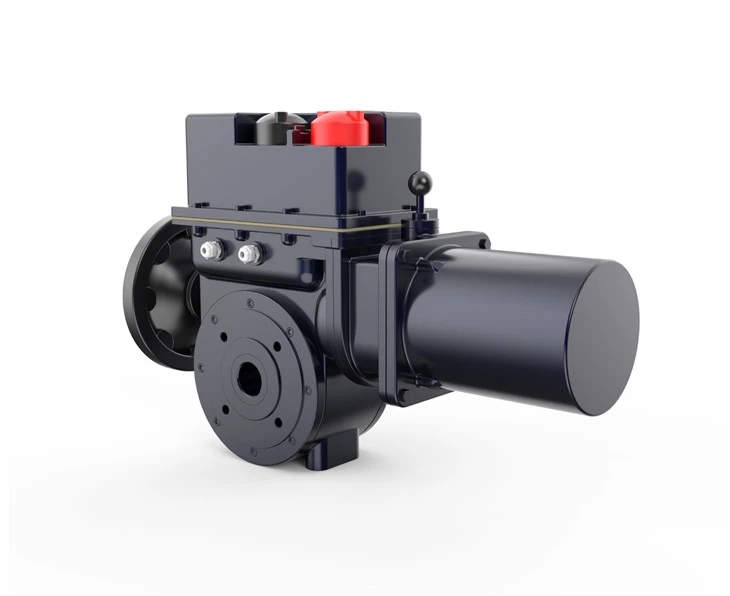

แอคชูเอเตอร์ไฟฟ้าอัจฉริยะที่ไม่ล่วงล้ำ SD เป็นหน่วยดำเนินการในเครื่องมือระบบอัตโนมัติทางอุตสาหกรรม โดยได้รับจากตัวควบคุม, PLC, สัญญาณควบคุม DCS จากคอมพิวเตอร์ เช่น การปรับอัตโนมัติให้เสร็จสมบูรณ์ เป็นสิ่งที่ขาดไม่ได้ในระบบควบคุมอัตโนมัติสำหรับอุปกรณ์หลัก มีการใช้กันอย่างแพร่หลายในโรงไฟฟ้า, โลหะ, ปิโตรเลียม, เหมืองเคมี, อุตสาหกรรมเบา, ร้านขายยา, พลังงานก๊าซ, วัสดุก่อสร้าง, การขนส่งและรถไฟใต้ดินของเมือง, น้ำประปา, การบำบัดน้ำเสียและอุตสาหกรรมอื่น ๆ

AS25--BS60_02

พิมพ์	แรงบิด	แรงดันไฟฟ้า	ความเร็ว	วิธีการติดตั้ง	Conteol วิธี	พิเศษ ฟังก์ชั่น	คำอธิบายรหัสของแต่ละส่วน
OA	แรงบิดเอาต์พุต						แรงบิดในการทำงาน การแสดงแบบดิจิทัล หน่วย:Nm
เช่น		K					เฟสเดียว 220V.AC 50Hz
BS		F					สามเฟส 380V.AC 50Hz
อ+อาร์เอส		แหล่งจ่ายไฟ					จัดอันดับเวลาการเดินทาง(90°), การแสดงแบบดิจิทัล, หน่วย:S
ข+อาร์เอส			เวลาเที่ยว	H			การติดตั้งแผ่นวางเท้า
				Z			ติดตั้งโดยตรง
				วิธีการควบคุม	G		การมอดูเลตตามสัดส่วนการรวมมาตรฐาน 4-20mA
					Y		รีโมทคอนโทรล เปิด-ปิด อินพุต
					N		อินพุตอัจฉริยะ 4-20mA
					C		สายหลัก
						P	ด้วยการทำงานของเครื่อง
						อดีต	ป้องกันการระเบิด
						----T	ข้อกำหนดพิเศษ: อุณหภูมิสูง ต่ำ แรงดันใช้งาน มิติ เดินทาง ฯลฯ

ข้อมูลจำเพาะของแอคชูเอเตอร์ไฟฟ้าเคลื่อนที่ SD Quarter

หมายเหตุ: 1.ตัวกระตุ้นไฟฟ้าที่ต้องการโดยเทคโนโลยีพิเศษต้องเขียนให้ชัดเจนและเป็นรูปธรรมตามลำดับ

2. เมื่อรุ่น A+RA300/K30HGP เป็น A+RS แรงบิดในการทำงานคือ 1000Nm ซึ่งเป็นแหล่งจ่ายไฟแบบเฟสเดียว เวลาในการเดินทางทั้งหมดคือ 30 วินาที และการติดตั้งแผ่นฐานรองพร้อมมอดูลาตินตามสัดส่วนการผสานรวม การดำเนินงานในท้องถิ่น

AS25--BS60_09

แอคทูเอเตอร์ไฟฟ้าถูกจำแนกตามคุณสมบัติการควบคุม

บูรณาการมอดูเลตแอคชูเอเตอร์ไฟฟ้า

สัญญาณควบคุมแบบอะนาล็อกสามารถรับได้ 4-20ma, 0-10ma, 1-5v เป็นต้น มุมเอาต์พุตเป็นสัดส่วนกับสัญญาณอนาล็อกอินพุต และตัวกระตุ้นเองเป็นวงปิดและรับรู้การปรับอัตโนมัติ

ตัวกระตุ้นสวิตช์แบบอินทิกรัล

สวิตช์รับสัญญาณ รวมถึงประเภทรีโมทคอนโทรลและประเภทสวิตช์

ตัวกระตุ้นเชิงเส้น

สามารถแบ่งออกเป็น modbus, profibus เป็นต้น

คุณสมบัติผลิตภัณฑ์ SD

แอคชูเอเตอร์ไฟฟ้ารุ่น SD ใช้ในการออกแบบโครงสร้างของโครงสร้างคอมโพสิต การวางนัยทั่วไป การกำหนดมาตรฐาน การแยกผลิตภัณฑ์ในส่วนที่คำนึงถึงมีความเกรงใจมากกว่า ทำให้ผลิตภัณฑ์ด้วยเครื่องจักร มอเตอร์ วงจรควบคุม รวมกันเป็นชุดและข้อมูลจำเพาะที่หลากหลาย ผู้ใช้ในการใช้งานและบำรุงรักษาลดจำนวนพันธุ์ของอะไหล่ที่จำเป็นอย่างมาก

ฐานพื้นฐานของตัวลดผลิตภัณฑ์ใช้โลหะผสมอลูมิเนียมที่มีความแข็งแรงสูง การออกแบบโครงสร้างทางกลมีความกระชับและกะทัดรัด ความน่าเชื่อถือสูง ปริมาตรมีขนาดเล็ก น้ำหนักเบา สามารถติดตั้งการเชื่อมต่อได้หลายตำแหน่งในทุกตำแหน่งและทุกทิศทาง

ลักษณะการกำหนดค่าของแอคชูเอเตอร์ไฟฟ้า

ฟังก์ชันการทำงานพื้นเมืองในท้องถิ่น ผลิตภัณฑ์มีสวิตช์แม่เหล็กที่ไม่มีเพลาเชื่อมต่อ ซึ่งสามารถเปิดและปิดได้ด้วยสวิตช์ และเปิด/ปิดไปยังแอคทูเอเตอร์

ฟังก์ชันป้องกันแรงบิดเกิน แอคชูเอเตอร์มีการวัดการป้องกันแรงบิด บทบาทของแรงบิดสามารถวัดได้อย่างแม่นยำวาล์ว เมื่อเกินช่วงที่ตั้งไว้ภายในสวิตช์แรงบิดแอคชูเอเตอร์จะส่งสัญญาณไปยังวงจรควบคุม วงจรมีฟังก์ชั่นหน่วยความจำจะล็อค ตัวกระตุ้นทำงานในทิศทางของสัญญาณเอาท์พุต การหยุดชะงักของมอเตอร์ เพื่อป้องกันวาล์วและตัวกระตุ้นไดรฟ์และมอเตอร์ เมื่อขจัดความล้มเหลวของแรงบิดทางกล แอคทูเอเตอร์จะปิดหรือสัญญาณจะกลับด้านในทันทีเพื่อกลับสู่การทำงานปกติ

เซอร์โวมอเตอร์พิเศษ

มอเตอร์แบบเฟสเดียวหรือสองทิศทางที่ใช้โดยแอคชูเอเตอร์มีมอเตอร์พิเศษที่มีแรงบิดเริ่มต้นสูง ความเฉื่อยของการหมุนต่ำ กระแสสตาร์ทขนาดเล็ก และคุณลักษณะเซอร์โวที่ดี มอเตอร์ได้รับอนุญาตให้สตาร์ทบ่อยครั้งและได้รับอนุญาตให้สตาร์ท 1200 ครั้งต่อชั่วโมง

ป้องกันความร้อนของมอเตอร์

อุปกรณ์มอเตอร์แอคชูเอเตอร์มีสวิตช์ป้องกันความร้อน สวิตช์เชื่อมต่อกับวงจรควบคุม ผิดปกติเมื่อมอเตอร์ร้อนเกินไป อุณหภูมิภายในมากกว่า 130 ° สวิตช์ความร้อนตัดการเชื่อมต่อโดยอัตโนมัติ ในเวลาเดียวกัน มันจะควบคุมวงจรไฟฟ้าของมอเตอร์ เพื่อป้องกันมอเตอร์และแอคทูเอเตอร์ เมื่อเปิดสวิตช์ระบายความร้อนของมอเตอร์ วงจรจะกลับไปทำงาน

กลไกการควบคุมจังหวะ

การควบคุมจะขึ้นอยู่กับตัวเข้ารหัสสัมบูรณ์ที่ติดตั้งอยู่บนแอคทูเอเตอร์ แอ็บโซลูทเอ็นโค้ดเดอร์เชื่อมต่อกับเพลาขับแอคทูเอเตอร์ด้วยชุดเกียร์เร่ง ซึ่งสามารถตั้งค่าได้โดยอัตโนมัติโดยไม่ต้องใช้ไมโครสวิตช์

ตัวบ่งชี้ตำแหน่ง

กระแสไฟขาออกเป็นตัวบ่งชี้ตำแหน่ง: ตัวกระตุ้นข้อมูลจำเพาะทั้งหมดมีการติดตั้งกระแสป้อนกลับตำแหน่งเอาต์พุตของวงจรแปลงกระแสเพื่อใช้เป็นตัวบ่งชี้ตำแหน่งหรือเปรียบเทียบกับสัญญาณอินพุต กระแสไฟขาออก 4-20mA DC อิมพีแดนซ์เอาต์พุต 750 โอห์ม, เอาต์พุตกระแสคงที่

ฟังก์ชั่นล็อคสัญญาณ

แอคทูเอเตอร์ควบคุมภายนอกทั้งหมดพร้อมการตรวจจับอัตโนมัติของฟังก์ชันวงจรวงจรสัญญาณแอนะล็อก 4-20 มิลลิแอมป์ หากมีสัญญาณผิดพลาด แอคทูเอเตอร์สามารถอยู่ในแหล่งกำเนิดก็สามารถเรียกใช้เพื่อกำหนดตำแหน่งของเหตุฉุกเฉินได้

การเบรกแบบไดนามิก

การเบรกแบบไดนามิกยังเป็นการกำหนดค่ามาตรฐานของแอคชูเอเตอร์ไฟฟ้าของบริษัทฉัน มันสามารถป้องกันไม่ให้ความเฉื่อยของมอเตอร์มีขนาดใหญ่เกินไปสำหรับวาล์วล้นที่เกิดจากเบรกแบบไดนามิกใช้วิธีการเบรกไฟฟ้าด้วยจังหวะวาล์วเซ็นเซอร์ตำแหน่งวาล์วที่แม่นยำโดยวงจรควบคุมเพื่อควบคุมการทำงานของมอเตอร์และการวางตำแหน่งที่แม่นยำ

การเดินสายแอคชูเอเตอร์ไฟฟ้าแบบสามเฟสแบบอัตโนมัติไม่จำเป็นต้องพิจารณาลำดับเฟส วงจรควบคุมมาพร้อมกับฟังก์ชันการตรวจจับเฟสอัตโนมัติ สามารถป้องกันแอคทูเอเตอร์และวาล์วเนื่องจากความเสียหายที่เกิดจากการต่อเฟส

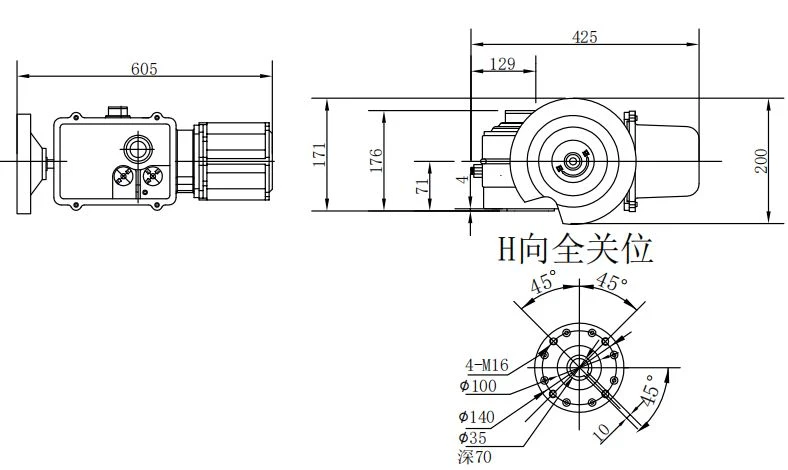

AS25--BS60_06

พิมพ์	ออกกำลัง	แรงบิด นม	เต็ม เวลาเที่ยว	อุปกรณ์แปลน		ติดตั้งเท้า		เครื่องยนต์		（อัตราการโหลด 50%）
	งาน	ขีดสุด		มุมมองภายนอก	น้ำหนักสุทธิกก.	มุมมองภายนอก	บานพับทรงกลม	อัตราการทำงาน Kw	ความเร็วในการหมุน rpm	จัดอันดับปัจจุบัน	เริ่มต้นปัจจุบัน
OA10K OA10F	100	150	25	ภาพ	11	ภาพ	SQJ-10	0.025	1500	1.00	2.00
								0.025		0.35	1.20
AS25K AS25F	250	375	30		22		SQJ-25	0.065	1500	1.20	2.60
								0.065		0.90	1.80
BS60K BS60F	600	1000	30		32		SQJ-60	0.16	1500	2.20	4.50
								0.16		1.50	3.00
อ+RS100K อ+RS100F	1000	1400	30		48		SQJ-100	0.25	1500	2.60	5.60
								0.25		2.00	6.00
ข+RS160K ข+RS160F	1600	2000	40		76		SQJ-160	0.4	1400	3.40	7.50
								0.4		1.80	5.90
ข+RS250K ข+RS250F	2500	3000 3200	40		78		SQJ-250	0.4	1400	3.40	7.50
								0.4		1.80	5.90
ข+RS400K ข+RS400F	4000	4000 4800	65		86		SQJ-400	0.4	1400	3.40	7.50
								0.4		1.80	5.90
ข+RS600K ข+RS600F	6000	6000 6000	105		92		SQJ-600	0.55	1400	3.40	9.60
								0.4		2.50	7.50
ข+RS800F	8000	9600	105		137		SQJ-800	0.65	1400	2.50	9.60
ข+RS1000F	10000	12000	125		137			1.1		2.50	9.60
ข+RS1200F	12000	14000	125		137			1.1	1400	2.80
ข+RS1400F	14000	15600	125		137			1.1	1400	2.80

AS25--BS60_11

1. ฟังก์ชั่นการทำงานพื้นเมืองท้องถิ่นLo

2. ฟังก์ชั่นป้องกันแรงบิดเกิน

3.เซอร์โวมอเตอร์พิเศษ

4.การป้องกันความร้อนของมอเตอร์

5.กลไกการควบคุมจังหวะ

6.ตัวบ่งชี้ตำแหน่ง

7.ไดนามิกเบรก

พารามิเตอร์ทางเทคนิคหลักของตัวกระตุ้นไฟฟ้า SD

สัญญาณอินพุต: 4-20mA อิมพีแดนซ์ 250 Ω，0-10mA อิมพีแดนซ์ 200 Ω

พื้นที่ตาย (ความไว): 0.3-3% ปรับต่อเนื่องได้

ช่องสัญญาณเข้า: ช่องสัญญาณอินพุตแบบอนาล็อกหนึ่งช่อง, ช่องสัญญาณปริมาณสวิตช์หนึ่งชุด

ช่องสัญญาณขาออก: อิมพีแดนซ์ DC 4-20mA> 50 โอห์ม ช่องสัญญาณอินพุตแยกจากช่องสัญญาณออก

แรงบิดเอาต์พุตและการเดินทาง

เลี้ยวเชิงเส้น: 2000N-25000N เดินทาง 10、16、25、40、100mm

ควอเตอร์เทิร์น: การเดินทาง 100-40000Nm 90°

เลี้ยวหลายทาง： การเดินทาง 40-400Nm 1-50 วงกลม

ข้อผิดพลาดพื้นฐาน: ±1%;±1.5%

ผลตอบแทนความแตกต่าง:≦ ±1%

ลักษณะการทำให้หมาด ๆ : ไม่มีการสั่น (การสั่นของคาบเป็นศูนย์)

ระดับการป้องกัน: IP67

สภาพแวดล้อมการทำงาน:

1. อุณหภูมิ: -28--+70

2.ความชื้น: ≦95%

3.shake: ความถี่ 10-100Hz strenth, 0.5 เท่าของการเร่งแรงโน้มถ่วง

4.ผลกระทบ:<>

5. ความดันบรรยากาศ：72.5-106KPa

สื่อก๊าซที่ไม่กัดกร่อนในอากาศโดยรอบจะต้องไม่ใช้ในสถานที่ไวไฟและระเบิด (ผลิตภัณฑ์ป้องกันการระเบิดสามารถพบได้ในตัวอย่างผลิตภัณฑ์ป้องกันการระเบิดของบริษัทของฉัน')

แรงดันไฟฟ้าและแหล่งจ่ายไฟ power

220V--±10%50Hz

เฟสเดียว:220V--±10%50Hz

380V--±10%50Hz

สามเฟส: 380V--±10%50Hz

*แรงดันไฟฟ้าพิเศษ ความถี่ต้องปรับแต่งล่วงหน้า

ประสิทธิภาพทางเทคนิคหลัก

พิมพ์	OA AS BS A+RS B+RS
แรงบิดเอาต์พุต	100～136000N.m
มุมเลี้ยวที่มีประสิทธิภาพ	(ช่วงที่ปรับได้คือ 0～105°)
ควบคุมความแม่นยำ	ข้อผิดพลาดพื้นฐาน±1%;ผลตอบแทนส่วนต่าง≤1%; พื้นที่ตาย≤1%
ช่วงการทำงานที่ปรับได้	“จุดศูนย์”±10%"การท่องเที่ยว"35%～110%
ความต้านทานของช่องสัญญาณเข้า	250Ω
ช่องสัญญาณเข้า	1 (แบ่งออกเป็น 3).
โหมดการแสดงผล	รหัสดิจิตอล LED (ปรับแต่ง LCD ตามความต้องการของลูกค้า)
ระดับการป้องกัน	IP55～IP68
ความชื้นสัมพัทธ์	≤95%
ก๊าซสิ่งแวดล้อม	ไม่มีก๊าซกัดกร่อน
การสั่นสะเทือนทางกล	XY210G. 0.2～34Hz. 30 นาที
สายไฟ	S=1.5mm²～4mm²
สายสัญญาณ	S=1.5mm²
รายการเคเบิล	PG16 PE3/4＂
ข้อกำหนดพิเศษ	หากคุณมีข้อกำหนดพิเศษสำหรับเวลาเดินทาง ขนาดการเชื่อมต่อ โหมดควบคุม อุณหภูมิของสภาพแวดล้อม และอื่นๆ บริษัทของเราสามารถผลิตผลิตภัณฑ์ที่กำหนดเองได้เป็นพิเศษ
