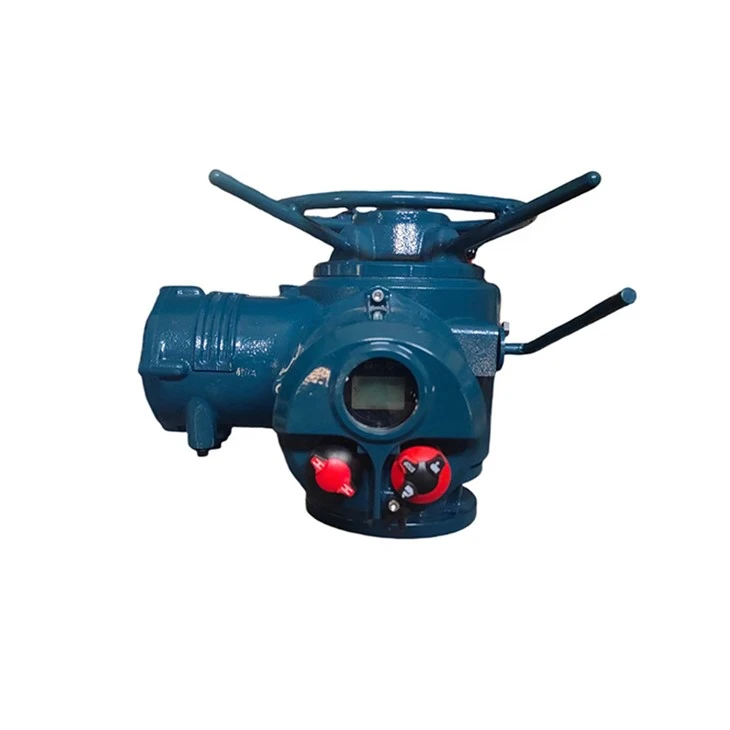

Multi Turn Gate Valve Actuator 380VAC ในการทำเหมืองถ่านหิน

แอคทูเอเตอร์ไฟฟ้า

คุณสมบัติของผลิตภัณฑ์

1. ติดตามตำแหน่งวาล์วอย่างต่อเนื่องตลอดเวลา โดยไม่คำนึงถึงแหล่งจ่ายไฟ

2. รักษาการทำงานปกติและการเข้าถึงอินเทอร์เฟซแบบกราฟิก การบ่งชี้ระยะไกล และเครื่องบันทึกข้อมูลหลังจากไฟฟ้าดับ

3. การหล่อลื่นอ่างน้ำมันทำให้มีอายุการใช้งานยาวนานและสามารถติดตั้งได้ทุกทิศทาง

4. การป้องกันน้ำที่ไม่ต้องใช้ฝาครอบขั้วต่อและซีลอินเทอร์เฟซ - โครงสร้างซีลสองชั้น เกรดการป้องกันถึง IP68

5. ใช้เซ็นเซอร์แรงบิดและตำแหน่งวาล์วอิสระเพื่อเพิ่มประสิทธิภาพด้านความปลอดภัยอย่างมาก

6. การเลือกสถานีควบคุมด้วยตนเองระยะไกลสามารถรับรู้การกำหนดค่าการทำงานระยะไกลและการว่าจ้าง โดยมีระยะทางสูงสุดถึง 100 เมตร

7. อุปกรณ์ล้อเลื่อนแบบอิสระที่มีมอเตอร์-ปลอดภัย ซึ่งสามารถใช้งานได้ตลอดเวลา

8. ให้การวิเคราะห์แนวโน้มโดยละเอียดและข้อมูลการวินิจฉัยสำหรับการจัดการสินทรัพย์

9. อัปเกรดการกำหนดค่าและการเปลี่ยนแปลงตัวเลือกการควบคุมและตัวบ่งชี้บนเว็บไซต์ผ่านตัวตั้งค่า Bluetooth

10. หน้าจอสามารถแสดงข้อมูลสถานะประสิทธิภาพของวาล์วและแอคทูเอเตอร์แบบเรียลไทม์-ได้

11. การทดสอบการใช้งานและการกำหนดค่าที่รวดเร็วและปลอดภัยโดยไม่ต้องใช้แหล่งจ่ายไฟผ่านตัวตั้งค่า Bluetooth ที่ไม่รุกราน{1}}

12. ฐานแทงที่ถอดออกได้เพื่อการติดตั้งและบำรุงรักษาง่าย

13. ตัวเลือกการป้องกันการระเบิด-ตรงตามมาตรฐานสากลต่างๆ

โครงสร้างผลิตภัณฑ์

1.ล้อมือ

วงล้อจักรที่แข็งแรงช่วยให้ใช้งานแบบแมนนวลในกรณีฉุกเฉินได้อย่างน่าเชื่อถือในกรณีที่ไฟฟ้าขัดข้อง

2. เชลล์

เปลือกอลูมิเนียมอัลลอยด์คุณภาพสูง-มีขนาดกะทัดรัดและน้ำหนักเบา มันถูกเคลือบด้วยชั้นของวัสดุป้องกันเพื่อปรับให้เข้ากับสภาพแวดล้อมที่รุนแรงอย่างยิ่ง และมีชั้นประเภทอื่นๆ ให้เลือกตามความจำเป็น

3. มอเตอร์

มอเตอร์ความเฉื่อยต่ำและแรงบิดสูงทำให้มอเตอร์เข้าถึงแรงบิดสูงสุดได้อย่างรวดเร็วหลังจากสตาร์ท และแทบไม่มี-ขีดจำกัดการเคลื่อนที่เกิน-เมื่อปิดการกระตุ้น- มีสวิตช์อุณหภูมิที่แม่นยำฝังอยู่ในขดลวดมอเตอร์ ซึ่งไม่ได้รับผลกระทบจากอุณหภูมิโดยรอบ และช่วยให้มอเตอร์มีความสามารถในการระบายความร้อนที่เหมาะสมที่สุด ในเวลาเดียวกัน เพลามอเตอร์และตัวหนอนแยกจากกันเพื่อการเปลี่ยนอย่างรวดเร็ว

4. เกียร์หนอน

ห่วงโซ่การส่งผ่านเฟืองตัวหนอนนั้นเรียบง่ายด้วยโครงสร้างที่สวยงามและประสิทธิภาพการส่งผ่านที่คงที่ มีฟังก์ชันล็อคตัวเองด้วยกลไก-และไม่ต้องใช้เบรก ส่วนเกียร์เต็มไปด้วยน้ำมันหล่อลื่นที่มีอายุการใช้งานยาวนาน-และสามารถทำงานได้เป็นเวลานานโดยไม่ต้องบำรุงรักษา

5. การออกแบบปิดผนึกสองชั้น-

การออกแบบปิดผนึกสองชั้น-ทำให้มีกล่องขั้วต่อดอกทานตะวันที่แยกออกจากห้องควบคุมและปิดผนึก แม้ว่าฝาครอบกล่องเชื่อมต่อจะถูกเปิดที่ไซต์งาน แต่ก็สามารถรับประกันการแยกส่วนภายในของแอคชูเอเตอร์จากโลกภายนอกได้ ความชื้น ฝุ่น และก๊าซอันตรายไม่สามารถเข้าไปในภายในของแอคชูเอเตอร์ได้แม้แต่น้อย และส่วนประกอบภายในได้รับการปกป้องอย่างเต็มที่

6. ที่จับสวิตช์แบบแมนนวล / ไฟฟ้า

ด้ามจับสวิตช์แบบแมนนวล/ไฟฟ้าสามารถใช้งานได้อย่างปลอดภัยตลอดเวลา ขณะกดมือจับด้วยแรงที่เหมาะสม ให้หมุนวงล้อจักรช้าๆ เพื่อให้คลัตช์ภายในเข้าเกียร์ คลัตช์จะคลายออกโดยอัตโนมัติเมื่อมีการจ่ายไฟของมอเตอร์และอยู่ในสถานะล็อคด้วยไฟฟ้า

7. ระบบวัดแรงบิดเอาท์พุต

ระบบการวัดกำลังที่มีประโยชน์ซึ่งออกแบบอย่างมืออาชีพถูกนำมาใช้เป็นระบบการวัดแรงบิดเอาท์พุต ระบบนี้ได้รับการพัฒนาจากเทคโนโลยีการวัดพลังงานไฟฟ้าที่คุ้นเคย และสามารถรับค่าการวัดแรงบิดที่แม่นยำและทำซ้ำได้ โดยไม่ขึ้นกับการเปลี่ยนแปลงของความถี่ แรงดันไฟฟ้า และอุณหภูมิ

8. แผงควบคุม

หน้าจอ LCD ของแผงควบคุมสามารถแสดงสถานะและตำแหน่งวาล์ว-ล่าสุดถึง-ได้ทันที โดยมีภาษาจีนและอังกฤษให้เลือกใช้ โดยใช้โครงสร้างเมนูที่ใช้งานง่ายเพื่อให้ข้อมูลการสอบเทียบและการวินิจฉัย รวมถึงเส้นโค้งแรงบิด บันทึกการทำงานและความผิดปกติ สถานะของมอเตอร์ ข้อมูลท้องถิ่น และข้อมูลฮาร์ดแวร์ ฯลฯ

9. ปุ่ม

ปุ่มควบคุมในเครื่อง "เปิด"/"ปิด" และปุ่มโหมด "ในเครื่อง"/"หยุด"/"ระยะไกล" แบบแม่กุญแจ ทั้งหมดใช้อุปกรณ์เอฟเฟกต์ฮอลล์การส่งผ่านแม่เหล็กแบบแยก โดยไม่มีเพลาไม่ทะลุ- และประสิทธิภาพการปิดผนึกที่ดี ขณะเดียวกันก็ขจัดปัญหาที่อาจเกิดจากสวิตช์กกที่ชำรุดและเปราะบาง

แอปพลิเคชัน

วาล์วไฟฟ้า

คุณสมบัติการออกแบบ

1. การกำหนดค่าการทดสอบการใช้งานที่สะดวกและปลอดภัย

• การกำหนดค่าการทดสอบการทำงานที่รวดเร็วและปลอดภัย ซึ่งสามารถทำได้โดยไม่ต้องใช้แหล่งจ่ายไฟ มีการแสดงผลแบบโต้ตอบด้วยเครื่องจักรหลายภาษา-โดยมนุษย์-

• การตั้งค่าที่ไม่รบกวน-สามารถทำได้ในทุกสภาพแวดล้อม

• ฐานแทงที่ถอดออกได้เพื่อการติดตั้งและบำรุงรักษาวาล์วที่ง่ายดาย

• การทำงาน การกำหนดค่า และการทดสอบการทำงานผ่านสถานีควบคุมแบบแมนนวลระยะไกล โดยมีระยะทางสูงสุด 100 เมตร

• ตัวกระตุ้นการหมุนชิ้นส่วน-มีฟังก์ชันการตั้งค่าขีดจำกัดอัตโนมัติ

2. ความก้าวหน้าทางเทคโนโลยี

• ตำแหน่ง: ตัวเข้ารหัสสัมบูรณ์ที่ได้รับการจดสิทธิบัตรล่าสุด ตัวเข้ารหัสใช้การออกแบบที่ไม่-สัมผัส และมีระบบสำรองและ-ความสามารถในการตรวจจับตัวเอง • จอแสดงผล: จอแสดงผลสองชั้น-ขั้นสูงช่วยให้ผู้ใช้มีการแสดงตำแหน่งวาล์วตัวอักษรขนาดใหญ่-

• แรงบิด: แอคชูเอเตอร์ใช้เทคโนโลยีการตรวจจับแรงบิด

• การควบคุม: องค์ประกอบการควบคุม เช่น เมนบอร์ดหรือบอร์ดควบคุมบัส แอคชูเอเตอร์ และการสื่อสารฟิลด์บัส ใช้ระบบการสื่อสารภายในแบบบัส- ซึ่งไม่เพียงแต่ช่วยลดการเดินสายไฟและการเชื่อมต่อภายในเท่านั้น แต่ยังเพิ่มความน่าเชื่อถืออีกด้วย

3. ความน่าเชื่อถือ

• การวัดตำแหน่งสัมบูรณ์ขั้นสูงเพื่อตรวจจับตำแหน่งต่อเนื่องแบบเรียลไทม์-โดยไม่ต้องใช้พลังงาน

• อินเทอร์เฟซแบบกราฟิก ตัวบ่งชี้ระยะไกล และฟังก์ชันบันทึกข้อมูลหลังจากสูญเสียพลังงานหลัก

• ป้องกันฝุ่นและกันน้ำ และไม่ต้องอาศัยฝาครอบขั้วต่อและต่อม - โครงสร้างซีลสองชั้น ระดับการป้องกันสูงถึง IP68

• เซ็นเซอร์แรงบิดและตำแหน่งวาล์วอิสระ

• การทำงานของล้อหมุนนั้นปลอดภัยและเป็นอิสระจากมอเตอร์เสมอ

• บูชเพลาขับใช้แบริ่งแบบปิดผนึก - ไม่ต้องบำรุงรักษา-

4. การจัดการสินทรัพย์

• หน้าจอสามารถแสดงข้อมูลเรียลไทม์-ของวาล์วและแอคทูเอเตอร์

• ดาวน์โหลดข้อมูลที่ปลอดภัยและเชื่อถือได้ผ่านเครื่องมือการตั้งค่าที่ปลอดภัยจากภายใน

• อัปเกรดและกำหนดค่าการควบคุมและการบ่งชี้ในภาคสนามผ่านเครื่องมือการตั้งค่า

• เข้ากันได้กับระบบควบคุมและติดตามแบบดิจิทัล และระบบฟิลด์บัสอื่นๆ

• การวิเคราะห์แนวโน้มโดยละเอียด การวินิจฉัย และการบันทึกข้อมูลสามารถแสดงบนหน้าจอหรือดาวน์โหลดผ่านเครื่องมือการตั้งค่า

5. การบำรุงรักษาเชิงป้องกันที่เหมาะสมที่สุด

• แอคชูเอเตอร์ติดตั้งเครื่องบันทึกข้อมูลที่มีความแม่นยำซึ่งสามารถให้ข้อมูลและวิเคราะห์ตำแหน่งวาล์วได้

6. แหล่งจ่ายไฟบ่งชี้

• เนื่องจากการใช้ตัวเข้ารหัสสัมบูรณ์ จึงไม่จำเป็นต้องใช้แบตเตอรี่แสดงผลในการตรวจจับและติดตามตำแหน่งของวาล์ว การตั้งค่าทั้งหมดปลอดภัยแม้ไม่มีไฟฟ้า

7. การดำเนินการด้วยตนเองอย่างปลอดภัย

8. การดำเนินการภาคสนามระยะไกล

• ใช้สายเคเบิลข้อมูลมาตรฐาน ระยะห่างสูงสุดจากแอคชูเอเตอร์คือ 100 เมตร

• สามารถติดตั้งบนผนังหรือฉากยึดได้

• ขับเคลื่อนโดยแอคชูเอเตอร์ที่เชื่อมต่ออยู่

• ตัวเลือกประเภทป้องกันการระเบิด-

• ระดับการป้องกัน IP68

• โครงสร้างซีลสองชั้น

• การตั้งค่าที่เรียบง่าย

• บันทึกข้อมูลแอคทูเอเตอร์สามารถแสดงและดาวน์โหลดได้ในเครื่อง

9. การป้องกันอุณหภูมิ

• เพื่อป้องกันไม่ให้มอเตอร์ร้อนเกินไป เราได้ติดตั้งขดลวดมอเตอร์พร้อมเซ็นเซอร์อุณหภูมิเพื่อตรวจจับอุณหภูมิของมอเตอร์โดยตรง และเชื่อมต่อเข้ากับวงจรควบคุมแอคชูเอเตอร์

10. การวินิจฉัยตนเองโดยอัตโนมัติ-

11. การป้องกันการกลับรายการทันที

12. การซิงโครไนซ์เฟส

13. การป้องกันการอุดตันของวาล์ว

14. อินเทอร์เฟซหลักที่กำหนดค่าได้

• ข้อมูลและสถานะตำแหน่งวาล์ว

• ข้อมูลตำแหน่งวาล์วและค่าแรงบิด (ดิจิตอล)

• ข้อมูลตำแหน่งวาล์วและค่าแรงบิด (ภาพอะนาล็อก)

• ข้อมูลตำแหน่งวาล์วและข้อมูลคำสั่ง (ภาพดิจิทัลหรือแอนะล็อก)

โปรโตคอลการสื่อสาร

แอคชูเอเตอร์ไฟฟ้ารองรับ Profibus Dp และมีคุณสมบัติดังต่อไปนี้:

สนับสนุนระดับการทำงานของ Profibus Dp-V0.Dp-V1.Dp-V2

การแลกเปลี่ยนข้อมูลความเร็วสูง- (สูงสุด 1.5Mbit/s - ซึ่งสอดคล้องกับประมาณ. 0.3ms/แอคชูเอเตอร์)

ความยาวสายเคเบิลประมาณ 10 กม. (ความยาวระหว่างแอคชูเอเตอร์สองตัวคือประมาณ 1200 ม.)

สามารถต่ออุปกรณ์ได้ประมาณ 126 เครื่อง

โทโพโลยีเชิงเส้นซ้ำซ้อนเป็นตัวเลือก

สำหรับ Profibus Dp โทโพโลยีพื้นฐานจะผ่านโครงสร้างต้นไม้ส่วน RS485 ดังแสดงในรูป:

แอคชูเอเตอร์ไฟฟ้ารองรับ Modbus RTU และมีคุณสมบัติดังต่อไปนี้:

การแลกเปลี่ยนข้อมูลที่รวดเร็ว (สูงสุด 115Kbit/s - สอดคล้องกับประมาณ. 30ms/แอคชูเอเตอร์)

ความยาวสายเคเบิลถึงประมาณ 10 กม. (1200 ม. โดยไม่มีรีเลย์กลางระหว่างแอคชูเอเตอร์สองตัว)

สามารถต่ออุปกรณ์ได้ประมาณ 247 เครื่อง

โทโพโลยีเชิงเส้นซ้ำซ้อนเป็นตัวเลือก

สำหรับ Modbus RTU โทโพโลยีพื้นฐานจะผ่านโครงสร้างต้นไม้เซ็กเมนต์ RS485 เช่นเดียวกับ Profibus Dp

โปรโตคอลการสื่อสาร HART ใช้หลักการคีย์การเปลี่ยนความถี่ (FREQUENCY SHIFT KEYING, FSK) ซึ่งอิงตามมาตรฐานการสื่อสาร BELL 202 สัญญาณดิจิตอลจะแสดงด้วยสองความถี่: 1200HZ แทนตรรกะ "1" และ 2200HZ แทนตรรกะ "0" เนื่องจากองค์ประกอบเฉลี่ยของสัญญาณความถี่เป็นศูนย์ในระหว่างการสื่อสาร จึงจะไม่ส่งผลกระทบต่อการส่งสัญญาณอะนาล็อก ดังนั้นคลื่นไซน์ของทั้งสองความถี่จึงสามารถซ้อนทับบนสัญญาณอะนาล็อก DC4~20MA และส่งพร้อมกันได้ ด้วยวิธีนี้ ไม่เพียงแต่สามารถใช้สัญญาณอะนาล็อก DC4-20MA เท่านั้น แต่ยังสามารถใช้สายเคเบิลเส้นเดียวกันเพื่อรับส่งข้อมูลหลายทางสอง-ทางด้วยสัญญาณดิจิทัลได้ จึงมีฟังก์ชันต่างๆ เช่น การปรับเปลี่ยนช่วง เวลาหน่วง พารามิเตอร์ PID ฯลฯ ซึ่งสามารถปรับปรุงคุณภาพการทำงานและประสิทธิภาพการจัดการของระบบได้

การแสดงสินค้า

พารามิเตอร์ทางเทคนิค

FRYQ พารามิเตอร์ประสิทธิภาพของแอคชูเอเตอร์เฟสเดียว- (220V 50Hz)

FRYQ พารามิเตอร์ประสิทธิภาพของแอคชูเอเตอร์สามเฟส- (380V 50Hz)

ขนาด

FRYQ18-FRYQ40 / FRYQ70-FRYQ95

ขนาด FRYQ18-FRYQ40

ขนาดหน้าแปลน FRYQ

รูปภาพโรงงาน
