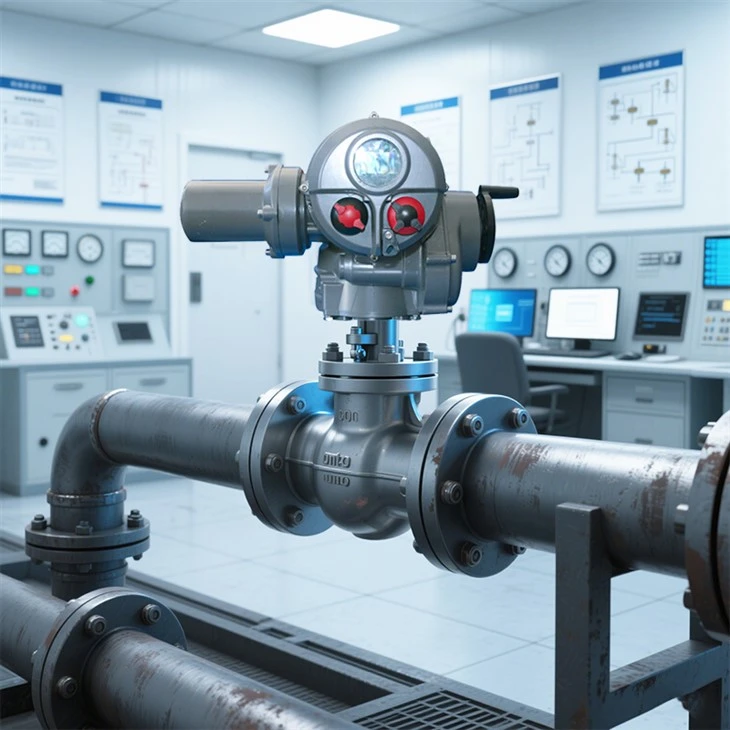

วิศวกรรมห้องปฏิบัติการแอคชูเอเตอร์ไฟฟ้า

แอคทูเอเตอร์ไฟฟ้า

คุณสมบัติของผลิตภัณฑ์

1. ติดตามตำแหน่งวาล์วอย่างต่อเนื่องตลอดเวลาโดยไม่คำนึงถึงแหล่งจ่ายไฟ

2. รักษาการทำงานปกติและการเข้าถึงอินเตอร์เฟสกราฟิกตัวบ่งชี้ระยะไกลและเครื่องบันทึกข้อมูลหลังจากการสูญเสียพลังงาน

3. การหล่อลื่นอ่างน้ำมันให้อายุการใช้งานที่ยาวนานและความสามารถในการติดตั้งในทิศทางใดก็ได้

4. การป้องกันน้ำที่ไม่ขึ้นอยู่กับฝาครอบขั้วและซีลอินเตอร์เฟส - โครงสร้างซีลคู่, เกรดการป้องกันถึง IP68

5. เซ็นเซอร์ตำแหน่งแรงบิดและวาล์วอิสระใช้เพื่อเพิ่มประสิทธิภาพความปลอดภัยอย่างมาก

6. การเลือกสถานีควบคุมด้วยตนเองระยะไกลสามารถตระหนักถึงการกำหนดค่าการดำเนินงานระยะไกลและการว่าจ้างโดยมีระยะทางสูงสุดสูงสุด 100 เมตร

7. อุปกรณ์ Handwheel ที่ปลอดภัยมอเตอร์ซึ่งสามารถใช้งานได้ตลอดเวลา

8. ให้การวิเคราะห์แนวโน้มโดยละเอียดและข้อมูลการวินิจฉัยสำหรับการจัดการสินทรัพย์

9. การอัพเกรดการกำหนดค่าและตัวเลือกการควบคุมและการเปลี่ยนแปลงตัวเลือกในไซต์ผ่าน Bluetooth Setter

10. หน้าจอสามารถแสดงข้อมูลสถานะประสิทธิภาพการทำงานของวาล์วแบบเรียลไทม์และแอคทูเอเตอร์

11. การว่าจ้างและการกำหนดค่าที่รวดเร็วและปลอดภัยโดยไม่ต้องใช้จ่ายไฟผ่านตัวตั้งบลูทู ธ ที่ไม่รุกราน

12. ฐานแรงขับที่ถอดออกได้เพื่อการติดตั้งและบำรุงรักษาได้ง่าย

13. ตัวเลือกการป้องกันการระเบิดเป็นไปตามมาตรฐานสากลที่หลากหลาย

โครงสร้างผลิตภัณฑ์

1. handwheel

Handwheel ที่แข็งแรงให้การดำเนินการด้วยตนเองฉุกเฉินที่เชื่อถือได้ในกรณีที่เกิดไฟฟ้าล้มเหลว

2. เชลล์

เปลือกอลูมิเนียมอัลลอยด์คุณภาพสูงมีขนาดกะทัดรัดและมีน้ำหนักเบา มันถูกเคลือบด้วยชั้นของวัสดุป้องกันเพื่อปรับให้เข้ากับสภาพแวดล้อมที่รุนแรงมากและเลเยอร์ประเภทอื่น ๆ มีให้เลือก

3. มอเตอร์

ความเฉื่อยต่ำและมอเตอร์แรงบิดสูงช่วยให้มอเตอร์สามารถไปถึงแรงบิดสูงสุดได้อย่างรวดเร็วหลังจากเริ่มต้นและแทบจะไม่มีการเคลื่อนไหวที่เกินขีด จำกัด มากเกินไปเมื่อมันถูกกระตุ้น มีสวิตช์อุณหภูมิที่แม่นยำที่ฝังอยู่ในขดลวดมอเตอร์ซึ่งไม่ได้รับผลกระทบจากอุณหภูมิแวดล้อมโดยรอบและทำให้มอเตอร์อยู่ในความสามารถทางความร้อนที่ดีที่สุด ในเวลาเดียวกันเพลามอเตอร์และหนอนเป็นอิสระจากกันเพื่อการเปลี่ยนอย่างรวดเร็ว

4. เวิร์มเกียร์

ห่วงโซ่การส่งผ่านเฟืองหนอนนั้นง่ายพร้อมโครงสร้างที่สวยงามและประสิทธิภาพการส่งสัญญาณคงที่ มันมีฟังก์ชั่นล็อคด้วยตัวเองเชิงกลและไม่จำเป็นต้องใช้เบรก ส่วนการส่งผ่านเต็มไปด้วยน้ำมันหล่อลื่นที่ติดทนนานและสามารถทำงานได้เป็นเวลานานโดยไม่ต้องบำรุงรักษา

5. การออกแบบที่ปิดผนึกสองครั้ง

การออกแบบที่ปิดผนึกสองครั้งให้กล่องเทอร์มินัลดอกทานตะวันที่แยกออกจากห้องควบคุมและปิดผนึก แม้ว่าฝาครอบกล่องเชื่อมต่อจะเปิดขึ้นในสถานที่ แต่ก็สามารถมั่นใจได้ว่าการแยกด้านในของแอคทูเอเตอร์จากโลกภายนอกเพื่อให้ความชื้นฝุ่นและก๊าซอันตรายไม่สามารถเข้าสู่การตกแต่งภายในของแอคชูเอเตอร์ได้น้อยที่สุดและส่วนประกอบภายในได้รับการปกป้องอย่างเต็มที่

6. ที่จับสวิตช์คู่มือ/ไฟฟ้า

ที่จับสวิตช์คู่มือ/ไฟฟ้าสามารถทำงานได้อย่างปลอดภัยตลอดเวลา ในขณะที่กดที่จับด้วยแรงที่เหมาะสมให้ค่อยๆหมุนมือเพื่อให้คลัตช์ภายในมีส่วนร่วมกับเกียร์ คลัตช์จะปลดโดยอัตโนมัติเมื่อมอเตอร์มีพลังและอยู่ในสถานะที่ถูกล็อคด้วยไฟฟ้า

7. ระบบวัดแรงบิดเอาท์พุท

ระบบการวัดพลังงานที่มีประโยชน์ที่ได้รับการออกแบบอย่างมืออาชีพใช้เป็นระบบวัดแรงบิดเอาท์พุท ระบบนี้ได้รับการพัฒนาจากเทคโนโลยีการวัดพลังงานไฟฟ้าที่คุ้นเคยและสามารถรับค่าการวัดแรงบิดที่แม่นยำและทำซ้ำได้ซึ่งเป็นอิสระจากการเปลี่ยนแปลงความถี่แรงดันไฟฟ้าและอุณหภูมิ

8. แผงควบคุม

LCD แผงควบคุมสามารถให้สถานะและตำแหน่งวาล์วทันทีพร้อมภาษาจีนและภาษาอังกฤษโดยใช้โครงสร้างเมนูที่ใช้งานง่ายเพื่อให้ข้อมูลการสอบเทียบและการวินิจฉัยรวมถึงเส้นโค้งแรงบิดการทำงานและบันทึกข้อผิดพลาดสถานะมอเตอร์ข้อมูลท้องถิ่นและข้อมูลฮาร์ดแวร์ ฯลฯ

9. ปุ่ม

ปุ่มควบคุมท้องถิ่น "เปิด"/"ปิด" และปุ่มโหมด "local"/"หยุด"/"ระยะไกล" ที่ล็อคล็อคทั้งหมดใช้อุปกรณ์เอฟเฟกต์การส่งสัญญาณแม่เหล็กแบบแยกได้โดยไม่มีเพลาผ่านและประสิทธิภาพการปิดผนึกที่ดีในขณะที่กำจัดปัญหาที่เกิดจากสวิตช์

แอปพลิเคชัน

วาล์วไฟฟ้า

คุณสมบัติการออกแบบ

1. การกำหนดค่าการว่าจ้างที่สะดวกและปลอดภัย

•การกำหนดค่าการว่าจ้างที่รวดเร็วและปลอดภัยซึ่งสามารถดำเนินการได้โดยไม่ต้องใช้แหล่งจ่ายไฟ มีการจัดแสดงการแสดงผลแบบอินเทอร์แอคทีฟของมนุษย์หลายภาษา

•การตั้งค่าที่ไม่ล่วงล้ำสามารถทำได้ในทุกสภาพแวดล้อม

•ฐานแรงขับที่ถอดออกได้สำหรับการติดตั้งและบำรุงรักษาวาล์วที่ง่าย

•การทำงานการกำหนดค่าและการว่าจ้างผ่านสถานีควบคุมด้วยตนเองระยะไกลด้วยระยะทางสูงสุด 100 เมตร

•แอคชูเอเตอร์แบบพาร์ทไทม์เปิดใช้งานฟังก์ชั่นการตั้งค่าขีด จำกัด อัตโนมัติ

2. ความก้าวหน้าทางเทคโนโลยี

•ตำแหน่ง: ตัวเข้ารหัสสัมบูรณ์ที่ได้รับสิทธิบัตรล่าสุด ตัวเข้ารหัสใช้การออกแบบที่ไม่ติดต่อและมีความสามารถซ้ำซ้อนและการตรวจจับตนเอง •จอแสดงผล: จอแสดงผลสองชั้นขั้นสูงช่วยให้ผู้ใช้มีการแสดงตำแหน่งวาล์วตัวละครขนาดใหญ่

•แรงบิด: แอคทูเอเตอร์ใช้เทคโนโลยีการตรวจจับแรงบิด

•การควบคุม: องค์ประกอบควบคุมเช่น mainboards หรือบอร์ดควบคุมบัส, แอคทูเอเตอร์และการสื่อสาร Fieldbus ใช้ระบบการสื่อสารภายในบัส สิ่งนี้ไม่เพียงลดการเดินสายและการเชื่อมต่อภายใน แต่ยังเพิ่มความน่าเชื่อถือ

3. ความน่าเชื่อถือ

•การวัดตำแหน่งสัมบูรณ์ขั้นสูงเพื่อตรวจจับตำแหน่งต่อเนื่องแบบเรียลไทม์โดยไม่มีพลังงาน

•อินเตอร์เฟสกราฟิกตัวบ่งชี้ระยะไกลและฟังก์ชั่นตัวบันทึกข้อมูลหลังจากสูญเสียพลังงานหลัก

•กันฝุ่นและกันน้ำและไม่พึ่งพาฝาครอบขั้วและต่อม - โครงสร้างซีลคู่ระดับการป้องกันสูงถึง IP68

•เซ็นเซอร์ตำแหน่งแรงบิดและวาล์วอิสระ

•การใช้งาน Handwheel นั้นปลอดภัยและเป็นอิสระจากมอเตอร์เสมอ

• Bushing Shaft Drive ใช้ตลับลูกปืนที่ปิดสนิท - ปราศจากการบำรุงรักษา

4. การจัดการสินทรัพย์

•หน้าจอสามารถแสดงข้อมูลแบบเรียลไทม์ของวาล์วและแอคทูเอเตอร์

•การดาวน์โหลดข้อมูลที่ปลอดภัยและเชื่อถือได้ผ่านเครื่องมือการตั้งค่าที่ปลอดภัยภายใน

•อัพเกรดและกำหนดค่าการควบคุมและการบ่งชี้ในฟิลด์ผ่านเครื่องมือการตั้งค่า

•เข้ากันได้กับระบบควบคุมและตรวจสอบดิจิตอลและระบบ Fieldbus อื่น ๆ

•การวิเคราะห์แนวโน้มโดยละเอียดการวินิจฉัยและการบันทึกข้อมูลสามารถแสดงบนหน้าจอหรือดาวน์โหลดผ่านเครื่องมือการตั้งค่า

5. การบำรุงรักษาเชิงป้องกันที่ดีที่สุด

•แอคทูเอเตอร์ติดตั้งเครื่องบันทึกข้อมูลที่มีความแม่นยำซึ่งสามารถให้ข้อมูลและการวิเคราะห์สำหรับตำแหน่งวาล์ว

6. ตัวบ่งชี้แหล่งจ่ายไฟ

•เนื่องจากการใช้เครื่องเข้ารหัสแบบสัมบูรณ์ไม่จำเป็นต้องมีแบตเตอรี่แสดงผลในการรับรู้และติดตามตำแหน่งวาล์ว การตั้งค่าทั้งหมดปลอดภัยแม้ไม่มีพลังงาน

7. การดำเนินการด้วยตนเองที่ปลอดภัย

8. การดำเนินการภาคสนามระยะไกล

•ใช้สายเคเบิลข้อมูลมาตรฐานระยะทางสูงสุดจากแอคชูเอเตอร์คือ 100 เมตร

•สามารถติดตั้งบนผนังหรือวงเล็บ

•ขับเคลื่อนโดยแอคชูเอเตอร์ที่เชื่อมต่อ

•ประเภทป้องกันการระเบิดที่เป็นตัวเลือก

•การป้องกันเกรด IP68

•โครงสร้างซีลคู่

•การตั้งค่าอย่างง่าย

•บันทึกข้อมูลแอคทูเอเตอร์สามารถแสดงและดาวน์โหลดได้ในเครื่อง

9. การป้องกันอุณหภูมิ

•เพื่อป้องกันไม่ให้มอเตอร์ร้อนเกินไปเราได้ติดตั้งมอเตอร์ที่คดเคี้ยวด้วยเซ็นเซอร์อุณหภูมิเพื่อรับรู้อุณหภูมิมอเตอร์โดยตรงและเชื่อมต่อกับวงจรควบคุมแอคชูเอเตอร์

10. การวินิจฉัยตนเองโดยอัตโนมัติ

11. การป้องกันการกลับรายการทันที

12. การซิงโครไนซ์เฟส

13. การป้องกันการอุดตันของวาล์ว

14. อินเทอร์เฟซหลักที่กำหนดค่าได้

•ข้อมูลตำแหน่งและสถานะวาล์ว

•ข้อมูลตำแหน่งวาล์วและค่าแรงบิด (ดิจิตอล)

•ข้อมูลตำแหน่งวาล์วและค่าแรงบิด (ภาพอนาล็อก)

•ข้อมูลตำแหน่งวาล์วและข้อมูลคำสั่ง (ภาพดิจิตอลหรืออะนาล็อก)

โปรโตคอลการสื่อสาร

แอคทูเอเตอร์ไฟฟ้ารองรับ Profibus DP และมีคุณสมบัติดังต่อไปนี้:

สนับสนุน Profibus DP-V0.DP-V1.DP-V2 ระดับการทำงาน

การแลกเปลี่ยนข้อมูลความเร็วสูง (สูงสุด 1.5mbit/s - สอดคล้องกับประมาณ . 0.3 ms/actuator)

ความยาวสายเคเบิลประมาณ 10 กม. (ความยาวระหว่างแอคชูเอเตอร์สองตัวอยู่ที่ประมาณ 1200 ม.)

สามารถแนบอุปกรณ์ได้ประมาณ 126 เครื่อง

โทโพโลยีเชิงเส้นซ้ำซ้อนเป็นตัวเลือก

สำหรับ Profibus DP ทอพอโลยีพื้นฐานคือผ่านโครงสร้างต้นไม้เซ็กเมนต์ RS485 ดังแสดงในรูป:

แอคทูเอเตอร์ไฟฟ้ารองรับ Modbus RTU และมีคุณสมบัติดังต่อไปนี้:

การแลกเปลี่ยนข้อมูลอย่างรวดเร็ว (สูงสุด 115kbit/s - สอดคล้องกับประมาณ . 30 ms/actuator)

ความยาวสายเคเบิลถึงประมาณ 10 กม. (1200m โดยไม่มีรีเลย์กลางระหว่างแอคชูเอเตอร์สองตัว)

สามารถแนบอุปกรณ์ได้ประมาณ 247 เครื่อง

โทโพโลยีเชิงเส้นซ้ำซ้อนเป็นตัวเลือก

สำหรับ Modbus RTU ทอพอโลยีพื้นฐานคือผ่านโครงสร้างต้นไม้ส่วน RS485 เช่นเดียวกับ Profibus DP

โปรโตคอลการสื่อสารของฮาร์ตใช้หลักการเปลี่ยนความถี่ (การเปลี่ยนความถี่การคีย์, FSK) ซึ่งขึ้นอยู่กับมาตรฐานการสื่อสารของ Bell 202 สัญญาณดิจิตอลแสดงด้วยสองความถี่: 1200Hz แสดงถึงตรรกะ "1" และ 2200Hz แสดงถึงตรรกะ "0" เนื่องจากองค์ประกอบเฉลี่ยของสัญญาณความถี่เป็นศูนย์ในระหว่างการสื่อสารจึงไม่ส่งผลกระทบต่อการส่งสัญญาณอะนาล็อก ดังนั้นคลื่นไซน์ของความถี่ทั้งสองนี้สามารถซ้อนทับบนสัญญาณอะนาล็อก DC4 ~ 20MA และส่งไปพร้อมกัน ด้วยวิธีนี้ไม่เพียง แต่สัญญาณอะนาล็อก DC4-20MA เท่านั้นที่สามารถใช้ แต่ยังสามารถใช้สายเคเบิลเดียวกันเพื่อรับรู้การส่งข้อมูลแบบหลายทางสองทางด้วยสัญญาณดิจิตอลดังนั้นจึงมีฟังก์ชั่นเช่นการปรับเปลี่ยนช่วงเวลาการทำให้หมาด ๆ พารามิเตอร์ PID ฯลฯ ซึ่งสามารถปรับปรุงคุณภาพการทำงานและประสิทธิภาพการจัดการของระบบ

การแสดงผล

พารามิเตอร์ทางเทคนิค

พารามิเตอร์ประสิทธิภาพของแอคทูเอเตอร์ Fryt (สามเฟส 380V 50Hz)

พารามิเตอร์ประสิทธิภาพของแอคทูเอเตอร์ Fryt (เฟสเดี่ยว 220V 50Hz)

ขนาด

Fryt Direct Mounted

ติดตั้งแผ่นเท้า Fryt

มิติ Fryt (ติดตั้งโดยตรง)

ขนาด Fryt (ติดตั้งบนแผ่นเท้า)

ขนาดหน้าแปลน Fryt

ภาพโรงงาน
