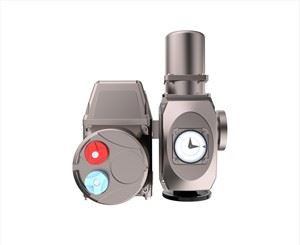

แอคทูเอเตอร์ไฟฟ้า

product-491-470

ประสิทธิภาพหลักของระบบควบคุมของแอคชูเอเตอร์ไฟฟ้าอัจฉริยะ BST

encoder ตัวเข้ารหัสสัมบูรณ์โฟโตอิเล็กทริก

แอคชูเอเตอร์ไฟฟ้าอัจฉริยะที่มีความแม่นยำสูงและความน่าเชื่อถือสูงใช้ตัวเข้ารหัสโฟโตอิเล็กทริกสัมบูรณ์ที่พัฒนาขึ้นเอง เนื่องจากการรวมกันของการวัดเชิงกลและการประมวลผลข้อมูลคอมพิวเตอร์แบบออร์แกนิก ความเสถียรของข้อมูลจึงดี ความแม่นยำสูง พื้นผิวการวัดไม่มีการสัมผัส และอายุการใช้งานยาวนาน โฟโตอิเล็กทริคเอนโค้ดเดอร์แบบสัมบูรณ์ไม่ต้องใช้แบตเตอรี่เพื่อบันทึกต้นทางหรือข้อมูลที่ตั้งไว้ ซึ่งช่วยเพิ่มความน่าเชื่อถือของระบบอย่างมาก สะดวกสำหรับผู้ใช้ และประหยัดค่าใช้จ่าย

การวัดตำแหน่งตัวเข้ารหัสสัมบูรณ์ตาแมว

โครงสร้างของโฟโตอิเล็กทริคเอนโค้ดเดอร์แบบสัมบูรณ์สำหรับการวัดตำแหน่งจะแสดงในแผนภาพ มีการติดตั้งแผ่นเอ็นโค้ดเดอร์สามแผ่นบนแกนเอาต์พุตหลักของแอคชูเอเตอร์ จำนวนรอบการเข้ารหัสสูงสุดคือ 914 และจำนวนหลักการเข้ารหัสคือ 15

โฟโตอิเล็กทริกสัมบูรณ์เอ็นโค้ดเดอร์การวัดแรงบิด

โครงสร้างของโฟโตอิเล็กทริคเอนโค้ดเดอร์แบบสัมบูรณ์สำหรับการวัดแรงบิดแสดงอยู่ในแผนภาพ แผ่นเอ็นโค้ดเดอร์เชื่อมต่อกับสปริงวัดแรงบิด ซึ่งสะท้อนการเคลื่อนที่ของสปริงโดยตรง และคอมพิวเตอร์จะคำนวณแรงบิดจริง การวัดค่าแรงบิดเป็นการวัดแบบไดนามิก และค่าขีดจำกัดแรงบิดสูงสุดจะถูกตั้งค่าตามความต้องการของผู้ใช้ก่อนออกจากโรงงาน จำนวนบิตของตัวเข้ารหัสคือ 5 บิต

 ไมโครโปรเซสเซอร์กลาง

ไมโครโปรเซสเซอร์ที่ตั้งโปรแกรมได้

การประยุกต์ใช้ไมโครโปรเซสเซอร์ที่ตั้งโปรแกรมได้ทำให้การทำงานและการควบคุมสะดวกและแม่นยำยิ่งขึ้น และช่วยให้มั่นใจได้ว่าพารามิเตอร์ต่างๆ ของวาล์วและแอคชูเอเตอร์ เช่น ตำแหน่งวาล์ว แรงบิด สถานะความผิดปกติ ฯลฯ จะอยู่ภายใต้การตรวจสอบของผู้ใช้เสมอ ในระหว่างการบำรุงรักษา ผู้ใช้ยังสามารถรับพารามิเตอร์ที่เปลี่ยนแปลงต่างๆ เพื่อระบุข้อบกพร่อง ความจุในการจัดเก็บข้อมูลขนาดใหญ่ หน่วยความจำ EEPROM ความจุขนาดใหญ่สามารถรับประกันการใช้การตั้งค่าพารามิเตอร์ทั้งหมด การประมวลผลข้อมูล การได้มาของข้อมูล ฯลฯ และยังสามารถบันทึกแบบเต็มล่าสุด - เส้นโค้งแรงบิดวาล์วจังหวะสำหรับอ้างอิงเมื่อบำรุงรักษาวาล์ว หน่วยความจำไม่ต้องการแบตเตอรี่สำรองเพื่อบันทึกข้อมูล

ควบคุมระบบอินพุตและเอาต์พุต

วิธีการสื่อสารที่หลากหลาย รีโมทคอนโทรลของแอคทูเอเตอร์ไฟฟ้าอัจฉริยะเข้ากันได้กับแอคทูเอเตอร์ทั่วไป และสามารถเชื่อมต่อกับห้องควบคุมกลางผ่านการเชื่อมต่อแบบหลายสาย, ฟิลด์บัส (โมดูลเพิ่มเติม), 4~20mA (โมดูลเพิ่มเติม) เป็นต้น แผงควบคุมบนกลไกทำงานในพื้นที่ หรือควบคุมแอคทูเอเตอร์โดยตรงผ่านคอนโทรลเลอร์แบบมือถือและคอมพิวเตอร์แล็ปท็อป (จำเป็นต้องมีอุปกรณ์สื่อสารอินฟราเรด)

การตั้งค่าพารามิเตอร์และการวินิจฉัยโดยไม่ต้องใช้เครื่องมือและไม่ต้องเปิดเคส

แม้ในสภาพแวดล้อมที่ติดไฟและระเบิดได้ ก็สามารถตั้งค่าแอคทูเอเตอร์ผ่านปุ่มหมุนและหน้าต่าง LCD โดยไม่ต้องใช้เครื่องมือใดๆ และไม่ต้องเปิดเคส

การตั้งค่าอัตโนมัติ

แอคชูเอเตอร์ได้รับการปรับเทียบและตั้งค่าตามความต้องการในการสั่งซื้อของผู้ใช้เมื่อออกจากโรงงาน โดยหลักการแล้ว ผู้ใช้จำเป็นต้องตั้งค่าตำแหน่งเปิดและปิดทั้งหมดหลังจากได้รับผลิตภัณฑ์เท่านั้น ในการใช้งานบางอย่าง เช่น วาล์วประตู แอคชูเอเตอร์อัจฉริยะสามารถตั้งค่าตำแหน่งเปิดและปิดสนิทได้โดยอัตโนมัติ และแม้กระทั่งปรับการตั้งค่าสุดท้ายให้เหมาะสมตามความเฉื่อยที่วัดได้

วิธีการควบคุมหลายความเสี่ยง

เมื่อใช้วิธีการควบคุมแบบหลายสาย ผู้ใช้สามารถป้อนแรงดันควบคุมเป็น 10-250V (ทั้ง AC และ DC) หรือใช้หน้าสัมผัสแบบแห้ง (ควรใช้ 24DC จากแอคชูเอเตอร์เองในเวลานี้) เพื่อตระหนักถึงแอคชูเอเตอร์ไฟฟ้าอัจฉริยะ อินพุตคำสั่งรีโมทคอนโทรล
